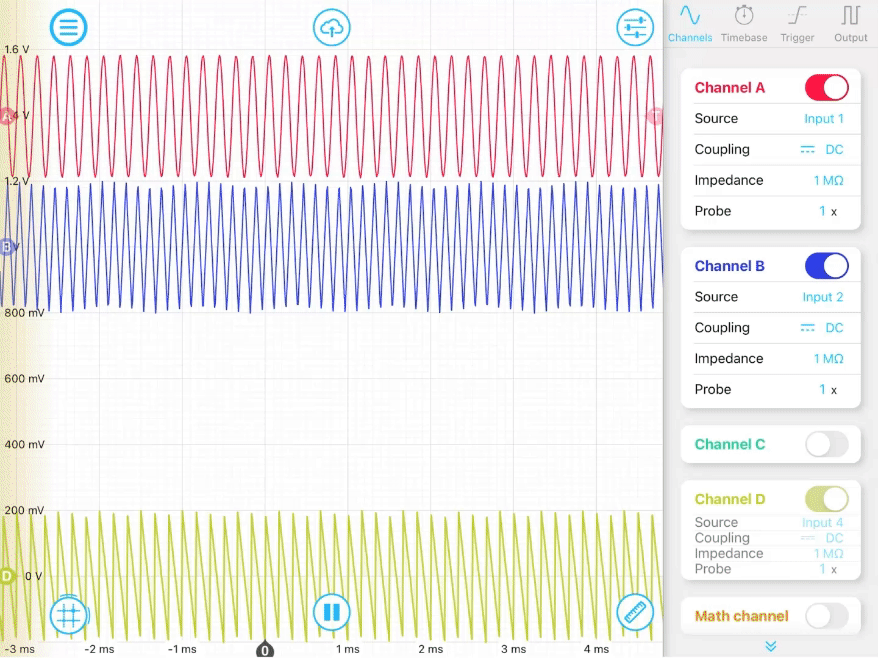

オシロスコープ / 電圧計
電気信号の、時間に対する変化を視覚化し、波形として表示
Mokuシリーズの「 オシロスコープ 」は、最大 2 GHz のアナログ帯域幅を備えています。
特許取得のADCブレンドにより、超低入力ノイズ「 < 10nV /√Hz 」を実現し、
5 GSa/s のサンプルレートで、最大 8 チャンネルを使用することができます。
＼ アプリの「デモモード」で操作感を試してみる ／
主な使用目的
- 電圧の測定
- 信号の波形観測
- 周波数や周期の分析
- ノイズや一過性のエラーの検出
アプリケーション
- 自動システムテスト
- 回路設計と特性評価
- ジッター/クロック解析
- 光検出器のアライメント
- 信号の監視と分析
- 量子光学
- RF ＆ マイクロ波信号の特性評価
- 時間領域反射率測定法（TDR）
- 半導体テスト
特長

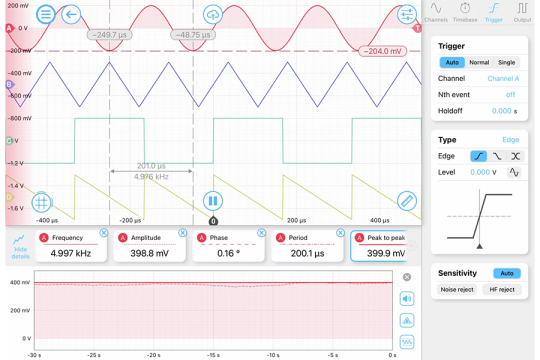

自動・手動測定で、最大限の柔軟性を
測定トレンドやヒストグラムを含む様々な可視化ツールを含む、幅広いプリセット測定から選択。ドラッグ可能なカーソルを追加して、電圧やポイント間の時間のカスタム測定を設定。

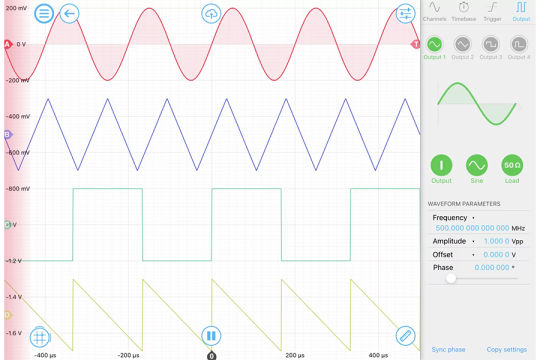

波形発生器も内蔵
最大 2 GHzの正弦波、最大150MHzの矩形波、三角波、パルス波を生成できる波形発生器を内蔵し、システムに刺激を与え、その応答を同時に測定できます。

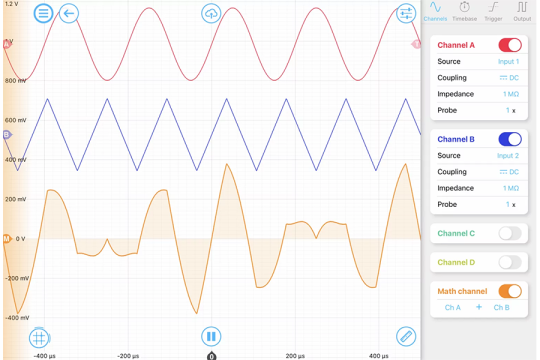

カスタマイズ可能な演算チャネル
測定値をカスタマイズし、加算、減算、乗算、除算、FFTなどの演算をリアルタイムで実行できます。
仕様
| モデル |
|
|
|
|
|---|---|---|---|---|
| チャンネル数 | 入出力 各 2 ch | 入出力 各 2 ch | 入出力 各 4 ch | 入出力 各 8 ch |
| サンプリングレート | 125 MSa/s | 500 MSa/s | 5 GSa/s @ 1 ch 1.25 GSa/s @ 4 ch |
5 GSa/s @ 8 ch 同時 |
| アナログ帯域幅 | 30 MHz | 200 MHz | 600 MHz | 2 GHz |
| ADC分解能 | 12 bit | 12 bit | 10 + 18 bits blended | 14 + 20 bits blended |
| 入力ノイズ | ー | < 30 nV/√Hz | 30 nV/√Hz | < 10 nV/√Hz |
| 内蔵 波形発生器 | 最大 20 MHz, 2 ch | 最大 250 MHz, 2 ch | 最大 500 MHz, 4 ch | 最大 2 GHz, 4 ch |
| 入力インピーダンス | 1 MΩ | 50 Ω or 1 MΩ | 50 Ω or 1 MΩ | 50 Ω or 1 MΩ |
| データシート |
技術動画
-
Moku:Go オシロスコープ
-
Moku:Lab オシロスコープ
トレーニング
-
オシロスコープとロジックアナライザーを使用して、シリアルデータを表示＆デコードする方法
