ロジックアナライザ & パターンジェネレータ
デジタルシステムの信号解析、
タイミングやプロトコルの問題を診断、テストパターンの生成
Mokuシリーズの「 ロジックアナライザ & パターンジェネレータ 」は、
統合されたプロトコルアナライザ ＆ パターンジェネレータを使用して、
完全なデジタル回路の設計・解析、またカスタム設計を迅速かつ効率的にデバッグすることが可能です。
Moku:Delta ・ Moku:Goは、最大 16 ch のデジタルI/Oと、9つのアナログチャネル（Moku:Deltaのみ）が装備されています。
Moku:Pro ・ Moku:Labでは、デバイスのアナログ入出力ポートを利用して、
デジタルシステムを刺激、監視、キャプチャ、およびデバッグします。
＼ アプリの「デモモード」で操作感を試してみる ／
主な使用目的
- デジタル回路のデバッグ
- デジタル通信のエラー分析
- システムのタイミング分析
アプリケーション
- カスタムデザインのシミュレーション、デバッグ、モニタリング
- ICのテストと検証
- デジタル回路設計
- デジタル通信診断
- プロトコルのデコード
- 信号シミュレーション
- 組み込みシステム開発
- ミックス信号システムのデバッグ
特長
パターンとプロトコルを迅速に生成・分析

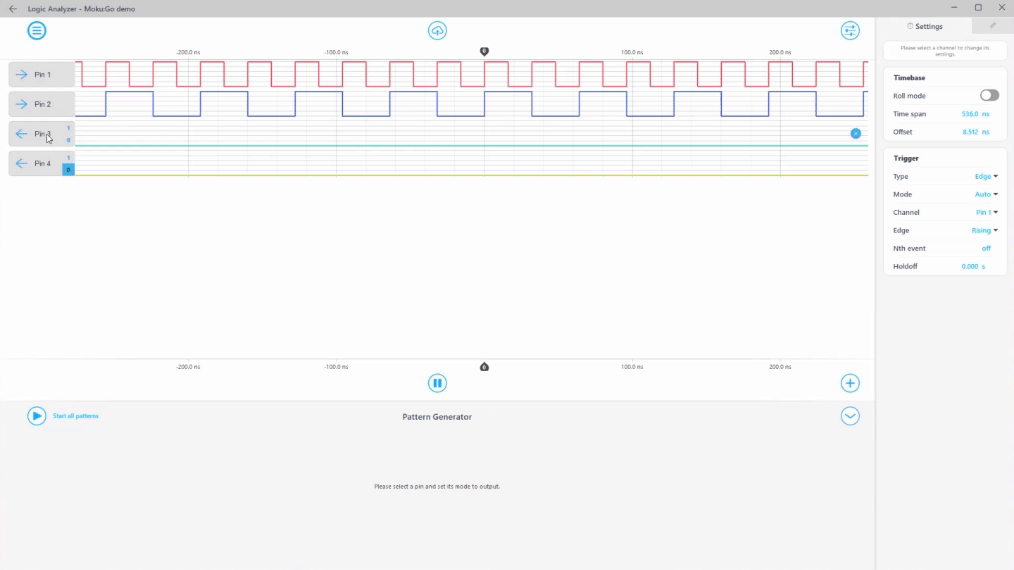

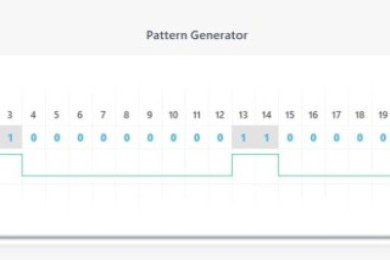

内蔵のパターンジェネレータを使用して、標準またはカスタムのマルチピンパターンを出力できます。プロトコルデコーダを追加して、UART、SPI、I2C、I2S、CAN、またはパラレルバスプロトコルの応答を分析します。
カスタムデジタルデザインの簡単なデバッグ

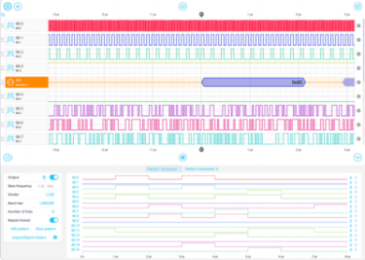

マルチインスツルメントモードでは、Moku Cloud Compile とロジックアナライザ & パターンジェネレータを、独立した計測器スロットに配置することができます。
複数の形式でデータをエクスポート

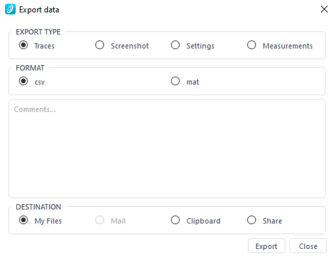

測定・生成されたパターンを、「.CSV」または「.MAT」ファイルとして、ワンクリックでコンピューターに直接エクスポートできます。
仕様
| モデル |
|
|
|
|
|---|---|---|---|---|
| I / O チャネル | 16 ch (DIO) | 3 ch | 最大 5 ch | 16 ch × 2 (DIO), 9 ch（アナログ） |
| サンプルメモリ深さ | 250,000 × 16 | 250,000 × 16 | 250,000 × 16 | 250,000 × 16 |
| パターンメモリ深さ | 32,764 × 16 | 32,764 × 16 | 32,764 × 16 | 32,764 × 16 |
| 入出力サンプリングレート | 125 MSa/s | 500 MSa/s | 1.25 GSa/s | 1.25 GSa/s |
| サポートプロトコル | UART, I2C, I2S, SPI, CAN, parallel bus | UART, I2C, I2S, SPI | UART, I2C, I2S, SPI | UART, I2C, I2S, CAN, SPI, USB, parallel bus |
| デコードレート | 5 MHz | > 20 MHz | > 40 MHz | > 100 MHz |
| データシート |
技術動画
-

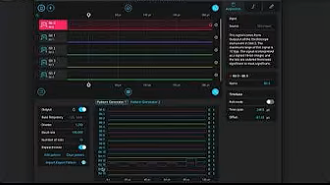

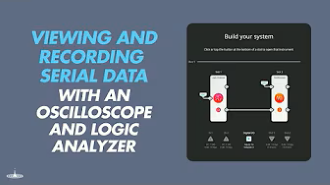

オシロスコープとロジックアナライザーを使用して、シリアルデータを表示＆デコードする方法
-
Moku ロジックアナライザー による、
デジタルデータのエンコード
