任意波形発生器
ユーザーが指定した、任意の波形を生成

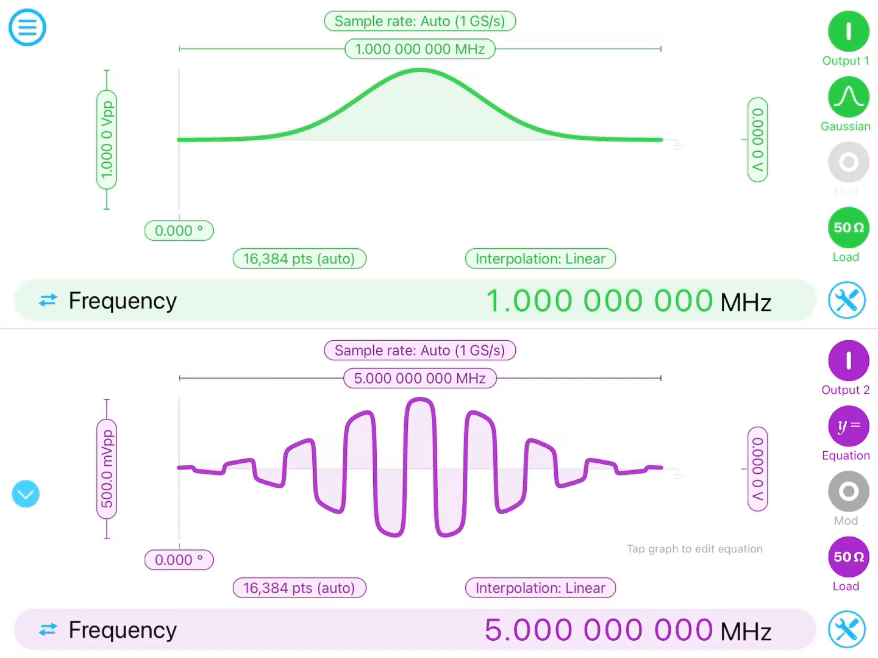

Mokuシリーズの「 任意波形発生器 」は、最大 1.25 GSa/s のサンプルレートで、
最大 65,536 ポイントのカスタム波形を生成できます。
真に任意の波形を柔軟に生成するために、ファイルから波形を読み込んだり、
最大 32 セグメントのピースワイズ数学関数として、波形を入力することも簡単です。
バーストモードを使用して、スタートまたは nサイクルの入力チャネルから波形生成をトリガーしたり、
パルスモードでパルス間のデッドタイムが 250,000 サイクル以上の波形を出力することも可能です。
＼ アプリの「デモモード」で操作感を試してみる ／
主な使用目的
- 高度な信号処理テスト
- 複雑な波形の生成
- シミュレーション環境での使用
アプリケーション
- 積層造形
- 心臓波形シミュレーション
- 量子光学
- ランダムパターンスキャン
- システム応答シミュレーション
特長

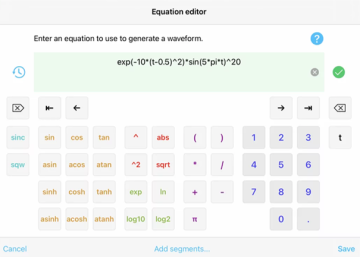

数式エディタでカスタム波形を素早く生成
複雑な方程式もアプリ上で編集、実験セットアップへすぐに適用できます。最大32セグメントで波形を定義できます。

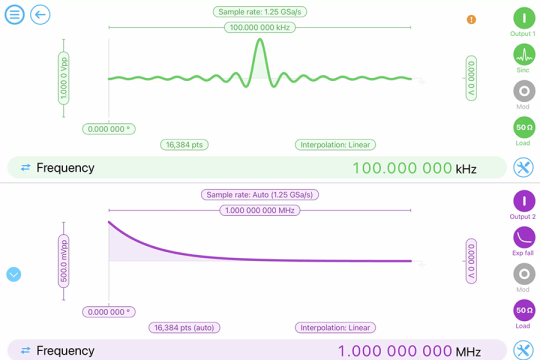

プリセット波形・カスタム波形から選択可能
正弦波、ガウシアン波、指数立ち上がり・立ち下がり、sinc、心電波形の6つの定義済み波形から選択。波形をピースワイズ数学関数として編集することも、最大65,536ポイントのファイルから読み込むことも簡単です。
位相同期出力を生成
チャネル間の出力位相同期を設定できます。ノーマル、バースト、パルス出力から選択でき、パルス間のデッドタイムは最大250,000サイクルで設定可能です。
仕様
| モデル |
|
|
|
|
|---|---|---|---|---|
| チャンネル数 | 2 ch | 2 ch | 4 ch | 8 ch |
| サンプリングレート | 最大 125 MSa/s | 最大 1 GSa/s | 最大 1.25 GSa/s | 最大 5 GSa/s |
| 出力帯域幅 | 20 MHz | 300 MHz | 500 MHz | 最大 2 GHz |
| DAC 解像度 | 12 bits | 16 bits | 16 bits | 14 bits |
| 独立トリガー | バースト / パルス | バースト / パルス | バースト / パルス | バースト / パルス |
| データシート |
