周波数応答アナライザー
システムやコンポーネントの、周波数応答特性を測定
Mokuシリーズの「 周波数応答アナライザー 」を使用すると、
10 mHz ～ 2 GHz の掃引正弦波出力を使用して、振幅と位相の両方でシステムの周波数応答を測定できます。

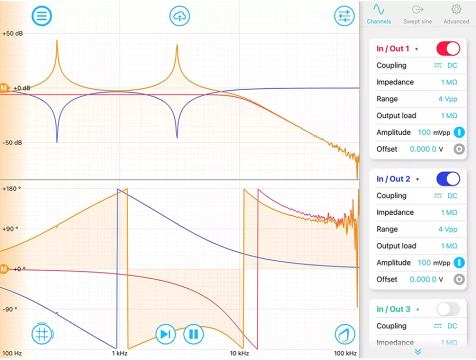

最大 8 つの入出力を備えた、マルチチャンネルのボード線図解析で、
差動・レシオメトリック測定を簡単に実行し、
被試験デバイスの周波数応答、または伝達関数を迅速に測定できます。
＼ 周波数応答アナライザー以外の計測機能も、Mokuなら1台に集約！ ／
主な使用目的
- 共振現象特性の測定
- フィルターの周波数特性測定
- 音響装置のテスト
アプリケーション
- RFフィルター ＆ アンプの特性評価
- キャパシタンス ＆ インダクタンス測定
- EMIフィルターの特性評価
- インピーダンス分光法
- 電源解析
- 安定性解析
- センサーインターフェース ＆ 信号制御回路のテスト
- 制御システムの検証
- 広帯域デバイスの検証
特長
並列測定によるスループットの向上

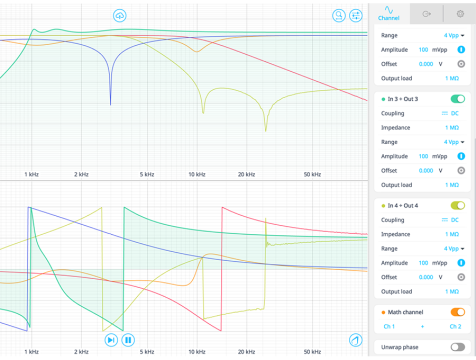

最大 8 つの入出力チャネルと、最大 8 つの計測器スロットを使用して、マルチポートまたはマルチサイトテストを実行できます。
わずかなコストで VNA タイプの測定を実行
従来の VNA（ベクトルネットワークアナライザ）のコストや複雑さを伴わずに、幅広い周波数範囲にわたるインピーダンス、ゲイン/位相、S パラメータの特性評価を行うことができます。
ダイナミックレンジを犠牲せず飽和を防ぐ

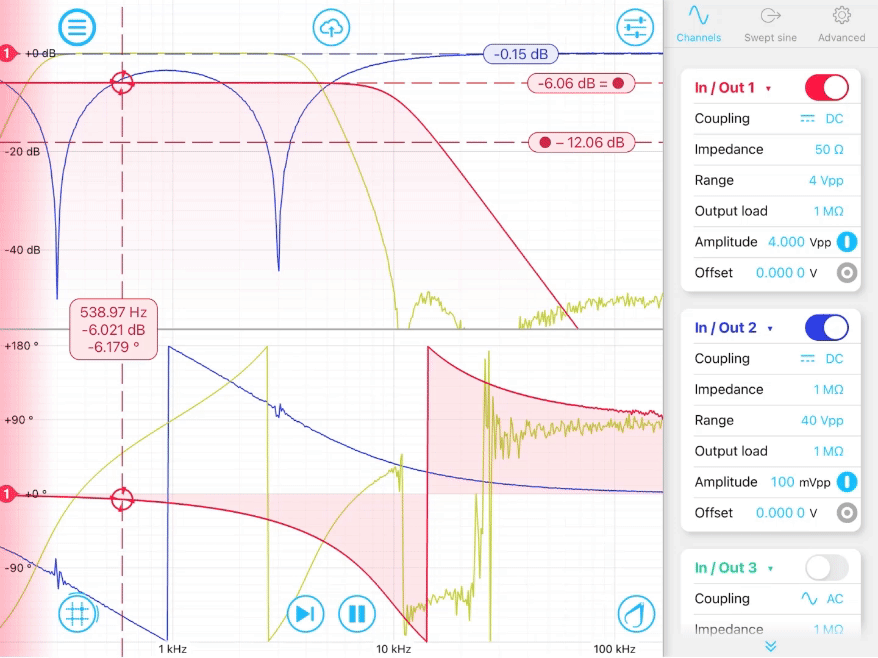

ダイナミック振幅モードを搭載した唯一のボードアナライザーとして、Mokuはスイープ中のすべてのポイントを検査し、サチュレーションを回避するために自動的に振幅を調整します。
仕様
| モデル |
|
Moku:Lab
|
|
|
|---|---|---|---|---|
| チャネル数 | 2 ch | 2 ch | 4 ch | 8 ch |
| 周波数範囲 | 10 mHz ～ 20 MHz | 10 mHz ～ 200 MHz | 10 mHz ～ 500 MHz | 10 mHz ～ 2 GHz |
| 入力インピーダンス | 1 MΩ | 50 Ω / 1 MΩ | 50 Ω / 1 MΩ | 50 Ω / 1 MΩ |
| 平均化時間 | 1 µs ～ 10 s | 1 µs ～ 10 s | 1 µs ～ 10 s | 1 µs ～ 10 s |
| 入力電圧範囲 | 10 Vpp, 50 Vpp | 1 Vpp, 10 Vpp | 400 mVpp, 4 Vpp, 40 Vpp | 100 mVpp, 1 Vpp, 10 Vpp, 40 Vpp |
| 出力電圧範囲 | 10 Vpp | 2 Vpp | 4 Vpp（20 Vpp @ <100 MHz） | 最大 10 Vpp |
| 高調波検出 | 最大 15th | 最大 15th | 最大 15th | 最大 15th |
| データシート |
技術動画
-
Moku 周波数応答アナライザーの紹介
-
Moku 周波数応答アナライザーの概要
-
周波数応答アナライザーで
バンドパスフィルターを測定する
