FIRフィルタービルダー
有限インパルス応答（FIR）フィルターを設計・実装
Mokuシリーズの「 FIRフィルタービルダー 」では、最大 14,819 の係数を持つ、
ローパス、ハイパス、バンドパス、バンドストップの、有限インパルス応答（FIR）フィルターを設計・実装できます。
特定のアプリケーションを補完するために、周波数ドメインと時間ドメインでフィルター応答を微調整するのは簡単です。
最大限の柔軟性を得るために、4つの周波数応答形状、5つの一般的なインパルス応答、最大8つの窓関数（Window関数）から選択できます。
＼ FIRフィルタービルダー以外の計測機能も、Mokuなら1台に集約！ ／
主な使用目的
- 高品質なオーディオ処理
- 画像処理での応用
- 通信信号のフィルタリング
アプリケーション
- インパルス応答シミュレーション
- DSPシステム設計
- RF ＆ マイクロ波システムにおける、高精度ノイズフィルタリング
- 信号増幅
- リアルタイム信号調整
- 分数遅延生成
特長
内蔵のプローブポイントでより便利に

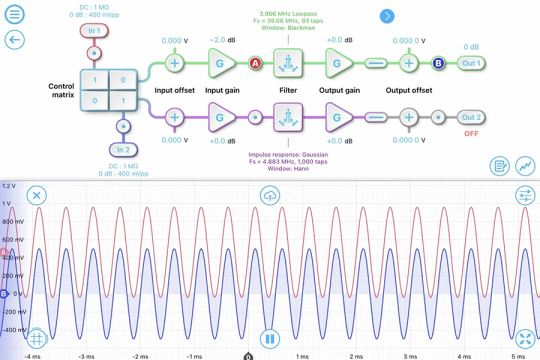

内蔵のオシロスコープとデータロガーを使えば、信号経路全体の信号をモニターし、追加の測定器を設定することなくデータを記録できます。
システムと構成をリアルタイムで視覚化

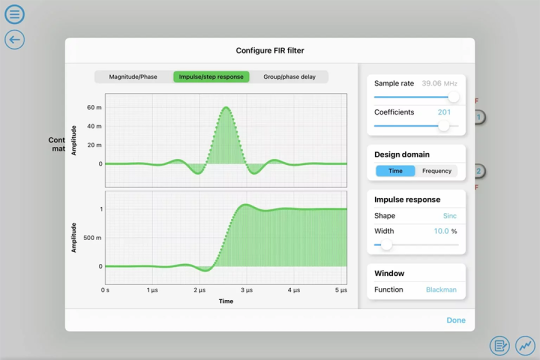

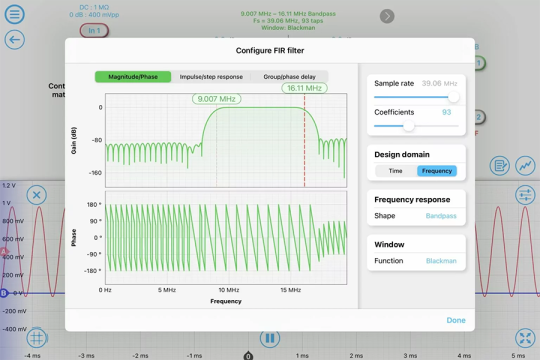

一般的なインパルス応答と窓関数から選択し、時間ドメインまたは周波数ドメインでフィルターをすばやく設計できます。フィルターパラメーターの調整は、コーナー周波数をタップしてドラッグするだけです。
プリセットの他、独自フィルターも作成可能
矩形、sinc、三角、ガウシアン、数式入力、カスタムなどのインパルス応答関数や、ローパス、ハイネス、バンドパス、バンドストップ（帯域除去）などの周波数応答関数から選択できます。また、Bartlett、Hann、Hamming、Blackman、Nuttall、Tukey、Kaiserなどの窓関数も選択できます。
仕様
| モデル |
|
Moku:Lab
|
|
|
|---|---|---|---|---|
| チャネル数 | 2 ch | 2 ch | 4 ch | 4 ch |
| サンプリングレート | 最大 3.906 MHz | 最大 15.625 MHz | 最大 39.06 MHz | 最大 39.06 MHz |
| フィルター係数 | 最大 14,819 | 最大 14,819 | 最大 14,819 | 最大 14,819 |
| 入力範囲 | ± 5 V, ± 25 V | 1 Vpp, 10 Vpp | 最大 40 Vpp | 最大 10 Vpp |
| 出力電圧範囲 | ± 5 V（Hi-Z） | 2 Vpp（50Ω） | 最大 10 Vpp（50Ω） | 最大 10 Vpp（50Ω） |
| 内蔵オシロスコープ | 125 MSa/s | 500 MSa/s | 1.25 GSa/s | 313 MSa/s |
| データシート |

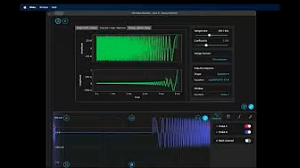

技術動画
-
Moku FIRフィルタービルダーを使用して、
整合フィルタを実装する方法
