デジタルフィルターボックス
デジタル信号処理を使用して、望ましくない周波数成分を信号から除去（フィルタリング）
Mokuシリーズの「 デジタルフィルターボックス 」は、
さまざまな無限インパルス応答（IIR）フィルターを、インタラクティブに設計・生成できます。
最大限の柔軟性を実現するために、Butterworth、Chebyshev、Elliptic を含む最大7種類の設定可能なフィルタータイプで、
ローパス、ハイパス、バンドパス、バンドストップのフィルター形状から選択できます。
＼ デジタルフィルターボックス以外の計測機能も、Mokuなら1台に集約！ ／
主な使用目的
- 信号のノイズ除去
- データ信号の改善
- 通信信号の調整
アプリケーション
- システム設計
- クローズドループ制御
- マルチチャネルノイズ抑制
- 信号増幅
- フィルタ設計と評価
- カスタム信号調整パイプライン
- 適応型RFフィルターエミュレーション
- MIMOシステムのプロトタイピング
特長

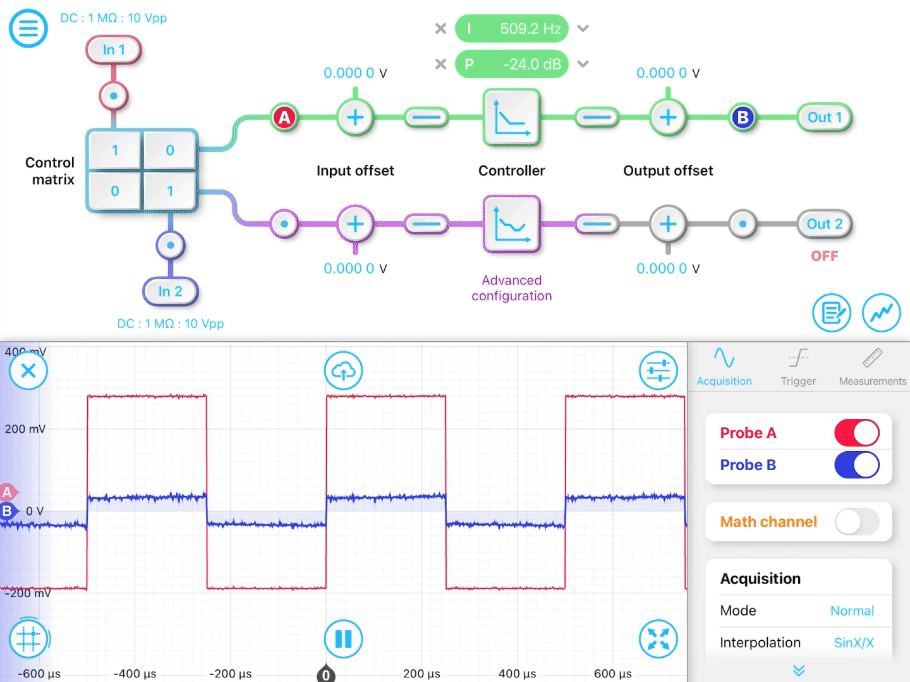

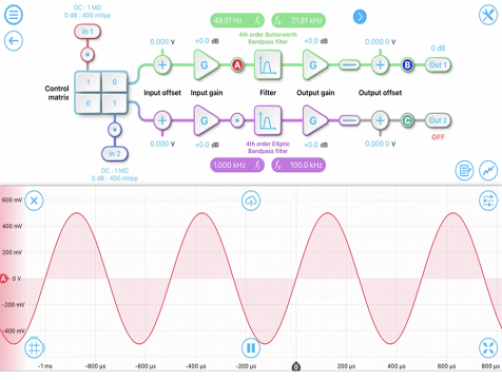

内蔵プローブポイントで信号を表示
内蔵のオシロスコープとデータロガーを使用して、信号経路全体の信号をモニターし、オンボードのデータロガーで、データを簡単に記録できます。

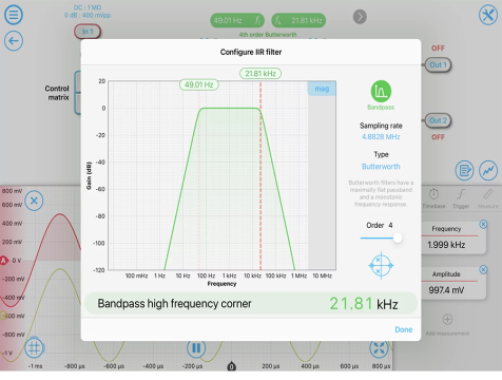

システムと構成をリアルタイムで視覚化
インタラクティブなボード線図を使用して、フィルターの周波数応答をすばやく設計できます。フィルターパラメーターの調整は、コーナー周波数をタップしてドラッグするだけです。

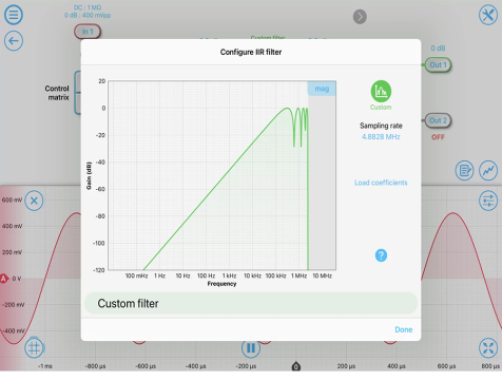

プリセット、 カスタムフィルターも作成可能
Butterworth、Chebyshev、Ellipticを含む最大7種類のフィルタータイプで、ローパス、ハイパス、バンドパス、バンドストップ（帯域除去）のフィルター形状から選択、または独自のカスタムフィルターを構築できます。
仕様
| モデル |
|
Moku:Lab
|
|
|
|---|---|---|---|---|
| チャネル数 | 2 ch | 2 ch | 4 ch | 4 ch |
| サンプリングレート | 31.5 kHz / 3.9 MHz | 122.07 kHz / 1.953 MHz / 15.625 MHz | 305.18 kHz / 39.063 MHz | 305.18 kHz / 4.8828 MHz / 39.063 MHz |
| フィルタ次数 | 2 ～ 12 | 2 ～ 12 | 2 ～ 16 | 2 ～ 16 |
| 入力範囲 | 10 Vpp, 50 Vpp | 1 Vpp, 10 Vpp | 最大 40 Vpp | 最大 10 Vpp |
| 出力電圧範囲 | 10 Vpp into Hi-Z | 2 Vpp into 50 Ω | 10 Vpp into 50 Ω | 10 Vpp into 50 Ω |
| データシート |
技術動画
-

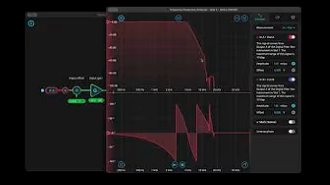

Moku デジタルフィルターボックスを使った、
周波数分析の方法
-
IIRフィルターの線形位相応答、
テクニカルデモンストレーション
