フェーズメーター
信号の位相を測定
Mokuシリーズの「 フェーズメーター 」は、最大 8 つの入力信号の基準クロックに対する位相を、
1 kHz ～ 2 GHz の範囲で、 1 nrad 以上の精度で測定します。
卓越したダイナミックレンジ、ゼロデッドタイムを備えた、
デジタル実装されたフェーズロックループアーキテクチャに基づき、
入力信号の位相・周波数・振幅を、高精度で継続的に追跡します。
＼ フェーズメーター以外の計測機能も、Mokuなら1台に集約！ ／
主な使用目的
- 電力システムの同期
- 通信システムの位相調整
- 電子テスト機器としての使用
アプリケーション
- 指向性エネルギー
- 重力波検出
- 干渉計
- 光学距離
- 発振器の解析
特長

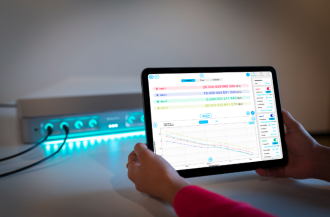

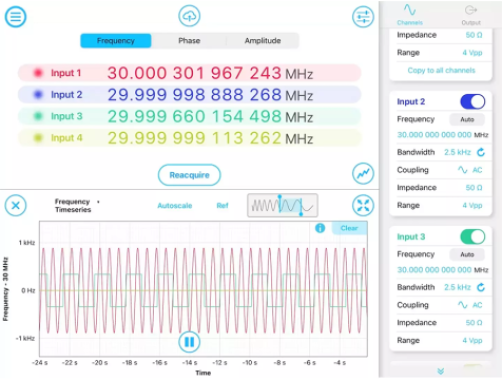

組み込まれた時系列解析機能

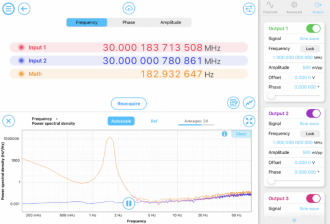

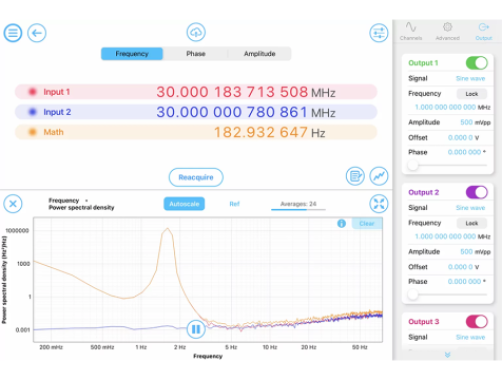

アラン偏差、時系列データ、パワースペクトル密度、振幅スペクトル密度、レイリースペクトル、コヒーレンスを、重ね合わせてプロットします。追加の後処理は不要です。
GPSDOでクロック安定性を向上
Moku:Deltaに搭載の「GPSDO（GPS Disciplined Oscillator：GPS基準周波数発生器）」を使用することで、1ppbという低クロック安定性とPPSタイミング同期を実現します。
複数機能を同時に実行
マルチインスツルメントモードを使って、スペクトラムアナライザ、またはオシロスコープと組み合わせれば、ロスレスな信号検証を行うことができます。
仕様
| モデル |
|
Moku:Lab
|
|
|
|---|---|---|---|---|
| 入力チャンネル数 | 2 ch | 2 ch | 4 ch | 8 ch |
| 周波数範囲 | 1 kHz ～ 30 MHz | 1 kHz ～ 200 MHz | 1 kHz ～ 300 MHz | 1 kHz ～ 2 GHz |
| 位相エラー | 1.1 μrad/√Hz @ 10 Hz | 0.9 μrad/√Hz @ 10 Hz | 0.5 μrad/√Hz @ 10 Hz | ー |
| トラッキング帯域 | 最大 100 kHz | 最大 100 kHz | 最大 1 MHz | 最大 1 MHz |
| クロック参照オプション | ー | ー | ー | 10 MHz, 100 MHz, GPS |
| データシート |
技術動画
-

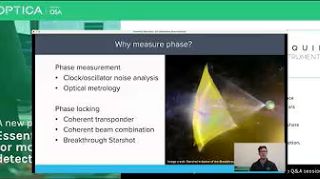

なぜ位相を測定・ロックするのでしょうか?
-

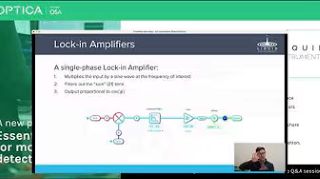

位相検出にデュアル位相ロックインアンプを使用する
-
位相ロックループ（PLL）による位相測定
-
Moku フェーズメーターでアラン偏差を測定する
-

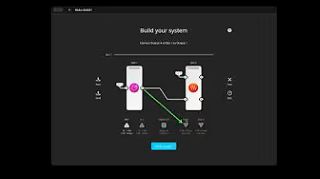

Moku フェーズメーターで位相ロックループ（PLL）を構築する方法
-

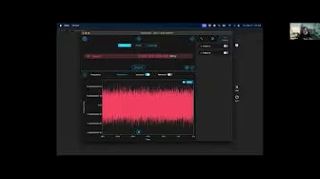

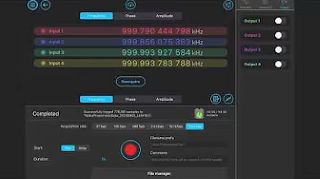

Moku フェーズメーターの使用方法
