レーザーロックボックス
レーザーの波長（周波数）を安定させる
Mokuシリーズの「 レーザーロックボックス 」は、統合されたレーザーロックシステムで、
レーザーの周波数を、基準共振器または原子遷移に、迅速かつ正確にロックできます。
レーザーロックシステムに必要なすべての機能、
「波形発生器」「位相シフター」「復調器」「フィルター」「PID コントローラー」を1つのデバイスに置き換え、
物理的な設置面積・コストを最小限に抑えるだけでなく、歪みや挿入損失を低減し、ロックプロセスを簡素化します。
＼ レーザーロックボックス以外の計測機能も、Mokuなら1台に集約！ ／
主な使用目的

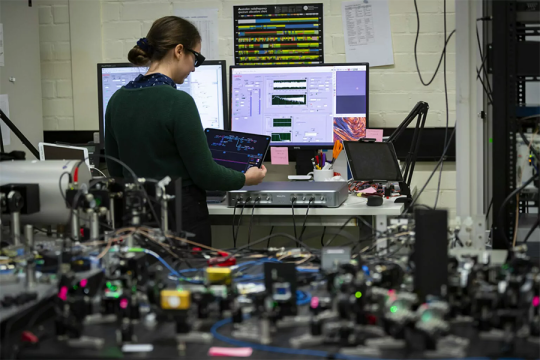

- 光学実験でのレーザー安定化
- 精密測定
- 通信技術での応用
アプリケーション
- 閉ループ制御システム
- カスタム閉ロックループ
- 重力波検出
- レーザー周波数安定化
- 精密分光法
特長

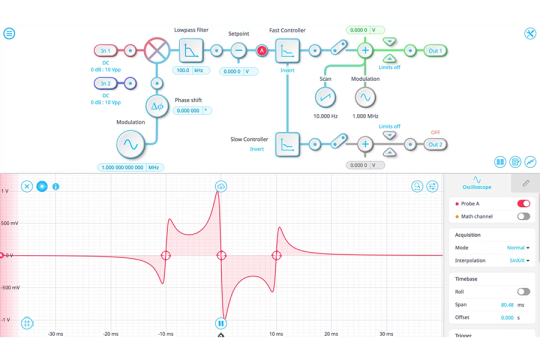

セットアップは簡単に、ロックは素早く
ロックアシスト機能を使えば、PDHロックからディザーロックまで、レーザーの安定化をより迅速かつ簡単に行うことができます。 タップするだけで、復調されたエラー信号のゼロクロスに即座にロックオンし、わずかな手動操作で、簡単にレーザーを共振器にロックできます。

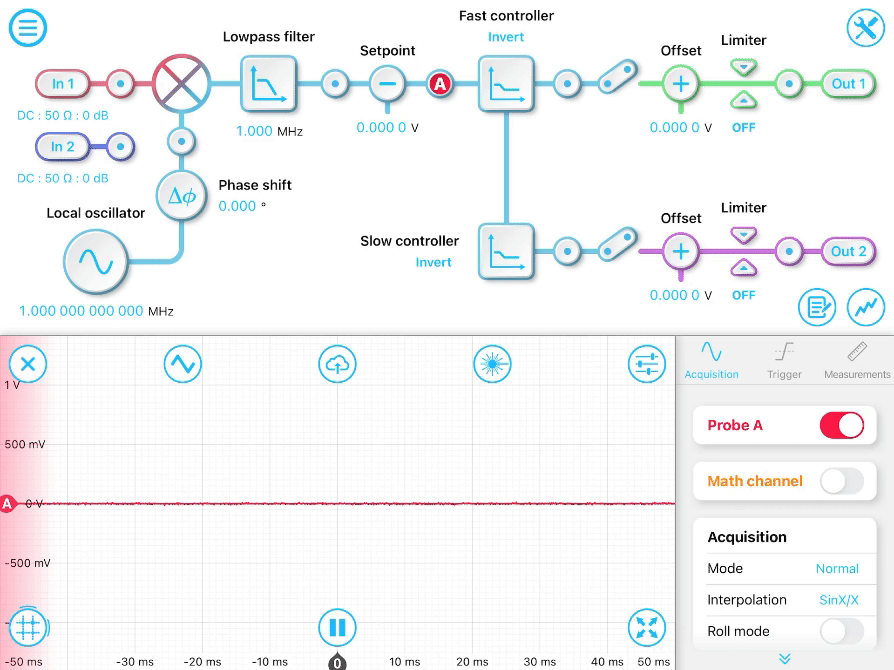

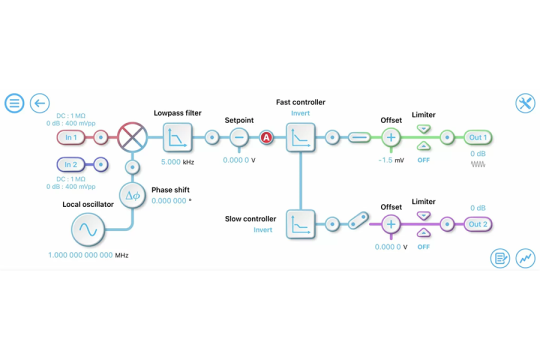

効率性を高めるブロック図
条件付きトリガー、同期スキャン、フィルタリング、および設定可能な出力リミッターなどの機能を活用できます。 これらの機能は、すべてキャビティ安定化システム専用に設計されています。
必要な機能は全て搭載されています
レーザーロックボックスでは、波形発生器、位相シフタ、復調器、フィルター、PIDコントローラーを、1台に置き換えることができます。 高性能デジタル信号処理、高機能な画面、柔軟なGUIにより、レーザー周波数安定化のためのオールインワンソリューションを提供します。
仕様
| モデル |
|
Moku:Lab
|
|
|
|---|---|---|---|---|
| 復調周波数 | 1 mHz ～ 30 MHz | 1 mHz ～ 200 MHz | 1 mHz ～ 600 MHz | 1 mHz ～ 2 GHz |
| スキャン周波数 | 最大 10 MHz | 最大 10 MHz | 最大 10 MHz | 最大 10 MHz |
| 調整可能フィルター | 260.1 Hz ～ 3.516 MHz | 1 kHz ～ 14 MHz | 2.6 kHz ～ 35 MHz | 2.6 kHz ～ 35 MHz |
| DAC解像度 | 12 bits | 16 bits | 16 bits | 14 bits |
| 内蔵コントローラー | デュアル PIDコントローラー | デュアル PIDコントローラー | デュアル PIDコントローラー | デュアル PIDコントローラー |
| 内蔵オシロスコープ | 125 MSa/s | 500 MSa/s | 最大 1.25 GSa/s | 5 GSa/s |
| データシート |
動画一覧
-
Moku レーザーロックボックスとは？
-

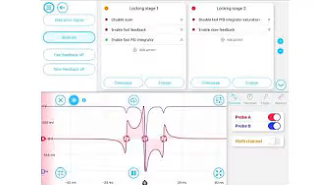

Moku レーザーロックボックスの
ロックアシスト機能を使用する
-
PDHロック：なぜレーザをロックするのか？
-

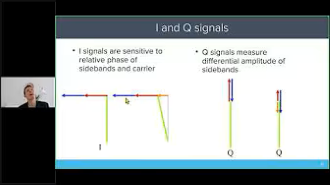

PDHロックの理論的基礎
-
