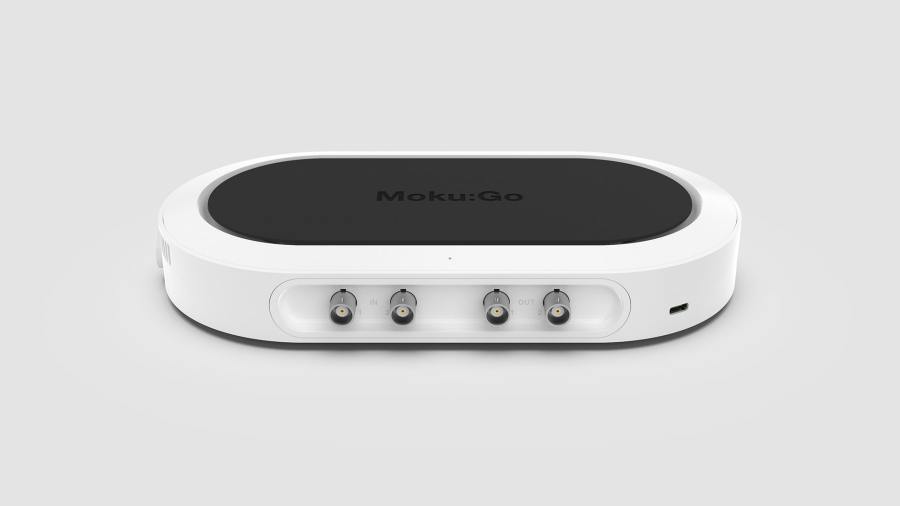

Moku:Goは、回路設計の基礎から、実践に必要な重要な概念を学べる、エンジニアリング教育に最適なマルチ計測器です。10種類以上の計測機能と、入出力を各2チャンネル、プログラマブル電源を備えています。

アプリの「マルチインスツルメントモード」では、2つの計測機能を同時に実行することができ、独自のテストシステムを作ることが可能です。

手軽に持ち運べるコンパクトな設計により、ユーザーがどこにいても作業を進めることができます。
また、直感的で操作性に優れたWindows・MacOS用のGUIもご用意しています。

特長

ハードウェアとソフトウェアの統一

「ザイリンクス Zynq 7020 FPGA」の信号処理能力と、直感的なソフトウェアを組み合わせることで、精度と柔軟性、両方を実現します。

ハードウェアとソフトウェアの統一

あらゆるプロジェクトに対応する堅牢な電源

Moku:Go では 3 つの電源をご用意しています。電源なし / 2ch / 4ch からお選びいただけます。

出力電圧と電流レベル:

  • 1ch:-5V +5V、0~150mA
  • 2ch:0~+16V、0~150mA
  • 3/4ch:0.6V~+5V、0.06~1A
あらゆるプロジェクトに対応する堅牢な電源

リュックに収まるコンパクトサイズ

Moku:Go なら、ユーザーが実験室にいても、家にいても、どこにいても、途切れることなく作業を進めることができるので、場所による制限がありません。

リュックに収まるコンパクトサイズ

計測器をもっと身近に

学習するのも教えるのも手間のかかる計測器。 Moku:Go があれば、テキスト代わりにユーザー自身で学ぶことが可能です。

計測器をもっと身近に

搭載機能一覧


ソフトウェア

Windows・MacOSに対応した、直観的で操作性に優れたソフトウェアをご用意しています。
多国言語対応のGUIにより、初めての方でも簡単に操作ができます。


仕様

アナログ入力

チャネル 2
帯域幅 30 MHz
サンプリングレート 125 MS/s 各チャネル
分解能 12 bit
入力範囲 ± 5 V
入力インピーダンス 1 MΩ
入力カップリング AC / DC

アナログ出力

チャネル 2
帯域幅 20 MHz
サンプリングレート 125 MSa/s 各チャネル
分解能 12 bit
出力範囲 最大 ± 5 V

デジタル 入力 / 出力

チャネル 16
サンプリングレート 125 MS/s 各チャネル
ロジックレベルサポート 3.3 V(5 Vトレラント)

プログラミング環境

Python API サポート
MATLAB API サポート +  ライブスクリプト
Windows スタンドアロンアプリ
Mac OS スタンドアロンアプリ

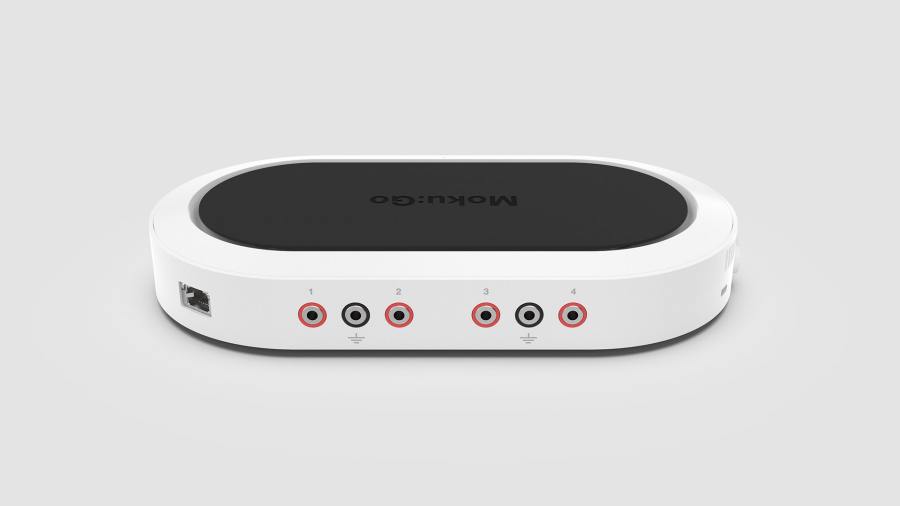

プログラマブル電源

2ch:M1モデル
4ch:M2モデル
Port 1 (M1&M2モデル) Port 2 (M1&M2モデル) Port 3&4 (M2モデル)
出力電圧 -5 V ~ +5 V 0 V ~ +16 V 0.6 V ~ +5 V
出力電流 0 mA ~ 150 mA 0 mA ~ 150 mA 0.07 A ~ 1 A
セット分解能 2.5 mV / 10 mA 5 mV / 10 mA 5.8 mV / 1 mA (I < 0.5 A) or 15 mA
リードバック分解能 4 mV / 0.1 mA 4 mV / 0.1 mA 4 mV / 0.1 mA
セット精度:電圧 ≤ 1% ≤ 1% 未確定
セット精度:電流 ± 10 mA ± 10 mA 未確定
リードバック精度:電圧 ± 4 mV ± 1% ± 4 mV ± 1% ± 4 mV ± 1%
リードバック精度:電流 ± 100 µA ± 1% ± 100 µA ± 1% ± 100 µA ± 1%
ロードレギュレーション ≤ 2% ≤ 2% ≤ 2%
リップル&ノイズ 20 mVrms 20 mVrms 20 mVrms

アクセサリー

DIOケーブルアセンブリ 1 個
オシロスコープ用プローブ  2 個
プログラマブル電源用出力ケーブル M2 モデル:8 個
M1 モデル:4 個
M0 モデル:なし
イーサネットケーブル 1 個(M2 モデルのみ)
ACアダプタ(PSE 対応) 1 個
USBケーブル TypeC-TypeC
  • PC の USB TypeA ポートへの接続の際は、USB TypeA - USB TypeC のケーブルか、変換アダプタをご準備ください。

その他のポート

USB-Cポート 1
ACアダプタ用ポート(マグネット吸着式) 1
イーサネットポート M2 モデルのみ

サイズ・各部名称

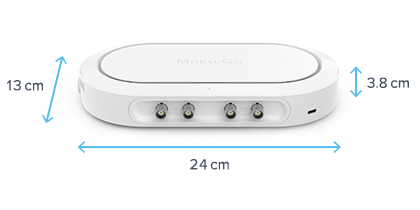

外観図

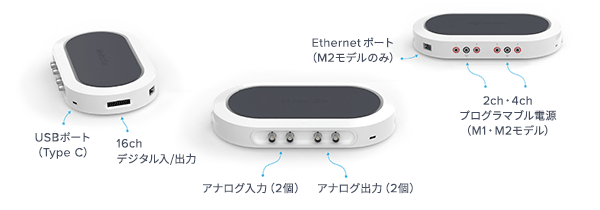

各部名称


ラインアップ

モデル Moku:Go M0 Moku:Go M0 Moku:Go M1 Moku:Go M1 Moku:Go M2 Moku:Go M2
搭載機能 全8機能搭載 全8機能搭載 全8機能搭載
プログラマブル電源 2チャネル 4チャネル
出力電圧 / 電流:Port 1 -5 ~ +5 V / 0 ~ 150 mA ※1 -5 ~ +5 V / 0 ~ 150 mA ※1
出力電圧 / 電流:Port 2 0 ~ +16 V / 0 ~ 150 mA ※1 0 ~ +16 V / 0 ~ 150 mA ※1
出力電圧 / 電流:Port 3 0.6 ~ +5 V / 0.07 ~ 1 A ※2
出力電圧 / 電流:Port 4 0.6 ~ +5 V / 0.07 ~ 1 A ※2
接続方法:USB
接続方法:Wi-Fi
接続方法:Ethernet
  • ※1
    オペアンプ用 ±5 V や、+5 V / +10 V といった、マルチ電圧回路テストなどにフレキシブルに対応。
  • ※2
    バスパワーやセルフパワーの回路テストなどに。1 A までの大電流を供給。

カラー6色
