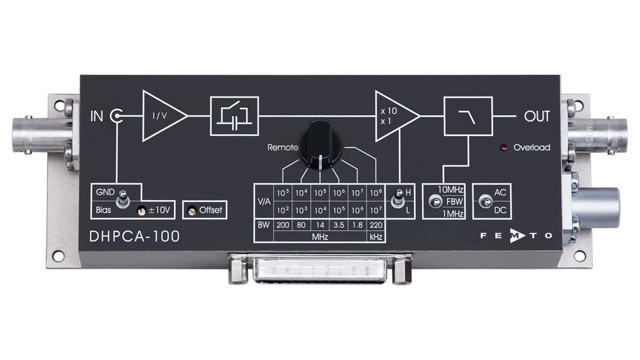

可変ゲイン高速電流アンプ
DHPCA-100

FEMTO 社製可変ゲイントランスインピダンスアンプは、微小電流信号を測定可能な電圧信号に変換する必要がある場合の最適な選択です。
DHPCA-100 は、DC から最大 200MHz の帯域までの時間分解計測用プリアンプとして理想的なモデルです。

ご相談・お問合せ

特長
応用
仕様・データシート

特長

トランスインピーダンス（ゲイン）10²～ 10⁸ V/A
バンド幅最大 200 MHz
立上り最小 1.8 ns
AC / DC カップリング切替え
アジャスタブルオフセット（ベースライン補正用）
アジャスタブルバイアス電圧（高速フォトダイオード向け）
手動 / リモート制御

応用

フォトダイオード、光電子増倍管出力アンプ
分光
粒子加速器やシンクロトロンにおけるビームモニタリング
電離検出器
オシロスコープ、ロックインアンプ、A / D コンバータ向けプリアンプ

仕様・データシート

モデル：DHPCA-100

レンジ：Low Noise

トランスインピダンス [V/A]	10²	10³	10⁴	10⁵	10⁶	10⁷
バンド幅 (-3dB) [MHz]	200	80	14	3.5	1.8	0.22
立上り時間 (10%-90%)	1.8 ns	4.4 ns	25 ns	0.1 µs	0.2 µs	1.6 µs
等価入力ノイズ [/√Hz]	200 pA	16 pA	2.1 pA	500 fA	170 fA	60 fA

レンジ：High Speed

トランスインピダンス [V/A]	10³	10⁴	10⁵	10⁶	10⁷	10⁸
バンド幅 (-3dB) [MHz]	175	80	14	3.5	1.8	0.22
立上り時間 (10%-90%)	2.0 ns	4.4 ns	25 ns	0.1 µs	0.2 µs	1.6 µs
等価入力ノイズ [/√Hz]	140 pA	6.0 pA	1.5 pA	450 fA	150 fA	55 fA

精度	Gain ±1 %
ローパスフィルター	1 MHz / 10 MHz / フル帯域切替え可
出力	±1 V @ 50 Ω負荷
バイアス電圧	±10 V, max. 22 mA, BNC入力コネクタシールド側接続、GND切替え可
電源入力	±15 V, +110 mA/-90 mA typ.
コントロールインターフェース	光アイソレートデジタル入力、TTL/CMOSコンパチ、アナログオフセット制御電圧入力
ケース	170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.)
データシート	英語版日本語版（参考）

オフセット電圧はトリマポットまたは外部制御電圧にて可変。LEDオーバーロード表示。± 3 kV瞬時高電圧入力保護。
出力短絡保護。3ピン LEMOコネクタ電源入力。電源入力用コネクタ付属。PS-15パワーサプライ別売り。
その他詳細情報はデータシートを参照、もしくは、（株）オプトサイエンスにお問合せください。

※

製品仕様は改良などにより、予告なしに変更となる場合あります。
