- 新製品
USBデータ収集・デジタル制御ユニット

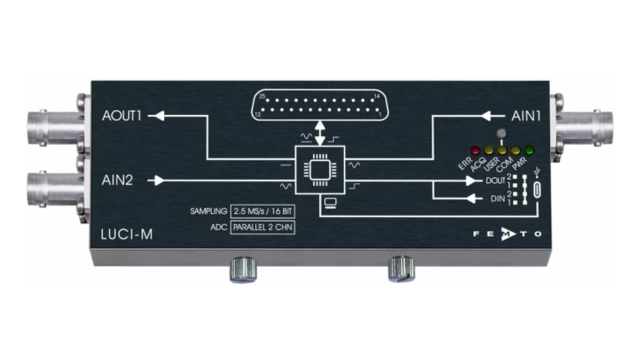

LUCI-M
FEMTO社製アンプ・フォトレシーバーをもっと便利に。
USB接続で設定・制御・データ収集を実現。
LUCI-Mは、データ収集（DAQ）と機器制御を1台で実現する、コンパクトで汎用性の高いUSBデータ収集ユニットです。 モデルに応じて、2または4チャネルの自由に割り当て可能なA/Dコンバータ（ADC）を搭載しており、測定信号の取得とデジタル化を行います
さらに、3チャネルのD/Aコンバータ（DAC）により、外部機器の制御やバイアス電圧の出力が可能です。 また、デジタルI/Oを利用して、ステータス信号やアラーム信号の読取り、外部周辺機器の制御も行えます。
FEMTO社製アンプやフォトレシーバーとの組み合わせに最適で、さまざまな計測・制御用途に幅広く活用できます。 PCとはガルバニック絶縁（電気的絶縁）されているため、高い信号品質を維持しながらノイズを最小限に抑えます。
特長
FEMTO社製アンプ・フォトレシーバーをPCからリモート制御
- ゲイン、AC/DC 切替、フィルターなどをPCから設定
- Overload、Unlockedなどのステータスも取得可能
- 25ピンD-Sub搭載モデルに対応
DAQ不要でデータ収集
- 16 bit ADC（A/Dコンバータ）搭載、外部のデータ収集装置は不要
- 最大 2.5 MS/sでデータ収集
- BNC入力またはアンプ出力を直接取り込み
- DAC（D/Aコンバータ）搭載で、バイアス電圧・オフセット電圧も出力可能
コンパクトな一体構成

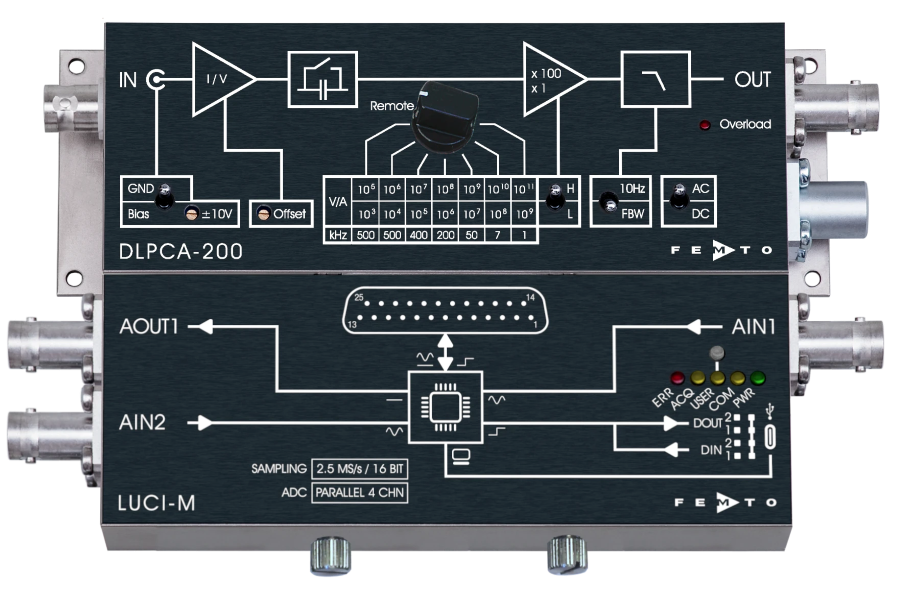

- FEMTO社製アンプ・フォトレシーバー本体へ、直接取り付け可能
-
※一部機種はアダプターケーブルが必要です。
ガルバニック絶縁で低ノイズ
- PCからのEMCノイズを遮断
- グラウンドループを抑制
- 高い信号品質を維持
SCPI対応で自由に制御
- Pythonサンプルスクリプトを提供
- GUIサンプルも用意
- OS・開発環境を問わず利用可能
仕様
| バスインターフェース |
USB 2.0（Hi-Speed） |
|---|---|
| 電源 |
USBポート or USB PD（5 V、3 A が必要です） |
| コネクター |
USB Type-C, D-Sub 25ピンコネクター, BNC（メス）×3, デジタルI/O用 8ピンポート |
| A/Dコンバーター |
16 ビット, アナログ帯域幅 1.1 MHz, 最大 2.5 MS/s, ダウンサンプリング（500 / 100 / 10 / 1 kS/s）切替可能 |
| アナログ入力 |
合計 6 入力（BNC×2, D-Subコネクター経由×4）。 |
| D/Aコンバーター |
3 チャネル, 12 ビット |
| アナログ出力 |
合計 3 出力（BNC×1, D-Subコネクター経由×2） |
| デジタルI/O |
デジタル出力×19, デジタル入力×5 |
| コマンドセット |
SCPI互換 |
ソフトウェア例
LUCI-Mとの通信方法を示したPythonサンプルスクリプトを用意しています。 これらのサンプルは、短時間で開発を開始できるよう設計されており、自身のプログラムへコピー＆ペーストして利用できる、テンプレートとして活用できます。

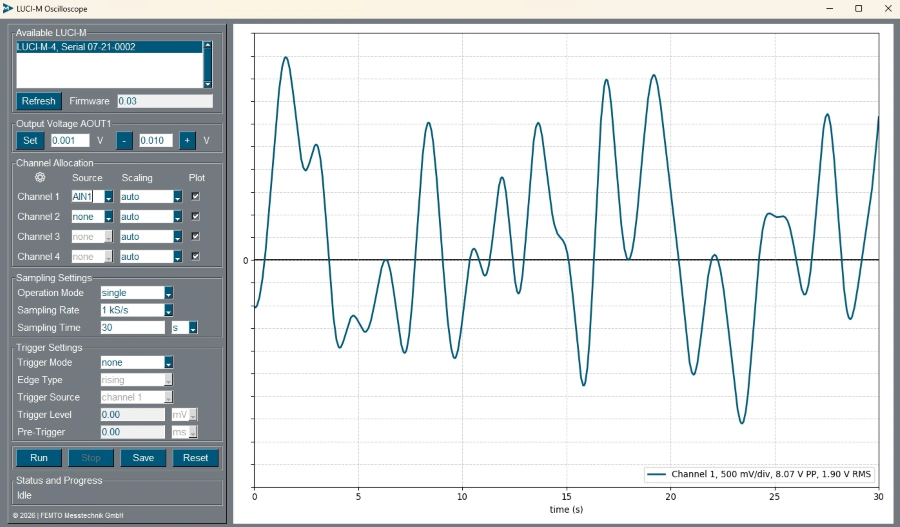

また、GUI（グラフィカルユーザーインターフェース）を備えた、サンプルアプリケーションも提供しています。これにより、LUCI-Mで実現できる機能を視覚的に確認できます。 サンプルには、「FEMTO社製品のリモート制御」「データ収集システム（DAQ）」の2種類のGUIアプリケーションが含まれています。
PythonサンプルスクリプトおよびGUIサンプルアプリケーションは、無償オプションとしてダウンロードいただけます。
※ サンプルソフトウェアご使用上の注意
Pythonサンプルスクリプト、GUIサンプルアプリケーション、およびそのソースコードは、LUCI-Mとの通信方法や機能を紹介するための参考資料として提供しています。
これらはLUCI-Mの正式な付属ソフトウェアではなく、現状のまま（"as is"）提供されます。特定の用途や使用環境での動作を保証するものではありません。
