- 新製品
高性能RF同軸ケーブル
CAB-HF1シリーズ
電磁干渉やグラウンドループが、微小信号測定に影響していませんか？
高周波の微小信号測定では、ケーブルに侵入する電磁干渉（EMI）や、測定機器間のグラウンドループ電流が、ノイズや信号波形の歪みを引き起こす場合があります。
FEMTO社のCAB-HF1は、DC～4 GHzに対応した高性能RF同軸ケーブルです。
二重シールド構造と低いシールド抵抗・接触抵抗により、電磁干渉やグラウンドループによる影響を低減します。
特長
85 dB以上のシールド効果
CAB-HF1は、二重シールド構造を採用しています。
1 GHzまでの周波数範囲で85 dB以上のシールド効果を備え、周囲の機器などから侵入する電磁干渉の影響を低減します。
電磁干渉のある環境における微小信号測定や、高周波信号の伝送に適しています。
グラウンドループによる影響を低減
測定機器間のグラウンド電位に差があると、ケーブルのシールドを通じて電流が流れ、ノイズや信号歪みの原因となる場合があります。
CAB-HF1は、低いシールド抵抗と接触抵抗により、このようなグラウンドループ電流が信号に与える影響を低減します。
グラウンド条件の最適化が難しい測定系にも適しています。
すべてのケーブルで高周波特性を検査

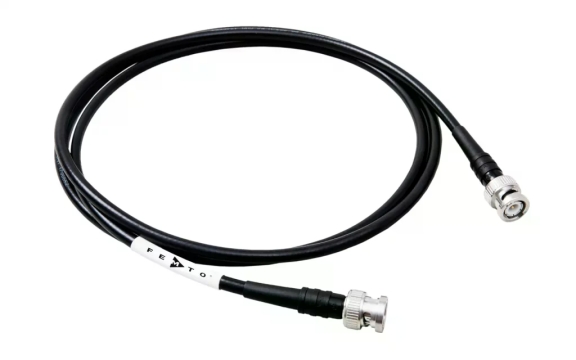

CAB-HF1は、両端に高品質なBNCプラグを取り付けた完成品として供給されます。
出荷前にケーブル1本ごとのリターンロス（反射損失）とインサーションロス（挿入損失）を測定し、コネクターを含むケーブルアセンブリとして高周波特性を検査しています。
0.2～3.0 mまで、5種類の標準ケーブル長を用意しています。
その他の特長
- 最大4 GHzまでの高周波信号に対応
- RFパラメーター 100% テスト済み
応用
- DC ～ GHz 帯の微小信号測定
- 電磁干渉のある環境での信号伝送
- グラウンドループの影響を受けやすい測定系
- LiDAR、レーダー、SODARなど信号の伝搬時間を利用した距離測定
- NMR、MRI、ESRなどの高周波分光・トモグラフィー
- インピーダンス分光
- AFM、STM、ラマン分光などの高速走査測定
- 変調分光
- FEMTO社製アンプ、フォトディテクターの入出力接続
仕様
| 推奨周波数範囲 | DC ～ 4 GHz |
|---|---|
| インピーダンス | 50 Ω ± 1 Ω |
| 静電容量 | 101 pF/m |
| 絶縁抵抗 | >1013 Ω × m |
| シールド効果 | 85 dB以上（1 GHzまで） |
| 信号遅延 | 5 ns/m |
| 公称減衰量 |
0.23 dB/m（300 MHz） 0.45 dB/m（1 GHz） 0.78 dB/m（2.5 GHz） |
| リターンロス | >20 dB（2.5 GHz） |
| コネクター | BNCプラグ － BNCプラグ |
| ケーブル長（型番） |
0.2 m（ CAB-HF1-BB-020 ） 0.5 m（ CAB-HF1-BB-050 ） 0.8 m（ CAB-HF1-BB-080 ） 1.5 m（ CAB-HF1-BB-150 ） 3.0 m（ CAB-HF1-BB-300 ） |
|---|---|
| 推奨モデル |
また、FEMTO社製アンプおよびフォトディテクターの出力用ケーブルとしておすすめです。 |
高周波信号測定用ケーブルの選定について
CAB-HF1は、特に高周波信号の伝送や、電磁干渉およびグラウンドループの影響が問題となる測定に適しています。
一方、低周波領域におけるケーブルの振動や曲げによる摩擦帯電ノイズを抑えたい場合は、低ノイズ同軸ケーブル「CAB-LN1」、
長いケーブルによる入力容量の増加を抑えたい場合は、低静電容量同軸ケーブル「CAB-SC1」が適している場合があります。
詳しくはお問い合わせください。
