微細構造ファイバー（フォトニック結晶ファイバー）
これらのファイバーは、エンドレスのシングルモードを示し、高次モードカットオフが現れません。そのため、可視光域以上の波長での優れたモード伝送が可能です。
特長
- 全波長域でシングルモード対応
- スタンダードタイプとPMタイプを提供
アプリケーション
- シングルモード光伝送
仕様
光学特性
| ファイバー種類 | ESM-5-125 | ESM-5-125-PM | ESM-10-125 | ESM-10-225-PM |
|---|---|---|---|---|
| NA @1064nm | 0.20 +/- 0.02 | 0.20 +/- 0.02 | 0.1 +/- 0.02 | 0.1 +/- 0.02 |
| LP11 カットオフ波長 (nm) | None | None | None | None |
| バックグラウンド損失 @532nm (dB/km) | < 50 | < 38 | < 40 | < 38 |
| バックグラウンド損失 @1060nm (dB/km) | < 20 | < 20 | < 12 | < 15 |
| バックグラウンド損失 @1550nm (dB/km) | < 15 | < 30 | < 5 | < 10 |
| モードフィールド径 @1064nm (µm) | 4.6 +/- 0.3 | 4.5 +/- 0.3 | 8.8 +/- 0.4 | 8.7 +/- 0.4 |
| 有効面積 @ 1064nm (µm2) | 14 +/- 2 | 16 +/- 2 | 60 +/- 6 | 59 +/- 6 |
物理 / 材料特性
| ファイバー種類 | ESM-5-125 | ESM-5-125-PM | ESM-10-125 | ESM-10-225-PM |
|---|---|---|---|---|
| ファイバー材料 | F300 Silica | F300 Silica | F300 Silica | F300 Silica |
| コア径 (µm) | 5 +/- 0.3 | 5 +/- 0.3 | 10 +/- 0.6 | 10 +/- 0.6 |
| クラッド径 (µm) | 125 +/- 2 | 125 +/- 3 | 125 +/- 5 | 225 +/- 5 |
| コーティング外径 (µm) | 245 +/- 10 | 240 +/- 10 | 250 +/- 10 | 355 +/- 10 |
| コーティング種類 | デュアルコート高インデックスアクリレート | デュアルコート高インデックスアクリレート | デュアルコート高インデックスアクリレート | デュアルコート高インデックスアクリレート |

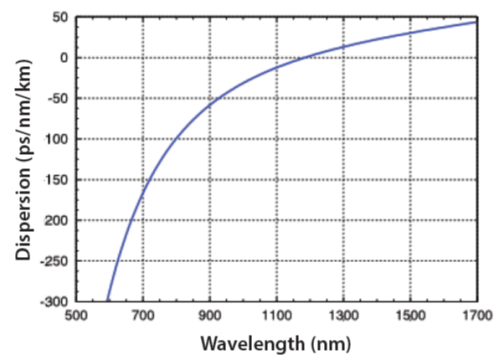

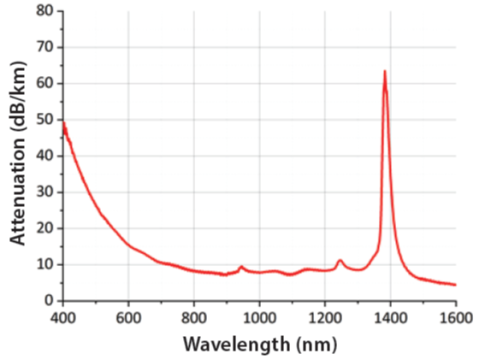

技術情報
