新製品

全固体エンドレス・シングルモードファイバー
IXF-ASM シリーズ

IXF-ASM シリーズは、エアホールを持たない「全固体微細構造」を用いたフォトニック結晶ファイバーです。
ファイバーの注入部から数メートルにわたり、適切な曲げ（典型的には直径 7 cm の円で 7 回転）を加えることで、エンドレスシングルモード特性を実現します。
これにより、可視域およびそれ以上の波長における高品質なモード伝送に非常に適しています。

また、エアホールを持たない全固体構造により、

端面のクリーニング、切断が容易
コネクタ加工のための前処理（エンドキャップ、コラプス）が不要

といったメリットがあります。

また、IXF-ASM シリーズはパッチコードやファイバアセンブリとしてコネクタ付けすることができ、取り扱い性・堅牢性が向上します。

特長
アプリケーション
ラインアップ・仕様
技術データ

特長

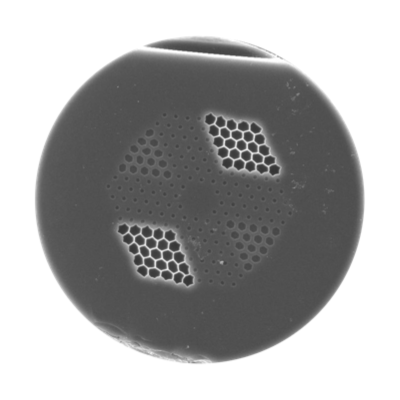

全固体微細構造（エアホールなし）
内部構造へのガスや埃の混入を防ぐ
エンドキャップやコラプス処理なしでのパッチコード化が容易
大口径 16 µm コアによる低非線形性

直径 7 cm / 7 回転による高次モード（HOM）除去、純シングルモード動作
スタンダードタイプとPMタイプをラインナップ
パッチコード化が可能

アプリケーション

シングルモード光伝送

可視レーザー

ラインアップ・仕様

光学特性

型番	IXF-ASM-16-137	IXF-ASM-16-130-PM

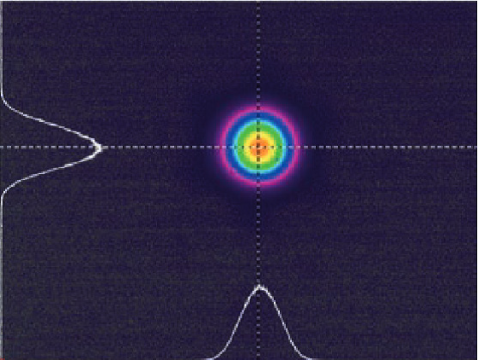

モードフィールド径 @700 nm ^{※1 ※2}	12 µm	12 µm
NA @700 nm ^{※1 ※2}	0.05	0.05

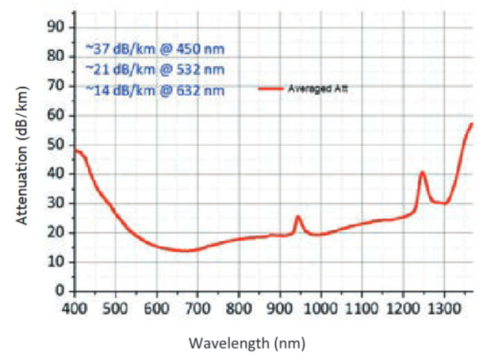

バックグラウンド損失	≤ 50 dB/km @500 - 532 nm ≤ 20 dB/km @600 - 700 nm ≤ 20 dB/km @1060 nm	≤ 60 dB/km @500 - 532 nm ≤ 30 dB/km @600 - 700 nm ≤ 40 dB/km @1060 nm
複屈折	N.A	≥ 1.1 x 10^-4

物理 / 材料特性

型番	IXF-ASM-16-137	IXF-ASM-16-130-PM
材質	Pure Silica + Fluosil and Boron inclusions	Pure Silica + Fluosil and Boron inclusions
コア径 ^※3	16.5 ± 1.0 µm	16.5 ± 1.0 µm
クラッド径 ^※4	137 ± 4 µm	128 ± 4 µm
コーティング径	272 ± 10 µm	242 ± 10 µm
コーティング種類	デュアルコート高インデックスアクリレート	デュアルコート高インデックスアクリレート
プルーフテスト	≥ 80 kpsi	≥ 80 kpsi
