- 新製品

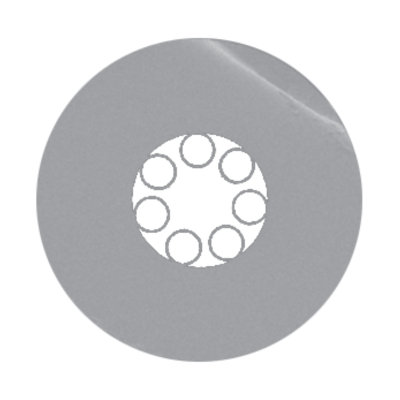

反共振中空コアファイバー
IXF-ARF シリーズ
反共振（アンチレゾナンス）型中空コアファイバー（Anti-Resonant Hollow Core Fiber:AR HCF）は、
- 大きなモード有効面積
- 伝送帯域内での超低分散
- 導波光と周囲シリカの重なりが極めて小さい（< 2×10-5）
という特徴を持っています。
これらの特徴から、IXF-ARF シリーズは特に、「可視〜近赤外の超短パルスレーザ伝送」「1550 nm帯の低遅延通信」「2–3 µm帯のガスセンシング」のアプリケーションに適しています。
また、IXF-ARFファイバはパッチコードやファイバアセンブリとしてコネクタ付けすることができ、取り扱い性・堅牢性が向上します。
特長
- ファイバー伝送用途に適した低損失
- 高いダメージ閾値
- 伝送帯域における超低分散
- ほぼシングルモード伝搬
- コネクター付きでの提供も可能
アプリケーション
- 超短パルスレーザーのファイバー伝送
- 低遅延データ伝送
- ガス封入型 ARホローコアファイバーレーザー
- 分子トレーシング、ガス検知
ラインアップ・仕様
光学特性
| 型番 | IXF-ARF-40-240 | IXF-ARF-41-240 | IXF-ARF-33-160-V1 | IXF-ARF-45-240-V1 |
|---|---|---|---|---|
| 設計波長 | 750 nm | 920 nm | 1064 nm | 1550 nm |
| 減衰量 ※2 | ≤ 50 dB/km | ≤ 75 dB/km | ≤ 55 dB/km | ≤ 35 dB/km |
| 帯域幅（< 100 dB/km） | 700 – 915 nm | 820 - 990 nm | 1000 - 1260 nm | 1450 - 1750 nm |
| モードフィールド径 ※1 ※2 | 29 µm | 34 µm | 26 µm | 37 µm |
| 分散 ※1 ※2 | 1 ps/nm/km | 1 ps/nm/km | 2 ps/nm/km | 1 ps/nm/km |
| NA ※1 | 0.02 | 0.02 | 0.03 | 0.03 |
| 3 dB 損失曲げ半径 ※2 ※3 | ≤ 5 cm | ≤ 5 cm | ≤ 5 cm | ≤ 7 cm |
物理 / 材料特性
| 型番 | IXF-ARF-40-240 | IXF-ARF-41-240 | IXF-ARF-33-160-V1 | IXF-ARF-45-240-V1 |
|---|---|---|---|---|
| 材質 | Air core surrounded by Pure Silica |
Air core surrounded by Pure Silica |
Air core surrounded by Pure Silica |
Air core surrounded by Pure Silica |
| コア径 | 38 ± 3 µm | 40 ± 3 µm | 33 ± 3 µm | 46 ± 3 µm |
| シリカ径 | 242 ± 5 µm | 240 ± 5 µm | 160 ± 5 µm | 239 ± 5 µm |
| コーティング径 | 398 ± 10 µm | 398 ± 10 µm | 325 ± 10 µm | 395 ± 10 µm |
| コーティング種類 | デュアルコート 高インデックスアクリレート |
デュアルコート 高インデックスアクリレート |
デュアルコート 高インデックスアクリレート |
デュアルコート 高インデックスアクリレート |
| プルーフテスト | ≥ 20 kpsi | ≥ 20 kpsi | ≥ 20 kpsi | ≥ 20 kpsi |
-
※1シミュレーションから算出された典型値
-
※2設計波長における値
-
※31回転あたり
技術データ

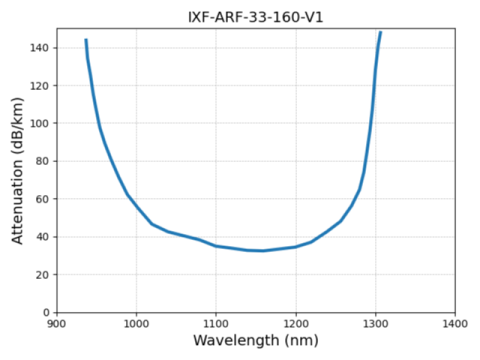

IXF-ARF-33-160-V1（1 µm帯）の典型的な減衰特性

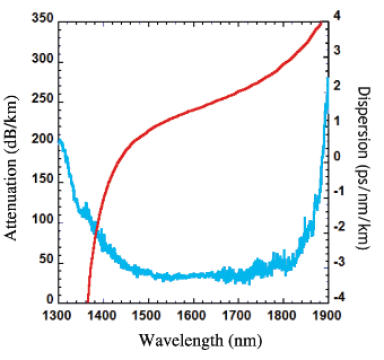

IXF-ARF-45-240-V1（1550 nm帯）の典型的な減衰 + 分散特性
