スーパーコンティニューム
フォトニック結晶ファイバー
IXF-SUP シリーズ

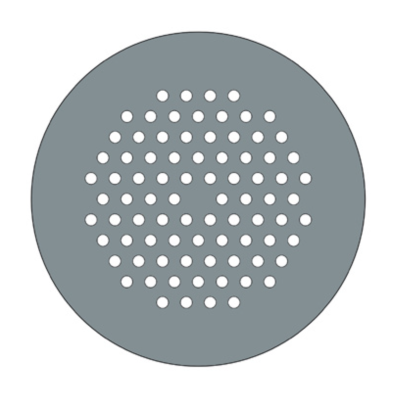

IXF-SUP シリーズは、Ti:sapphire や YAG のパルス光源を用いた、スーパーコンティニューム発生を効率的に行うために設計された、微細構造フォトニック結晶ファイバーです。
このファイバーは、「ゼロ分散波長（ZDW：Zero Dispersion Wavelength）」が精密に制御されており、ポンプ波長で低分散かつ高いNAを特徴とします。
また容易な取り扱いと高い堅牢性のために、コネクター付きのパッチコードとしても提供可能です。
特長
- 純シリカコア、低バックグラウンド損失
- 小さな有効面積、高い非線形性
- 良好に制御された分散プロファイル
- 780 nm、1040 nm、1060 nm 付近でのポンピングに最適化
- スタンダードタイプとPMタイプを提供
- パッチコードへのコネクタ加工が可能
アプリケーション
- スーパーコンティニューム発生
- 周波数コム生成
ラインアップ・仕様
光学特性
| 型番 | IXF-SUP-2-135-760 | IXF-SUP-4-135-965 | IXF-SUP-5-125-1050 | IXF-SUP-5-125-1050-PM |
|---|---|---|---|---|
| ゼロ分散波長 ※3 | 760 ± 15 nm ※2 | 965 ± 15 nm ※2 | 1050 ± 5 nm | 1050 ± 5 nm |
| モードフィールド径 @ZDW ※2 | 1.6 ± 0.2 µm | 3.4 ± 0.5 µm | 4.5 ± 0.5 µm | 4.5 ± 0.5 µm |
| 有効エリア @ZDW ※1 ※2 | 1.9 µm2 | 8.2 µm2 | 14 µm2 | 16 µm2 |
| 非線形係数 ※2 | 105 ± 10 W.km-1 | 20 ± 2 W.km-1 | 10 ± 1 W.km-1 | 10 ± 1 W.km-1 |
| NA ※1 ※2 | 0.4 | 0.25 | 0.2 | 0.2 |
| バックグラウンド損失 @ZDW | < 90 dB/km | < 20 dB/km | < 20 dB/km | < 20 dB/km |
| バックグラウンド損失 @1550 nm |
ー | < 10 dB/km | < 15 dB/km | < 30 dB/km |
| 複屈折 | > 0.5 x 10-4 | ー | ー | > 1.8 x 10-4 |
物理 / 材料特性
| 型番 | IXF-SUP-2-135-760 | IXF-SUP-4-135-965 | IXF-SUP-5-125-1050 | IXF-SUP-5-125-1050-PM |
|---|---|---|---|---|
| コア材質 | Pure Silica | Pure Silica | Pure Silica | Pure Silica |
| コア径 | 1.7 ± 0.2 µm | 4.5 ± 0.3 µm | 5 ± 0.3 µm | 5 ± 0.3 µm |
| クラッド径 | 135 ± 5 µm | 135 ± 5 µm | 125 ± 2 µm | 125 ± 2 µm |
| クラッド非円率 | ≤ 2 % | ≤ 2 % | ≤ 2 % | ≤ 7.5 % |
| コーティング外径 | 240 ± 10 µm | 250 ± 10 µm | 245 ± 10 µm | 240 ± 10 µm |
| コーティング種類 | デュアルコート 高インデックスアクリレート |
デュアルコート 高インデックスアクリレート |
デュアルコート 高インデックスアクリレート |
デュアルコート 高インデックスアクリレート |
| プルーフテスト | ≥ 20 kpsi | ≥ 20 kpsi | ≥ 20 kpsi | ≥ 20 kpsi |
-
※1典型値
-
※2シミュレーション値
-
※3ゼロ分散波長 = ZDW（Zero Dispersion Wavelength）
技術データ

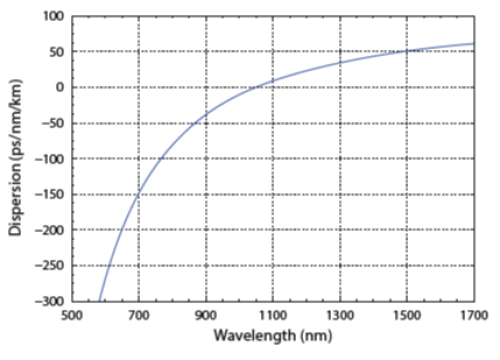

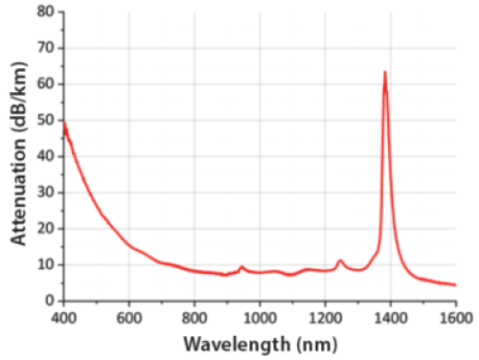

IXF-SUP-5-125-1050-PM の、典型的な減衰・分散特性

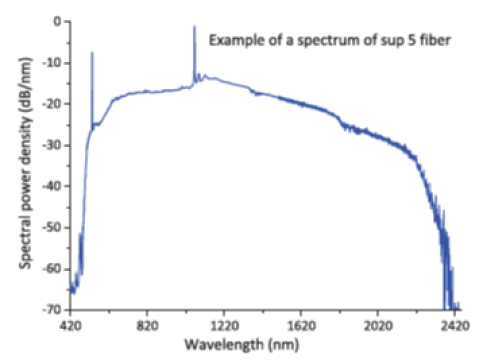

IXF-SUP-5-125-1050 によって生成された、スーパーコンティニューム光の典型値
（ファイバー長： 10 m, パルスレーザー： 1064 nm, 300 mW, 1.2 ns @ 25 kHz）
