新製品

エンドレス・シングルモードファイバー
IXF-ESM シリーズ

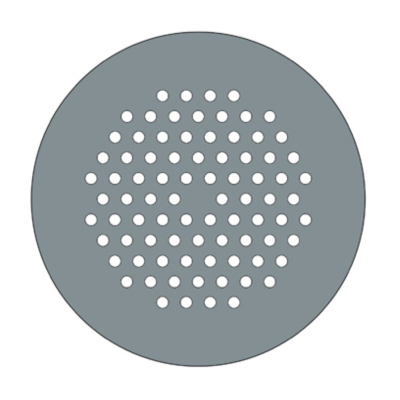

IXF-ESM シリーズは、エンドレス・シングルモード特性（高次モードカットオフが現れない）を示す、微細構造フォトニック結晶ファイバーです。そのため、可視域～近赤外域（400 nm～1700 nm）にわたる広帯域において、優れたモード伝送が可能です。

ファイバ種類は、PM（偏波保持）タイプとNon-PMタイプ、コア径は、 ⌀5 µm、⌀10 µm、⌀20 µm をご用意しています。 IXF-ESM-20-250-PM は、 750 nm 以上の波長での動作に適しており、単一周波数の高出力レーザー伝送において、極めて高いブリルアン閾値を実現します。

特長
アプリケーション
ラインアップ・仕様

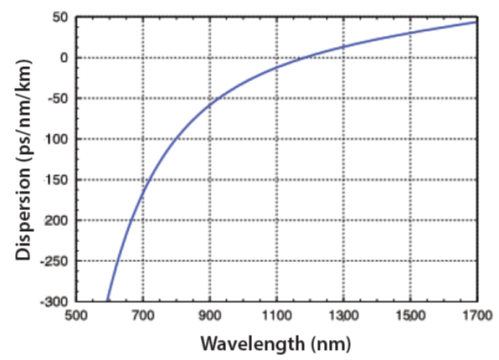

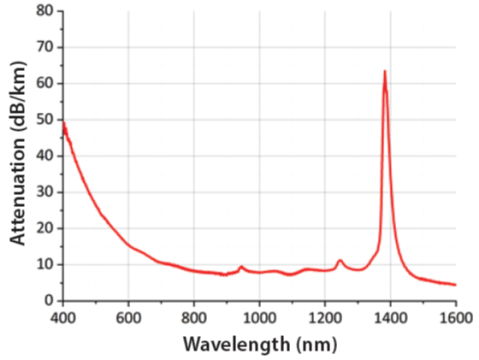

技術データ

特長

可視（VIS）～近赤外（NIR）範囲におけるシングルモード特性
スタンダードタイプとPMタイプを提供
⌀20 µmコアモデル：750 nm以上での動作に対応、極めて高いブリルアン閾値を実現

パッチコードへのコネクター接続が可能
オプションの水素注入：UVパッチコード製造用
ご要望に応じて、耐ソラリゼーション性シリカを用いたファイバーも提供可能

アプリケーション

シングルモード光伝送
可視レーザー
耐ソラリゼーション性 UV パッチコード

原子トラップと冷却
量子アプリケーション

ラインアップ・仕様

光学特性

型番	IXF-ESM-5-125	IXF-ESM-5-125-PM	IXF-ESM-10-125	IXF-ESM-10-225-PM	IXF-ESM-20-250-PM
LP₁₁ カットオフ波長	None	None	None	None	None
NA @1064nm ^{※1 ※3}	0.2	0.2	0.1	0.1	0.06
モードフィールド径 @1064nm ^※1	4.5 ± 0.5 µm	4.5 ± 0.5 µm	8.8 ± 1.0 µm	8.8 ± 1.0 µm	16.7 ± 1.5 µm
有効エリア @1064nm ^{※1 ※3}	14 µm	16 µm	60 µm	60 µm	212 µm
減衰量	≤ 50 dB/km @532 nm ≤ 20 dB/km @1060 nm ≤ 15 dB/km @1550 nm	≤ 38 dB/km @532 nm ≤ 20 dB/km @1060 nm ≤ 30 dB/km @1550 nm	≤ 40 dB/km @532 nm ≤ 12 dB/km @1060 nm ≤ 5 dB/km @1550 nm	≤ 38 dB/km @532 nm ≤ 15 dB/km @1060 nm ≤ 10 dB/km @1550 nm	N.A ^※2 ≤ 32 dB/km @1060 nm ≤ 25 dB/km @1550 nm
複屈折	N.A	≥ 1.8 x 10^-4	N.A	≥ 1.4 x 10^-4	≥ 1.1 x 10^-4

物理 / 材料特性

型番	IXF-ESM-5-125	IXF-ESM-5-125-PM	IXF-ESM-10-125	IXF-ESM-10-225-PM	IXF-ESM-20-250-PM
コア材質	Pure Silica	Pure Silica	Pure Silica	Pure Silica	Pure Silica
コア径	5 ± 0.3 µm	5 ± 0.3 µm	10 ± 0.6 µm	10 ± 0.6 µm	20 ± 1.2 µm
クラッド径	125 ± 3 µm	125 ± 3 µm	125 ± 5 µm	125 ± 5 µm	241 ± 6 µm
クラッド非円率	≤ 2 %	≤ 7.5 %	≤ 2 %	≤ 2 %	≤ 2 %
コーティング径	245 ± 10 µm	240 ± 10 µm	250 ± 10 µm	355 ± 10 µm	359 ± 10 µm
コーティング種類	デュアルコート高インデックスアクリレート	デュアルコート高インデックスアクリレート	デュアルコート高インデックスアクリレート	デュアルコート高インデックスアクリレート	デュアルコート高インデックスアクリレート
プルーフテスト	≥ 20 kpsi	≥ 20 kpsi	≥ 20 kpsi	≥ 20 kpsi	≥ 20 kpsi
