- 新製品

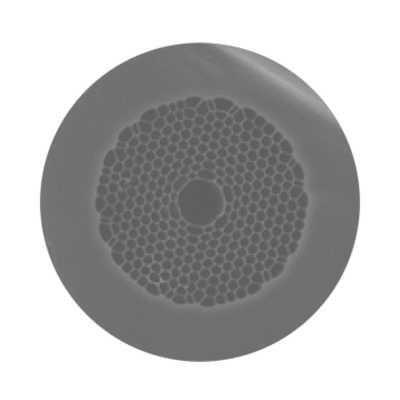

中空コア フォトニックバンドギャップファイバー
IXF-HCF シリーズ
中空コア フォトニックバンドギャップファイバーは、高空気充填率 >90% の PBG 微細構造領域で囲まれた空気コアの中を導波します。
コアが空気であり、かつ高NAによる曲げ感度が低いことに加え、光パワーの95%以上が空気中を伝搬するため、素材起因の非線形性が大幅に低減されるという利点があります。
さらに、空気/アンドーピングシリカの組み合わせは、温度変化に対して非常に優れた安定性を示すため、高精度のファイバセンシングや計測用途に最適です。
特長
- エアーコア構造、極めて低い非線形係数
- 低バックグラウンド損失
- 伝送帯域中心での低分散
アプリケーション
- パワーデリバリー
- ファイバーセンサー
- 非線形用途（パルス圧縮、シェイピング）
ラインアップ・仕様
| 型番 | IXF-HCF-11-80-750 | IXF-HCF-10-100-950 | IXF-HCF-10-110-1060 |
|---|---|---|---|
| 中心波長 | 750 ± 10 nm | 950 ± 10 nm | 1060 ± 20 nm |
| コア径 | 11 ± 1 µm | 10 ± 1 µm | 10 ± 1 µm |
| クラッド径 | 80 ± 5 µm | 100 ± 5 µm | 110 ± 5 µm |
| コア同心度誤差 | < 0.5 µm | < 0.5 µm | < 0.5 µm |
| コーティング外径 | 240 ± 10 µm | 240 ± 10 µm | 240 ± 10 µm |
| コーティング種類 | デュアルコート 高インデックスコーティング |
デュアルコート 高インデックスコーティング |
デュアルコート 高インデックスコーティング |
| 最小減衰量 | 135 dB/km | 125 dB/km | 40 dB/km |
| 透過スペクトル | 700 - 780 nm | 910 - 970 nm | 1030 - 1120 nm |
| 最大減衰量（透過スペクトル範囲） | 300 dB/km | 200 dB/km | 100 dB/km |
| コア内光パワー率 | > 90 % | > 90 % | > 90 % |
| 有効モードインデックス | ～ 0.99 | ～ 0.99 | ～ 0.99 |
| モードフィールド径 | 8.5 ± 1 µm | 8 ± 1 µm | 8.5 ± 1 µm |
技術データ

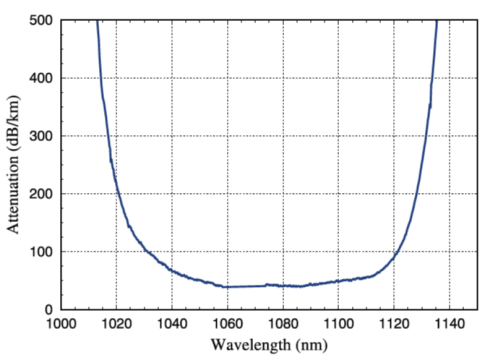

IXF-HCF-10-110-1060 の、典型的な減衰特性
