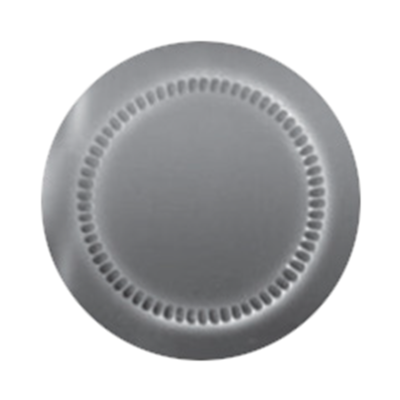

エアクラッド・シリカコアファイバー
IXF-ACF シリーズ

IXF-ACF シリーズは、純粋なシリカコア・マルチモードファイバーで、大口径コアと、超高NAを兼ね備えています。
可視域～近赤外域に至る幅広い波長帯での、

に、特に適した設計となっています。

特長

ラインアップ・仕様

型番	IXF-ACF-50-80	IXF-ACF-80-125	IXF-ACF-100-160	IXF-ACF-165-265	IXF-ACF-180-290	IXF-ACF-200-320
コア径	50 ± 3 µm	79 ± 3 µm	100 ± 3 µm	165 ± 2 µm	180 ± 3 µm	198 ± 3 µm
ウェブ厚	155 ± 15 µm	280 ± 20 µm	500 ± 100 µm	360 ± 20 µm	270 ± 50 µm	550 ± 100 µm
クラッド径	80 ± 5 µm	126 ± 3 µm	160 ± 5 µm	265± 5 µm	290 ± 5 µm	320 ± 5 µm
コーティング外径	240 ± 10 µm	255 ± 10 µm	260 ± 10 µm	460 ± 5 µm	465 ± 5 µm	475 ± 5 µm

バックグラウンド損失	・ < 25 dB/km @ 850 nm ^※ ・ < 25 dB/km @ 1300 nm ^※ ・ < 25 dB/km @ 1550 nm ^※
コーティング種類	デュアルコート高インデックスアクリレート

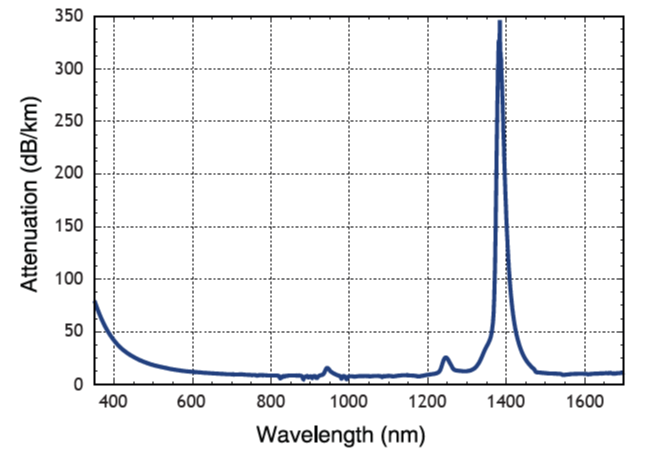

典型的な減衰特性
