可変ゲイン電圧アンプ
DLPVAシリーズ
オフセットドリフト
入力電圧の温度ドリフトは、DC 電圧アンプの品質の重大な特性の1つです。
FEMTO 電圧アンプは、精密アンプの DC 性能を有しています。したがって、100dB ゲインであっても、オフセット電圧調整を永遠に続けることなく、DC カップリングによく適合します。
バンド幅
理想的な可変ゲインアンプのバンド幅は、ゲイン設定に依存せず独立しているものです。それは、高速信号やパルス信号を測定する際にとても重要になります。FEMTO 社 DLPVA アンプは、最も高いゲイン設定まで、100kHz (-3dB) のバンド幅を保持します。広帯域ノイズは、上限カットオフ周波数を 1kHz に切換えることで低減されます。
制御
ゲイン設定、バンド幅などのパラメーターはアンプ本体のローカルスイッチで直接設定できます。
設定は、簡単で選択したゲインは LED で表示されます。
リモートコントロールは、各スイッチに対応した TTL ビットで設定します。
ローカルとリモートの混在した制御もできます。
フレキシビリティ
６種の異なったモデルにより、高いフレキシビリティを提供します。
ユーザーは、シングル入力 / 差動入力を選択できます。
バイポーラモデルでは、入力インピダンスは、1MΩ もしくはそれ以下。
FET モデルでは、他に例を見ない、1TΩ で高インピダンスソースからの信号測定を可能にします。
ノイズは、DLPVA-100-BUN-S モデルで、最小の 0.4nV/√Hz に達します。
特長
- 切換式ゲイン 最大 100dB (x 100,000)
- バンド幅 DC ～ 100kHz (1kHzと切換可)
- DC-ドリフト 0.6µV/℃
- 入力ノイズ 最小 0.4nV/√Hz
- AC/DCカップリング 切換式
- ローカル / リモート コントロール
- 入力インピダンス 最大1TΩ
応用
- 汎用ラボユースアンプ
- 自動測定
- 産業用センサー
- ディテクター用プリアンプ
- 統合測定システム
仕様・データシート
DLPVA-100/101 — 100 kHz
| モデル | DLPVA- 100-BUN-S |
DLPVA- 101-BLN-S |
DLPVA- 101-B-S |
DLPVA- 101-B-D |
DLPVA- 101-F-S |
DLPVA- 101-F-D |
|---|---|---|---|---|---|---|
| 入力ステージ | シングル入力 バイポーラ |
シングル入力 バイポーラ |
シングル入力 バイポーラ |
差動入力 バイポーラ |
シングル入力 FET |
差動入力 FET |
| 入力インピダンス 入力コネクター |
1 kΩ, BNC |
1 MΩ, BNC |
1 MΩ, BNC |
1 MΩ, Lemo® |
1 TΩ, BNC |
1 TΩ, Lemo® |
| ソースインピダンス (Typical) |
< 50 Ω | < 100 Ω | < 1 kΩ | < 1 kΩ | < 1 GΩ | < 1 GΩ |
| 下限カットオフ周波数 | 1.5 Hz (AC only) |
DC/ 1.5 Hz |
DC/ 1.5 Hz |
DC/ 1.5 Hz |
DC/ 1.5 Hz |
DC/ 1.5 Hz |
| 上限カットオフ周波数 [kHz] |
1/100 | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 |
| ゲイン [dB] | 40/60/ 80/100 |
40/60/ 80/100 |
20/40/ 60/80 |
20/40/ 60/80 |
20/40/ 60/80 |
20/40/ 60/80 |
| 入力ノイズ電圧 [nV/√Hz] |
0.4 | 0.7 | 2.4 | 3.6 | 5.5 | 6.9 |
| 入力電圧ドリフト [µV/ｰC] |
- | 0.5 | 0.7 | 0.7 | 1.3 | 1.3 |
| CMRR | - | - | - | 120 dB max. | - | 120 dB max. |
| 出力 | < 100 Ω, BNC | < 100 Ω, BNC | < 100 Ω, BNC | < 100 Ω, BNC | < 100 Ω, BNC | < 100 Ω, BNC |
| 出力電圧 | ± 10 V (@ 10 kΩ Load) |
± 10 V (@ 10 kΩ Load) |
± 10 V (@ 10 kΩ Load) |
± 10 V (@ 10 kΩ Load) |
± 10 V (@ 10 kΩ Load) |
± 10 V (@ 10 kΩ Load) |
| デジタルコントロール | TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
| データシート |
DLPVA-500 — 500 kHz
| モデル | DLPVA- 500-BLN-S |
DLPVA- 500-B-S |
DLPVA- 500-B-D |
DLPVA- 500-F-S |
DLPVA- 500-F-D |
|---|---|---|---|---|---|
| 入力ステージ | シングル入力 バイポーラ |
シングル入力 バイポーラ |
差動入力 バイポーラ |
シングル入力 FET |
差動入力 FET |
| 入力インピーダンス 入力コネクター |
1 MΩ, BNC |
1 MΩ, BNC |
1 MΩ, LEMO® |
1 TΩ, BNC |
1 TΩ, LEMO® |
| 下限カットオフ周波数 | DC / 1.5 Hz | DC / 1.5 Hz | DC / 1.5 Hz | DC / 1.5 Hz | DC / 1.5 Hz |
| 上限カットオフ周波数 ［kHz］ |
1/450 | 1/500 | 1/500 | 1/500 | 1/500 |
| ゲイン［dB］ | 40, 60, 80, 100 | 20, 40, 60, 80 | 20, 40, 60, 80 | 20, 40, 60, 80 | 20, 40, 60, 80 |
| 入力ノイズ電圧 ［nV/√Hz］ |
0.7 | 2.0 | 3.0 | 5.0 | 6.5 |
| 入力電圧ドリフト ［µV/K］ |
0.5 | 0.7 | 0.7 | 1.3 | 1.3 |
| CMRR | — | — | 120 dB max. | — | 120 dB max. |
| 出力 | 50 Ω, BNC | 50 Ω, BNC | 50 Ω, BNC | 50 Ω, BNC | 50 Ω, BNC |
| 出力電圧 | ±10 V （@ 100 kΩ Load） |
±10 V （@ 100 kΩ Load） |
±10 V （@ 100 kΩ Load） |
±10 V （@ 100 kΩ Load） |
±10 V （@ 100 kΩ Load） |
| デジタルコントロール | TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
TTL, CMOS, Opto-Isolated |
| データシート |
-
※オフセット電圧はトリマポット または 外部制御電圧にて可変。ゲイン設定LED表示。
出力短絡保護。 3ピン LEMOコネクター電源入力。 電源入力用コネクター付属。 PS-15パワーサプライ別売り。
その他詳細情報はデータシートを参照、もしくは、(株)オプトサイエンスにお問合せください。

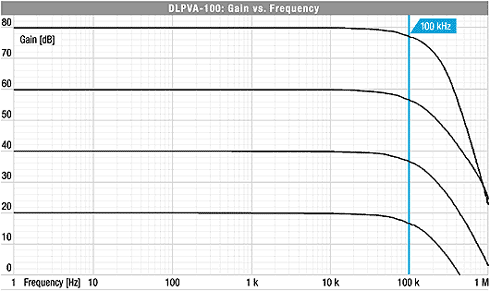

周波数特性の例（利得対周波数）
DLPVA-100/101
DLPVA-500
