THz走査型近接場顕微鏡（SNOM）
用途：走査型近接場光学顕微鏡 (SNOM、NSOM)、THz分光法 (THz-SNOM)、散乱SNOM、無開口SNOM (aSNOM)、過渡力顕微鏡 (TFM)、二重変調SNOM
SNOM 顕微鏡は、光の波長（ファーフィールドと呼ばれる）によって課せられる限界をはるかに超えることにより、光学顕微鏡の解像度を著しく向上させます。SNOM のイメージング解像度は、光学アパーチャのサイズに依存し、スキャニングチップの半径でのアパーチャレス検出の場合、10 nm 程度に低くなる可能性があります。
アパーチャレス SNOM は、入射光またはTHz放射を変調するために、共振で駆動される振動チップを使用します。先端を共振状態に保つと、センサーの感度が最大になり、位相ロックループ（PLL）で簡単に実現できます。THz 放射はチップによって変調され、ロックインアンプで検出されます。入射 THz ビームを変調するなどの二重変調アプローチにより、さらに優れた S / N を実現できます。
| 目的 | 非常に高い信号対雑音比の光学顕微鏡で高解像度検出を実行 |
|---|---|
| 利点 | 散乱 SNOM および無開口 SNOM 向けのオールインワンボックス測定ソリューション、既存のセットアップと比較して機器数を大幅に削減、120 dB ダイナミックレンジの市場で最高のデジタルロックインアンプが提供する最高のパフォーマンス、世界最速での高速スキャンデジタル PLL、クラス最高のソフトウェアプログラミングサポート |
| 関連製品 |

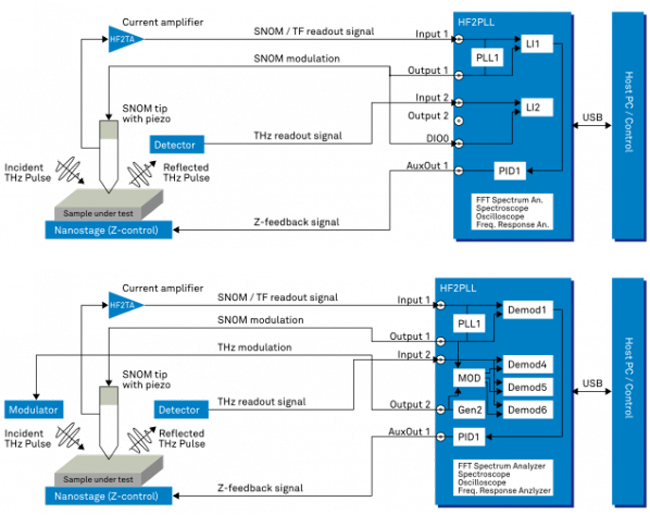

HF2PLL THz 走査型近接場顕微鏡（SNOM）セットアップ
このアプリケーションの HF2PLL フェーズロックループの主な機能
- 最大50 MHz の２つの独立した信号の復調のための統合ソリューション
- 最大50 MHz で動作する2つの独立したフェーズロックループ
- 構成可能なZフィードバック動作用の統合された４倍 PID コントローラー
- 120 dB の復調器ダイナミックリザーブ
- LabVIEW、MATLAB、Python、C ++ のクラス最高のプログラミングサポート
この文書の内容は、第三者が所有する知的財産を指す場合があります。
