精密 ・ 高速 レーザーAFセンサーユニット
PFAシリーズ
WDI社の次世代 ・ 精密オートフォーカスシステムです。 この1台の中に世界最速クラスの顕微鏡システムを実現するためのテクノロジーが搭載されています。
PFAセンサーは、WDI社の既存のセンサー、ATFシリーズからデザイン（設計）を刷新し、最新のコンポーネンツを採用、光学仕様、画像処理能力、計算処理能力、通信性能、ソフトウェア、すべての分野で飛躍的に機能が向上しています。 PFAセンサーは、幅広い用途とお客様の高い要求に柔軟に対応し、光学、画像処理、レーザー加工、通信の分野で著しい進歩に貢献します。
- より高いリフレッシュレート、および高精度 / 高速測定、さらに高い再現性を実現
- 15倍の感度（WDI社比）、グローバルシャッター、レーザーAFとビデオAFの機能強化
- メモリ、プロセッサの性能の大幅改善によるプログラマビリティの向上
- ギガビットイーサネット通信とLinux OS採用による 信頼性と機能の向上
- インターフェースを刷新し、組み込み / 統合化がシンプルに
特長
速 度
ギガビット・イーサネット通信と結合された最新の光学系、画像処理、および計算処理が、今日利用可能な最速のオートフォーカスソリューションを実現します。
精 度
強力なプロセッサと高度なアルゴリズムを伴う新しいイメージセンサーは、薄さ0.3mmほど度のサンプル上で焦点深度0. 2 5未満のオートフォーカス精度を提供します。
インテグレーション

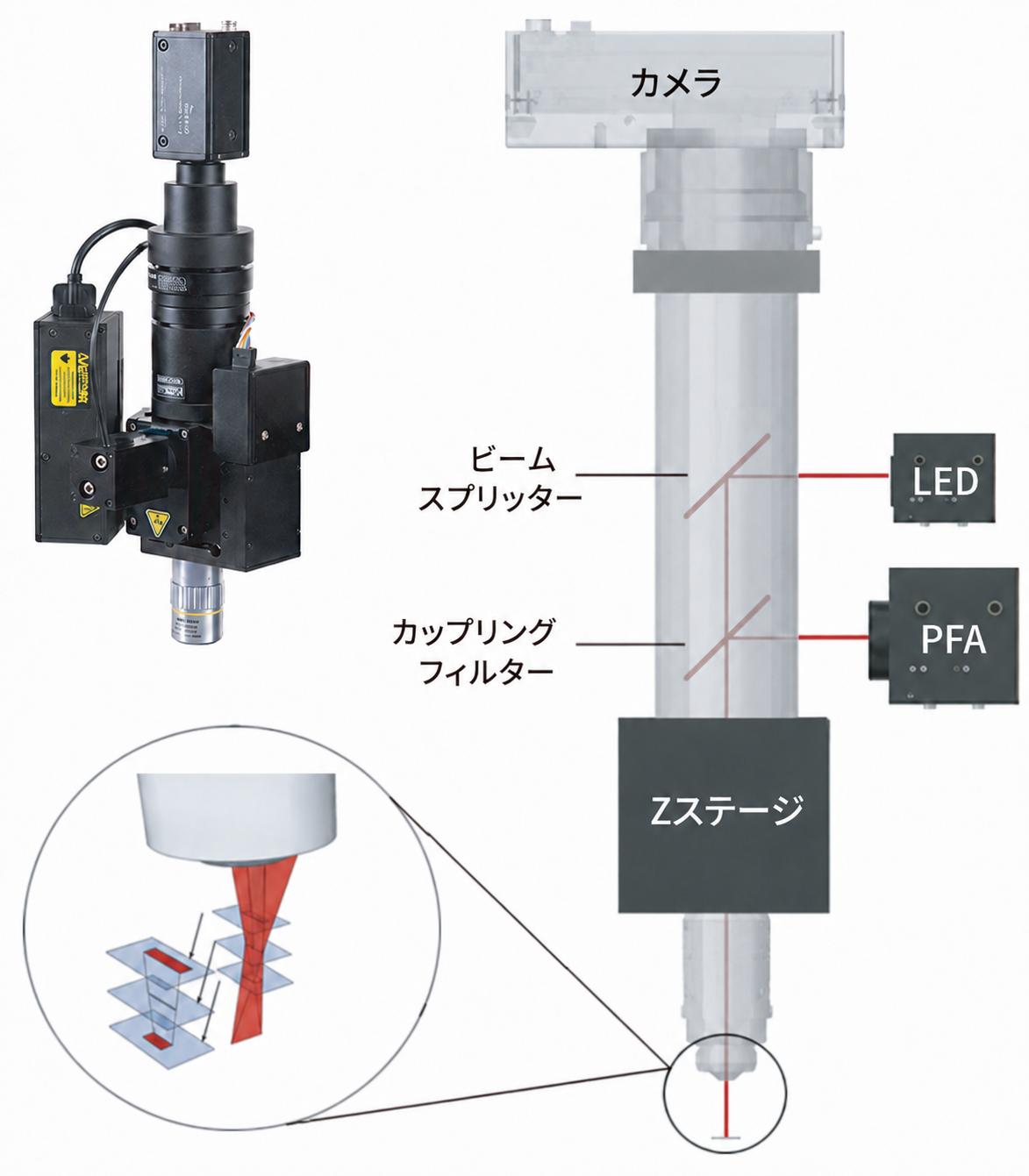

より高いパワー、強化されたレーザー整形、柔軟な出力、および直感的なソフトウェアは、外部コントローラーを必要とせずに、PFAを光学的、機械的、および電気的に一体化することをより容易にします。
柔軟性
スタンドアローン、または統合ソリューションとして使用できるのでPFAセンサーはこと実上、多くのイメージングシステム、また、FPD、半導体検査、バイオメディカルイメージング、マシンビジョン計測などの用途にも適応することができるでしょう。
- 基板、パターン化された表面、またはさまざまな反射率が混在する厳しいアプリケーション向けに、レーザオートフォーカスとビデオオートフォーカスを選択して使用可能
- 高度な表面認識機能により、多層試料中の特定の表面を識別し、連続的に焦点を合わせることが可能
- プログラム可能な16 bit ±10 V AO範囲により、サードパーティのピエゾ、リニア、またはDIO制御Zアクチュエーターと簡単に統合可能
- Alignment and Tune Upウィザードソフトウェアにより迅速かつ簡単な統合と最適化を実現
- 診断およびパフォーマンスレポートにより、リアルタイムの分析および統計メトリックを提供
仕様
| モデル | PFA-LN | PFA-SA |
|---|---|---|
| レーザー：パターン | ライン | ライン |
| レーザー出力 | Class | 最大 2.7 mW | Class 3R | 最大 2.7 mW | Class 3R |
| 使用可能波長 | 450 nm, 660 nm, 785 nm, 850 nm | 660 nm, 785 nm |
| サンプリングレート | < 3 kHz (SWIFT 5 kHz) | < 3.5 kHz (SWIFT 7 kHz) |
| 静的オートフォーカス精度 | ± 1/4 の対物焦点深度またはそれ以上 | ± 1/4 の対物焦点深度またはそれ以上 |
| 追跡オートフォーカス制度 | ± 1/3 の対物焦点深度またはそれ以上 | ± 1/3 の対物焦点深度またはそれ以上 |
| 内部プロセッサー | Xilinx ZynQ-7000 SoC | Xilinx ZynQ-7000 SoC |
| プロセッサースピード | Dual Core ARM A9 @ 533 MHz | Dual Core ARM A9 @ 533 MHz |
| FPGA Logic Cell | 85 K | 85 K |
| パソコン通信 | Gigabit Ethernet, RS485 | Gigabit Ethernet |
| メモリー | 512 MB DDR3 および 32 MB QSPI Flash | 512 MB DDR3 および 32 MB QSPI Flash |
| OS | Linux OS | Linux OS |
| スタンドオフ距離 | 最大 300 mm | 最大 300 mm |
| 内部画像センサー | 1.58 MP 3.45 µm px 226 fps | 1.3 MP 4.8 µm px 200 fps |
| シャッター型式 | 低騒音グローバルシャッター | 低騒音グローバルシャッター |
| ライン処理方法 | 動的に調整可能なROI | 動的に調整可能なROI |
| 対物レンズ(NA) | リニアレンジ (µm) |
キャプチャレンジ (µm) |
3-Sigma繰り返し精度 (µm) |
オートフォーカス速度 (ms) |
|---|---|---|---|---|
| 5X / 0.14 | ± 660 | ± 10000 | < 2 | < 75 |
| 10X / 0.28 | ± 170 | ± 6000 | < 1 | < 65 |
| 20X / 0.42 | ± 160 | ± 4300 | < 0.5 | < 120 |
| 50X / 0.55 | ± 30 | ± 1000 | < 0.5 | < 120 |
