QC 9530 シリーズ
Quantum Composers のラックマウントモデル「高安定性・低ジッター」
Quantum Composers 社の 9530 シリーズは、高精度な外部クロックPLL同期機能を備えたラックマウント型高精度パルスジェネレータ（Precision Pulse Generators）です。
PLL の設定周波数を 1 MHz 刻みで精密に調整でき、複数装置間の高精度同期や位相制御を実現します。
最大 8 チャネル構成に対応し、複数装置との同期制御やシステム組込み用途に最適です。
各チャネルの Delay／Width を独立に設定でき、外部トリガー、ゲート、バースト、デューティ動作などの多彩なモードに対応。
複数のパルスジェネレータや外部機器との完全なタイミング同期が可能で、 レーザー同期や計測システムなど、高精度な位相整合を必要とするアプリケーションに適しています。
ベンチトップモデル用 GUI ソフト（94XX／95XX GUI）に対応しており、主要パラメーターを直感的に設定可能。
外部制御インターフェースとしてUSB および RS-232を標準装備し、SCPI コマンドによる自動制御にも対応しています。
高精度クロックと精密PLL同期による優れた安定性を備え、研究開発やシステム統合環境など、高度な同期制御が求められる場面で確かな性能を発揮します。
特長と機能
- Delay／Width 設定分解能 250 ps による精密制御
- 周期ジッター（RMS）：< 25 ps（9520比でさらに低ジッター）
- 最大8チャネル対応、出力モジュール構成を柔軟に選択可能
- 外部トリガーで Continuous／Burst／Single 開始に対応
- トリガーとゲートを併用可能（TRIGで開始、GATEで許可／抑制）
- MUX機能：複数チャネルのパルスを合成し、複雑なパルス列を生成

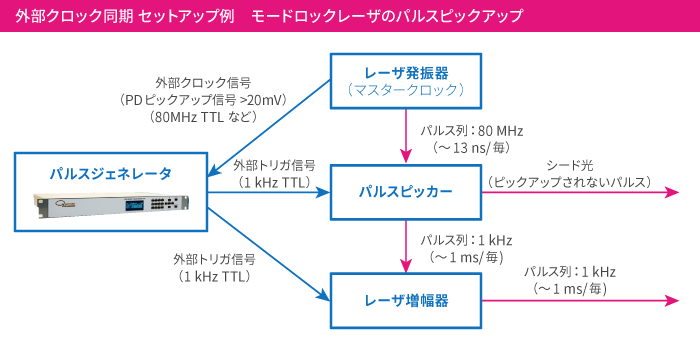

- 外部クロックPLL同期に対応、システム全体のタイミングを安定化
- インターフェース：標準でUSB／RS-232／Ethernet
GUI 操作画面
94xx/95xx GUI ソフトウェアに対応し、ベンチトップでも直感的なPC操作が可能。Delay・Width・モード設定など主要パラメーターを画面上で即座に確認・調整できます。
仕様（マニュアル準拠）
INTERNAL RATE GENERATOR（内部レートジェネレータ）
| 繰返し周波数範囲 |
0.0002 Hz ～ 20 MHz ※20 MHzはWidth < 10 ns、TTL出力のみ |
|---|---|
| 分解能 | 10 ns |
| 周期ジッター（RMS） | < 25 ps |
| バーストモード | 1 ～ 9,999,999 パルス |
|---|---|
| タイムベース | 100 MHz PLL、発振器 50 MHz／25 ppm |
| システム出力モード | Single（シングルショット）、Continuous（連続）、Burst（バースト）、Duty Cycle（デューティサイクル）、外部ゲート／トリガー |
CHANNEL TIMING GENERATOR（チャネルタイミングジェネレータ）
| Delay 設定レンジ | ±999.999... s |
|---|---|
| Delay 設定分解能 | 250 ps |
| Delay 精度 | 1 ns + (0.0001 × Delay) |
| Width 設定レンジ | 10 ns ～ 999.999... s |
| Width 設定分解能 | 250 ps |
| Width 精度 | 1 ns + (0.0001 × Width) |
|---|---|
| チャネル多重化（Multiplexer） | 任意のチャネルを任意の出力に多重化可能 |
| チャネル出力モード |
Normal（ノーマル）、Single Shot（シングルショット）、Burst（バースト）、Duty Cycle（デューティサイクル）※1 |
EXTERNAL GATE / TRIGGER INPUT（外部ゲート／トリガー入力）
| 外部トリガーレート | DC ～ 5 MHz |
|---|---|
| 外部トリガージッター （RMS） | < 800 ps |
| トリガー内部遅延 | < 160 ns |
| トリガー最小パルス幅 | 2 ns |
| ゲート制御方式 | Pulse Inhibit／Output Inhibit |
|---|---|
| ゲート極性 | Active High／Low |
| ゲート遅延 | Pulse Inhibit：約120 ns、Output Inhibit：約50 ns |
OUTPUT（出力仕様）
| TTL/CMOS出力 | 4.0 V typ（1 kΩ負荷時）、立上り時間 3 ns typ |
|---|---|
| 可変出力 | 2～20 VDC（1 kΩ）、1～10 VDC（50 Ω）、分解能 10 mV |
| 最大電流 | 200 mA typ、400 mA（短パルス時） |
| チャネル間ジッター | 25 ps（RMS） |
|---|---|
| 高電圧オプション | 35 V（AT35）、45 V（AT45） |
| 光出力オプション | 820 nm／1300 nm、STコネクター、最大5 MBd |
COMMUNICATIONS（通信仕様）
| 標準 | USB、RS232、Ethernet |
|---|---|
| プロトコル | SCPI（IEEE 488.2準拠） |
| ストレージ | 最大12構成保存 |
|---|
GENERAL（一般仕様）
| 外形寸法 | 10.5 × 8.25 × 5.5 インチ |
|---|---|
| 重量 | 約 8 lbs（3.6 kg） |
| 電源 | AC 100～240 V、50/60 Hz、< 3 A |
|---|
注記
本仕様は 9530 Operators Manual V5.2 に基づいて記載しています。オプション仕様は構成により異なる場合があります。
-
※1チャネル出力モードの動作：
Normal（ノーマル）：T0ごとにパルスを出力
Single Shot（シングルショット）：最初のT0に対して1回のみ出力
Burst（バースト）：指定数Nパルスを出力（1回のみ）
Duty Cycle（デューティサイクル）：Nパルス出力後、Mパルス休止を繰返し
