デジタルディレイ・パルスジェネレーター
9520シリーズ
多機能・高性能モデル
9520 シリーズは、多機能でありながら低コストを追求し、単純なものから複雑なタイミング制御システムまで、様々な応用に対して、パルス・トリガの発生・シンクロナイズの多様な手段を提供する、新たなハイレベルのデジタルディレイ / パルスジェネレータです。
また、新型のクロック分割機能を用い、全チャネルに異なるレートを可能にする唯一のマルチチャネルパルスジェネレータであり、それぞれの出力に対しパルス幅・パルスレート・振幅制御を行う、最大 8ch の独立デジタル制御チャネルを提供します。
出力ボードはモジュール化されており、多様な出力オプションを組合せることで、ユーザー毎のカスタマイズが可能になります。出力モジュールのオプションには、振幅調整可能な TTL/CMOS、35V 高電圧出力、波長 820nm または1310nm の光出力があります。 光学的トリガで駆動するモジュールに対しては、光入力が利用可能です。
また、9520 シリーズには USB および RS-232 インターフェースが標準で装備されており、GPIB、イーサネットインターフェースはオプションでご利用可能です。カンタムコンポーザーズ社の標準プログラミングプロトコルは下位互換性があり、また ＮＩ 社確認済みの LabVIEW™ ドライバも提供可能です。
9520シリーズ

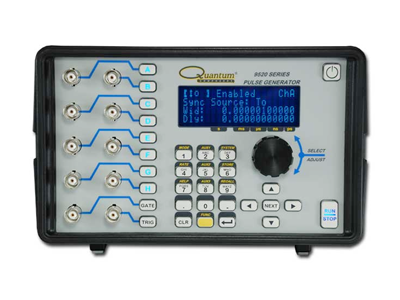

正面
背面
特長
- タイミング分解能 250 ps（ジッター 50 ps）
- チャネルとシステム設定すべてをメモリへ保存：12 メモリ保存スロットの提供
-
個別チャネルレート設定機能：各チャネルは固有のチャネルレートを設定することができます。
（To または Tx のどちらか・・・ここで Tx は、規定されたチャネルに対するチャネルレート、例えばチャネル 1 に対し T1）。これは出力チャネル毎に別々のクロックを持つのと類似しています。 - デュアル入力 (ゲート / トリガ, トリガ / トリガ)
- マルチプレキシング（多重化）：任意またはすべてのチャネルのタイミングを多重化して出力可能
-
外部クロック参照機能：これは外部クロックに同期させてシステムを動作させる機能です。
ユーザーは、フロントパネルより、10 MHz から 100 MHz の間の離散値で入力および出力リファレンス周波数を規定できます。
この機能により、複数のパルスジェネレータを、共通のクロックで位相ロックした状態で使用するなどの応用が可能になります。
仕様
システム
INTERNAL RATE GENERATOR
| Rate | 0.0002 Hz to 10.000 MHz |
|---|---|
| Resolution | 10 ns |
| Accuracy | Same as time base |
| Jitter | 50 ps |
| Settling | 1 period |
| Burst Mode | 1 to 9,999,999 pulses |
| Timebase | 100 MHz, low jitter PLL |
| Oscillator | 50 MHz, 25 ppm |
| Output Modes System | Single Pulse, Burst, Duty Cycle, Continuous |
| Control Modes | Internal Rate Generator, External Trigger, External Gate |
PROGRAMMABLE TIMING GENERATOR
| Output Modes Channel | Single Shot, Burst, Duty Cycle, Continuous |
|---|---|
| Control Modes | Internally Triggered, Externally Triggered and External Gate. |
| Output Multiplexer | Any/all channels may be multiplexed to any/all outputs |
| Delayed Output | 0 to 9,999,999 pulses |
| Timebase | Same as Internal Rate Generator |
| Delays | |
| Range | 0 ～ 1000 s |
| Accuracy | 1 ns + .0001 x Delay |
| Resolution | 250 ps |
SYSTEM EXTERNAL TRIGGER / GATE INPUT(S)
Trigger Input
| Function | Generate individual pulses, start a burst or continuous stream. |
|---|---|
| Rate | DC to 1/ (200 ns + longest active pulse) ※ |
| Slope | Rising or Falling |
| Behavior | Used to control the Internal Rate Generator |
| Insertion Delay | < 200 ns |
-
※Trig Rate：< 5 MH
Gate Input
| Function | Pulse Inhibit or Output Inhibit |
|---|---|
| Polarity | Active High / Active Low |
| Behavior | Used to control the Internal Rate Generator or any of the individual channels |
| Pulse Inhibit Delay | 150 ns |
| Output Inhibit Delay | 150 ns |
モジュール
TTL/ADJUSTABLE DUAL CHANNEL OUTPUT MODULE (STANDARD)
| Output Impedance | 50 ohm |
|---|
TTL/CMOS MODE
| Output Level | 4.0 v typ into 1 kohm |
|---|---|
| Rise time | 3 ns typ TTL |
| Slew rate | > 0.5 V/ns TTL |
| Jitter | 50 ps RMS |
ADJUSTABLE MODE
| Output Level | 2.0 to 20 VDC ※ into 1 kohm 1.0 to 10 VDC into 50 ohms |
|---|---|
| Output Resolution | 10 mV |
| Current | 200 mA typical, 400 mA max (short pulses) |
| Slew Rate | 0.1 V/ns |
| Overshoot | < 100 mV + 10% of pulse amplitude |
-
※パルス幅 > 50 ns、パルス繰返し < 5 MHz
TRIGGER/GATE DUAL INPUT MODULE(STANDARD)
| Threshold | 0.2 to 15 VDC |
|---|---|
| Maximum Input Voltage | 60 V Peak |
OPTICAL OUTPUT MODULE (OPT.L82/OPT.L130)
| Wavelength | 820 nm or 1300 nm |
|---|---|
| Max Signal Rate | 5 MBd |
| Max Link Distance | 1.5 km |
| Connector Type | ST |
OPTICAL INPUT MODULE (OPT.IL82/OPT.IL130)
| Wavelength | 820 nm or 1300 nm |
|---|---|
| Max Link Distance | 1.5 km |
| Connector Type | ST |
| Insertion Delay | < 300 ns |
| Jitter | < 15 ns |
STANDARD FEATURES/FUNCTIONS
| Communications | USB / RS232 *1 |
|---|---|
| Modular Design | Units may be specified with any combination of output modules and with a variety of Input modules. Custom modules available. |
| External Clock In | 10 MHz ～ 100 MHz User selectable in discrete values |
| External Clock Out | 10 MHz ～ 100 MHz User selectable in discrete values |
| Configuration Storage | 12 Configurations. Automatically saves current configuration on front panel power down. |
-
*1RS232 通信にはストレートケーブルをご使用ください。
技術解説動画
Menu Structure
Setting The Period To
Setting Width and Delay
デモ機
下記のデモ機を用意しています。貸出ご希望の方はご連絡ください。
| 品名 | 型番 | 数量 |
|---|---|---|
| 4ch パルスジェネレータ（本体、電源コード、取扱説明書） | 9524 | 1 |
