USBデジタルディレイ･パルスジェネレーター Emeraldシリーズ
クラス最高性能を、リーズナブルな価格で！
QuantumComposers 社の USB デジタルディレイ･パルスジェネレータは、PC と USB 接続し、PC から操作するパルスジェネレータです。
その「コンパクトさ」と、「お手頃な価格帯」から、幅広いユーザー様にご使用いただいています。
USB パルスジェネレータは、表示ディスプレイやコマンドボタンを取り除いたため、幅：約13cm、奥行：約18cm と超小型！
実験室など限られたスペースでの使用で、場所の確保に頭を悩まされたお客様にお勧めします。
また、従来のベンチトップタイプに比べ、リーズナブルな価格設定なので、
性能に妥協することなく、お手軽に導入いただけます。
Emeraldシリーズ
正面

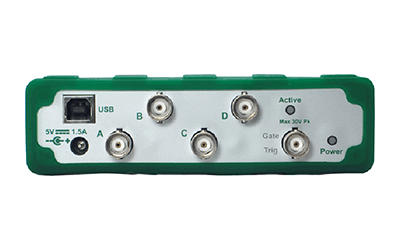

背面
背面
主な新仕様
- 4ch パルス出力
- 8ch パルスを独立設定（パルス幅、ディレイ）
- バーチャルタイマ 4ch
- 5 ps 時間分解能
- 20 MHz 外部トリガレート
- 25 MHz パルス発生レート
- 15 ps RMS ジッター
- 出力多重化機能（MUX）
- 280 ppb TCXO（温度補償型水晶発振器）搭載
- TZ50 50Ω終端用高出力オプション
-
※パラメータ設定には PC が必要ですが、設定されたパラメータで動作させるには、本体の押しボタンのみで起動/停止が行えます。
-
※BlueTooth 接続はメーカーオプションです。ご発注時にご指定下さい。

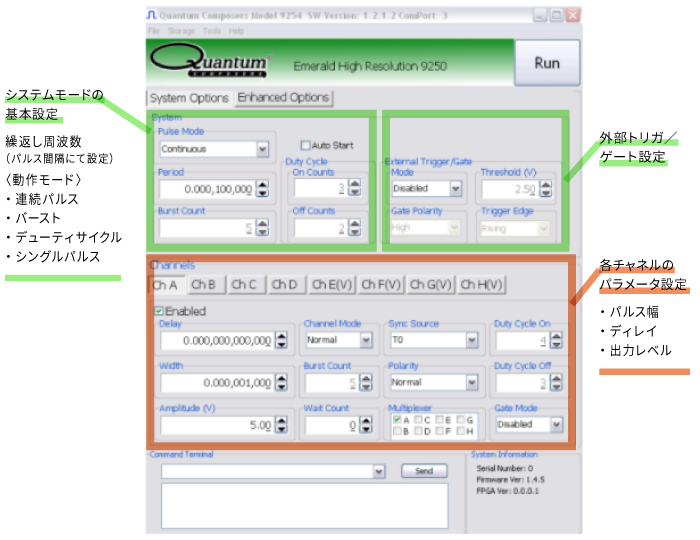

GUI 制御画面
仕様
| SPECIFICATIONS | Emerald Series |
|---|---|
| MODEL 9254 4 independent channel outputs(up to 8 independent pulses with virtual timers) | Standard Communications: USB Port Configurations: 6 Memory Slots |
INTERNAL RATE GENERATOR
| Rate (To period) | 0.00025 Hz to 25 Mhz (40 ns - 4000 s) |
|---|---|
| Resolution & Accuracy | 4 ns |
| Jitter | < 500 ps RMS |
| Burst / Duty Cycle Mode | 1 to 1,000,000 pulses |
| Timebase | 250 MHz, low jitter PLL |
| Oscillator | 25 MHz, 280 ppb crystal oscillator |
| Pulse Control Modes | Internal rate generator, external trigger / gate. |
| System Output Modes | Single, continuous, burst, duty cycle. |
| Synchronized Update Mode | Updates width and delays on command. |
PULSE / DELAY GENERATION
| Width Resolution | 4 ns |
|---|---|
| Width Range | 8 ns - 4000 s |
| Width Accuracy | 10 ns + 0.0001 x (width + delay) |
| Jitter (Channel to Channel) | 15 ps RMS + (1e -8x delay) |
| Delay Resolution | 5 ps |
| Delay Range | ±4000 s |
| Delay Accuracy | 1 ns + (0.0001 x delay) |
| Output Multiplexer | Any / all channels may be OR’d to any / all outputs. |
| Channel Output Modes | Single Shot, normal, burst, duty cycle |
| Channel Control Modes | Internally triggered or externally gated. |
| TZ50 (Optional) | 3.3 – 5.0 VDC into ≥ 1K ohm , 2.8 – 4.4 VDC into 50 ohm |
EXTERNAL GATE / TRIGGER INPUT
| Threshold | 0.2 to 15 VDC |
|---|---|
| Max Input Voltage | 30 V Peak |
| Gate Polarity | Active high / active low |
| Gate Control Modes | Pulse inhibit / output inhibit |
| Trigger Edge | Rising or falling |
| Trigger Rate | DC to 20 MHz |
| Trigger Input Jitter | < 6 ns RMS |
| Trigger Minimum Pulse Width | 20 ns |
| Trigger Insertion Delay | < 75 ns |
| Pulse Inhibit Delay | < 150 ns |
| Output Inhibit Delay | < 100 ns |
| Trigger Input | Function System will generate a To pulse for every external trigger pulse. |
OUTPUTS
| Output Impedance | 50 ohm |
|---|---|
| Output Level | 3.3– 5 VDC into ≥ 1 K ohm, 1.7–2.5 VDC into 50 ohm |
| Resolution | 20 mV |
| Current | 5 mA into 1 K ohm, 50 mA into 50 ohm |
| Rise Time (10% - 90%) | < 2ns@5 V (high impedance), < 1ns@2.5 V (50 ohm) |
| Overshoot | < 100 mV + 10 % of pulse amplitude |
COMMUNICATIONS
| Bluetooth (Optional) | Bluetooth 2.1 BlueTooth 接続はメーカーオプションです。ご発注時にご指定ください。 |
|---|---|
| Antenna | Class II Radio, 4 dBm output transmitter, - 80 dBm typical receiver sensitivity |
| Range | Typically 20 meters in open air (line-of-sight) |
| Baud Rate | 115200 bits / second |
GENERAL
| Dimensions / Weight | 7.125 x 5.1 x 1.5 inches (18.1 x 13 x 3.8 cm), 1 lb |
|---|---|
| Power & Std. Communications | Power is provided only by an external wall adapter power supply (included) |
| Voltage | + 5 VDC ± 250 mVDC |
| Current | < 1.5 A |
