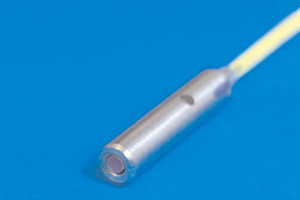

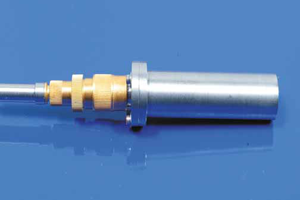

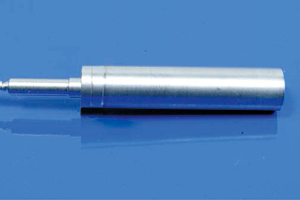

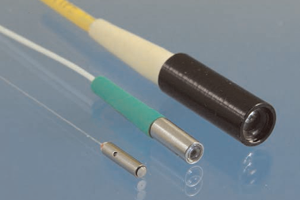

ファイバーフォーカサー
レセプタクル型 / ピグテイル型
OZ Opticsから提供されるファイバーフォーカサーは、ファイバーからの光を特定のスポットサイズに集中させることを目的として設計されております。
これらのフォーカサーは、回折限界レンズを利用することで、非常に小さな数ミクロン単位のスポットサイズを実現しますAO変調器やその他のファイバーオプティックデバイスとの組み合わせに最適であり、光学デバイスへの光の高精度なフォーカシングが求められるあらゆる応用に対応します。
コリメーターとペアで使用することで、光学デバイスへの光の効率的な入出力を実現し、デバイスの性能を最大限に引き出します。
特長
- 高出力対応
- コンパクトで頑丈なデザイン
- 低挿入損失
- 低反射減衰
-
広範囲のビーム径
- 広範囲の波長
-
GRINレンズ、非球面レンズ、
平凸レンズ、両凸レンズ、
アクロマートレンズ
- 回析限界光学系
-
シングルモード、マルチモード、
偏波保持ファイバー - フォーカサは調節可能
- 低価格
-
ピグテイルタイプと
レセプタクルタイプ
仕様
- 波長：180nm～2000nm
- 反射減衰：-25、-40、-50、-60dB
-
コネクタタイプ：NTT-FC/PC、スーパーNTT-FC/PC、ウルトラNTT-FC/PC、
アングルドNTT-FC/PC、SC、アングルドSC、AT&T-ST
- 偏光消光比：20、25または30dB
- ビーム径：0.2～22mm
- スポットサイズ：5ミクロン未満
- 波面収差：λ/4～λ/10
用途
- WDMスプリッタと集積光学素子を含む光ファイバーデバイスパッケージング
- ファイバーへのカプリング
- ファイバーから検出器へのカプリング
注文方法
以下、それぞれのタイプ・パラメーターをご指定いただき、赤色の太字をハイフンでつないでいただくと型番になります。
レセプタクル型フォーカサ
例）HPUFO-23-400/700-S- 2-3.5-5AC
フランジ径
- 外径1.3”フランジ [2]
- 外径0.79”フランジ [3]
レセプタクルコード
- NTT-FC/PC [3]
- スーパーNTT-FC/PC [3S]
- ウルトラNTT-FC/PC [3U]
- アングルドNTT-FC/PC [3A]
- SMA905&906 [5]
- AT&T-ST [8]
- SC [SC]
- アングルドSC [SCA]
-
※その他のレセプタクルについてはこちらを参照
波長
[ ] ナノメーターでご指定ください。（例えば 1550nmは 1550）
ファイバータイプ
- マルチモード [M]
- シングルモード [S]
- 偏波保持 [P]
倍率
[ ]
動作距離（mm）
[ ]
レンズタイプ
[ ]
-
※レンズタイプについてはこちらを参照
ピグテイル型フォーカサ
例）LPF-01-1550-9/125-P-2-13-4.7
コリメーター径
- 外径4.0mm、フランジなし [1]
- 外径33mm、リムーバルフランジ [2] ※1
- 外径20mm、リムーバルフランジ [3] ※1
- 外径8.0mm、フランジなし [4]
- 外径2.5mm、標準長 [5]
- 外径2.5mm、ショートタイプ [6] ※2
- 外径1.6mm、フランジなし [7]
- 外径12mm × 50mmロング [8]
-
※111.5mm～15mmより小さい直径のリムーバルフランジは注文することができます。
-
※2外径2.5mm、1.6mmのショートタイプのコリメーターは、外径0.25mmか0.9mmの被覆ファイバーのみ注文することができます。
波長
[ ] nmでご指定ください。（例えば、1550nmは 1550）
ファイバーコア / クラッドサイズ（ミクロン）
[ ] / [ ] （例えば、9/125）
-
※1その他の標準ファイバーサイズについてはこちらを参照
ファイバータイプ
- マルチモード [M]
- シングルモード [S]
- 偏波保持 [P]
倍率
[ ]
動作距離（mm）
[ ]
レンズタイプ
[ ]
-
※レンズタイプについてはこちらを参照
反射減衰量
[ ]
- 25、35dB マルチモード
- 25、40、50、60dB シングルモードか偏波保持
- 60dBは、1300nmと1550nmでのみ標準
コネクタコード
- コネクタなし [X]
- スーパーNTT-FC/PC [3S]
- ウルトラNTT-FC/PC [3U]
- アングルドNTT-FC/PC [3A]
- AT&T-ST [8]
- SC [SC]
- アングルドSC [SCA]
- LC/PC [LC]
- アングルドLC [LCA]
-
※その他のレセプタクルについてはこちらを参照
ファイバー被覆タイプ
- 外径900ミクロン、Hytrel被覆 [1]
- 外径3mmケブラ補強PVCケーブル [3]
- 外径3mm外装 [3A]
- 外径3mmステンレススチール外装 [3AS]
- 外径5mm外装 [5A]
- 外径5mmステンレススチール外装 [5AS]
-
※その他の被覆サイズについてはこちらを参照
ファイバー長（m）
[ ]
技術資料
FAQ よくある質問
Q1シングルモードファイバーおよび偏波保持ファイバーの最大許容パワー（最大パワーハンドリングレベル）はどれくらいですか？
ファイバーのコア径と使用波長によって異なります。
例えば、488 nm用のシングルモードファイバーは、通常 1 〜 3 Wの連続入力パワー（CW入力パワー）に耐えることができます。
対照的に、9/125 ファイバーは 3 〜 5 Wのパワーを透過できます。
これら2つの例の中間に位置するファイバーや波長の場合、最大パワーレベルはこの2つのレベルの間のどこかになります。
Q2パルスレーザー光源を持っています。正しいファイバーコア径をどのように選択すればよいですか？
パルスレーザーは、パルスエネルギーの持続時間（パルス幅）や繰り返し周波数などの要因を計算に考慮する必要があるため、取り扱いがより難しくなります。
お客様のアプリケーションに最適なファイバーを判断できる、当社の営業担当者までお問い合わせいただくことをお勧めします。
Q3貴社のハイパワーコネクターで端末処理された2本のファイバー同士を接続することはできますか？
いいえ、通常のコネクターのように2本のファイバーを直接嵌合（結合）することはできません。
ファイバーが空気中に浮いた構造（suspension in air）になっているため、直接嵌合させるとファイバーが破損してしまいます。
代わりに、レンズスタイル・ユニバーサルコネクターを別途ご購入いただく必要があります。
詳細については、以下のデータシートをご参照ください。
Q4マルチモードファイバーとファイバーバンドルの違いは何ですか？
マルチモードファイバーは単一のファイバーであり、光がファイバーコア内を異なる経路（モード）で伝搬できるほどコア径が十分に大きいものです。
これに対して、ファイバーバンドルは複数のファイバーを接着して束（バンドル）にしたものです。それぞれのファイバーが独立して光を伝送します。
OZ Opticsでは通常、マルチモードファイバーを提供しており、ファイバーバンドルは提供していません。
Q5ハイパワーコネクターやパッチコードを使用する際、特別な取り扱い上の注意事項はありますか？
はい、特別な注意事項があります。2つの要因を念頭に置く必要があります。
第一に、ファイバーは必ず低パワーでアライメント（位置調整）とテストを行い、
レーザーからファイバーへの良好な結合が達成されてから初めて入力パワーを上げてください。
第二に、ファイバー端面は完全にクリーンな状態に保つ必要があります。
いかなる汚染（コンタミネーション）もファイバーの焼損を引き起こす原因となります。
詳細については、データシートのアプリケーションノートをご参照ください。
Q6どのような保証を提供していますか？
OZ Optics製品は、特に断りのない限り、製品が最初の最終ユーザー（エンドユーザー）に引き渡された日から1年間、
材料および製造上の欠陥に対して保証されます。
ただし、設置時や高パワーでの動作時にパッチコードの端面が焼損した場合、その故障は通常、アライメントずれや汚染など、
当社の管理の及ばない要因によるものです。
そのため、このような性質の故障は通常、保証の対象外となります。
