LED測定用フォトダイオードセンサー
PD300RM-UV / PD300RM-8W
PD300RM-UV は、レーザープリンタや LED などの照射量測定や総露光量測定に最適なフォトダイオードセンサーです。
UV領域対応、波長レンジ200～850nm、照射量測定レンジ15nW/cm2～300mW/cm2となっています。
PD300RM-8W は、最大 8W/cm2 まで測定可能でこちらもレーザープリンタやLEDなどの照射量測定や総露光量測定に最適モデルです。
有効口径8mm、コサイン補正用ディフューザ付き、波長レンジ350～850nm、照射量測定レンジ 0.2uW/cm2～8W/cm2 です。
特長
- 照射量測定 W/cm2、総露光量測定 J/cm2
- コサイン補正
- 200nm～850nm
- 有効口径 ⌀8mm
- ナローバンド LED 光源測定向け
仕様
| モデル | PD300RM-UV | PD300RM-8W |
|---|---|---|
| ディテクタータイプ | シリコン | シリコン |
| 入力ポート・有効口径 | ⌀8mm | ⌀8mm |
| 波長帯域 | 200nm～850nm | 350nm～850nm |
| 測定表示形式 | 照射量 (Irradiance) ［ W/cm2 ］ 総露光量 (Dosage) ［ J/cm2 ］ |
照射量 (Irradiance) ［ W/cm2 ］ 総露光量 (Dosage) ［ J/cm2 ］ |
| 照射量レンジ | 15nW/cm2～300mW/cm2 | 0.2µW/cm2～8W/cm2 |
| 照射量スケール | 300nW/cm2～300mW/cm2 (7スケール) / AUTOレンジ |
30µW/cm2～30W/cm2 (7スケール) / AUTOレンジ |
| 分解能 | 0.1nW/cm2 | 0.01nW/cm2 |
| 最大照射量 | 200nm～450nm, 300mW/cm2 450nm～700nm, 150mW/cm2 700nm～850nm, 100mW/cm2 |
350nm～450nm, 8W/cm2 450nm～850nm, 3W/cm2 |
| 照射サンプリングレート | 500/秒 | 500/秒 |
| 校正精度 （誤差 vs 波長）*1*2 |
±8% （200nm～250nm） ±5% （250nm～400nm） ±3% （400nm～850nm） |
±5% （350nm～400nm） ±4% （400nm～850nm） |
| 熱係数 | -0.03％/℃ | -0.03％/℃ |
| ダメージスレッショルド | 10W/cm2 | 50W/cm2 |
| 最大パルスエネルギー （パルス幅ns） |
0.4µJ | 20µJ |
| 出力ノイズレベル | 1nW/cm2 | 5nW/cm2 |
| 応答速度 （表示器併用・0-95% 到達時間における代表値） |
0.2秒 | 0.2秒 |
| 出力直線性 | ±0.5% | ±0.5% |
| f'2 コサイン補正ファクタ精度 | 4% | 4% |
| 寸法 | ⌀35mm×21mm（図面参照） | ⌀35mm×21mm（図面参照） |
| 重量 | 110kg | 110kg |
| 動作温度 | -20℃～＋60℃ | -20℃～＋60℃ *3 |
| 保管温度 | -20℃～＋80℃ | -20℃～＋80℃ |
| 対応ディスプレイ | StarLite（スターライト） *4 | StarLite（スターライト） *4 |
| バージョン | ||
| 製品番号 | 7Z02479 | 7Z02480 |
-
*1レーザーでの校正精度になります。LED での校正精度はピーク波長、波長バンド幅公差に依存します。詳細は別途お問合せください。
-
*2NISTが規定する校正の不確かさを含む精度になります。
-
*32 分間の連続照射（>5W/cm2）を超えない範囲でご使用ください。
-
*4StarLiteディスプレイ本体での使用は対応していますが、USBオプションでStarLabアプリケーションを使用した測定には対応していません。

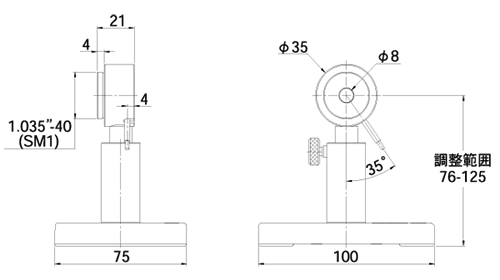

図面
