4象限光検出器

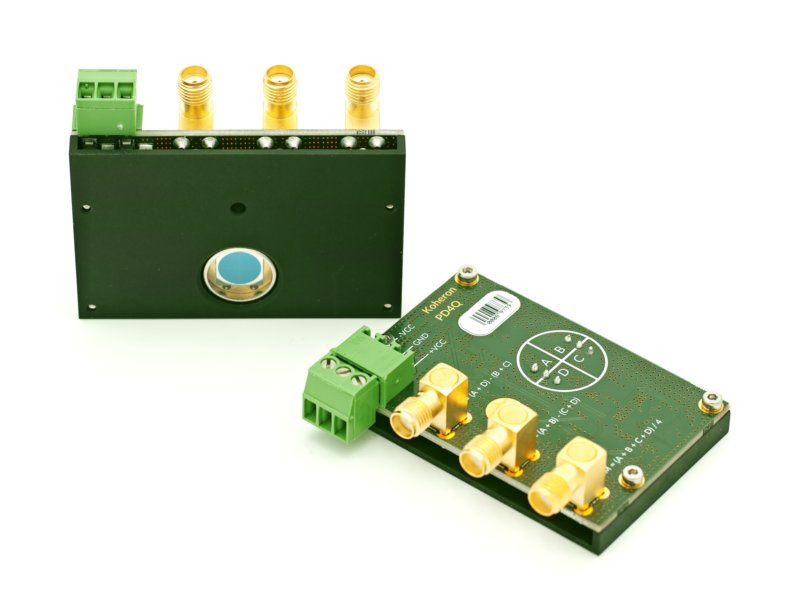

PD4Q
レーザビーム位置を測定
PD4Qは、100 kV/Aのトランスインピーダンス・ゲインと250 kHzの帯域幅を持つ4象限光検出器です。
PD4Qは3つの電圧を出力する： X=(A+D)-(B+C)、Y=(A+B)-(C+D)、SUM=(A+B+C+D)/4。
低ノイズと高ダイナミックレンジにより、PD4Qは10 kHzの帯域幅で20 nm以下の分解能でレーザビーム位置を測定することができます。
仕様
ディテクタ
| PD4Q-10k | PD4Q-100k | |
|---|---|---|
| 波長範囲 | 400 nm to 1050 nm | 400 nm to 1050 nm |
| 1象限あたりの受光エリア | 12.3 mm² | 12.3 mm² |
| フォトダイオードのピーク応答性 (@ 900 nm) | 0.64 A/W | 0.64 A/W |
| 最大光電流 (1象限) | 1 mA | 100 µA |
電気特性
| PD4Q-10k | PD4Q-100k | |
|---|---|---|
| 3 dB 帯域幅 | 500 kHz | 250 kHz |
| トランスインピーダンス利得 | 10 kV/A | 100 kV/A |
| ノイズ等価パワー(at 10 kHz) | 8.3 pW/√Hz | 1.6 pW/√Hz |
| 出力インピーダンス | 1 kΩ | 1 kΩ |
| 出力電圧範囲 | -10 V to 10 V | -10 V to 10 V |
| 出力コネクタ | SMA female connector | SMA female connector |
電源
| PD4Q-10k | PD4Q-100k | |
|---|---|---|
| プラス電源電圧 | 11.5 V to 13 V, nom. 12 V | 11.5 V to 13 V, nom. 12 V |
| マイナス電源電圧 | -13 V to -11.5 V, nom. -12 V | -13 V to -11.5 V, nom. -12 V |
| 静止電流 | 20 mA | 20 mA |
| 最大電流 | 75 mA | 75 mA |
その他
| PD4Q-10k | PD4Q-100k | |
|---|---|---|
| 大きさ | 60 mm x 49 mm x 18 mm | 60 mm x 49 mm x 18 mm |
| 動作温度範囲 | 0 ℃ ～ 50 ℃ | 0 ℃ ～ 50 ℃ |
| 重さ | 43 g | 43 g |
