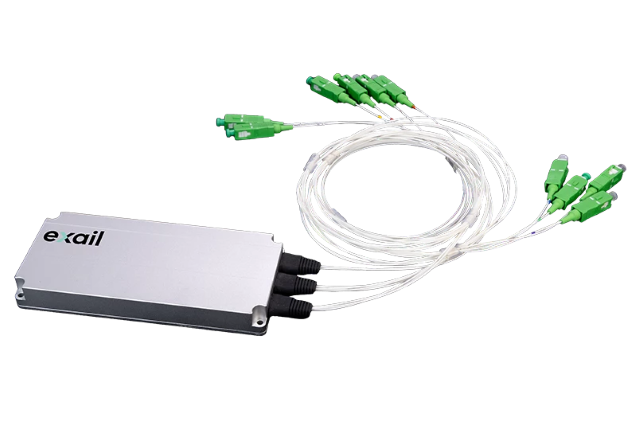

180° 光ハイブリッド
COH180
「位相」「振幅」の抽出を実現する、 180°光ハイブリッド
180° 光ハイブリッド「COH180」は、シングル偏光から「位相」「振幅」を抽出するための、コンパクトな光学システムです。
信号光とローカルオシレーター（LO）光の間で、4つの180°ずつ位相をずらした干渉を行うことにより、信号の同相（I：In-phase）および直交（Q：Quadrature）成分を取り出すことができます。
COH180は完全パッシブ型、かつ非熱依存構造を採用しており、またコンパクトな設計により、あらゆる光学システムへの組み込みが非常に容易です。
特長
- シングル偏光、デュアル偏光に対応
- 極めてコンパクトな設計
- 優れた温度安定性
- シングルモードファイバ、偏波保持ファイバから指定可能
- O-Band ～ L-Band までの波長帯をカバー
- 出力のバランス（均一性）を高めた「 U オプション（Optimized Uniformity」もご用意
アプリケーション
- コヒーレント検出
-
光通信システム
- QPSK（四位相偏移変調）、QAM（直交振幅変調）信号の復調
- OCT（光コヒーレンストモグラフィ）
-
LiDARシステム
- 量子通信（CV-QKD）
- レーザー通信
- 衛星コンステレーション通信
スペック
絶対最大定格
動作条件
| 最大入力パワー | 300 mW |
|---|---|
| 保管温度 | -40 ～ +80 ℃ |
| 湿度 | 5 ～ 85 % |
| ファイバー曲げ半径 | 20 mm |
| 動作温度 | Min：0 ℃ ～ Max：70 ℃ |
|---|---|
| 動作波長 |
・ O-Band（1260 ～ 1360nm） ・ E-Band（1360 ～ 1460nm） ・ S-Band（1460 ～ 1530nm） ・ C-Band（1529 ～ 1565nm） ・ C+L-Band（1520 ～ 1630nm） |
光学特性
| Min | Typ | Max | 備考 | |
|---|---|---|---|---|
| 付加挿入損失 ※1 ※2 ※3 | ー | 1.0 dB | 2.0 dB | 構造的な3 dB or 6 dB の損失を含む |
| 挿入損失均一性 ※1 ※2 | ー | 0.8 dB | 1.5 dB | |
| ULデュアル均一性 ※1 ※2 | ー | 0.5 dB | 1.0 dB | 出力間バランス |
| スキュー ※3 | ー | 0.5 ps | 1.0 ps | コネクタ端で測定 |
| 光リターンロス | 35 dB | ー | ー |
-
※1すべての偏光状態において、動作温度範囲・動作波長範囲で測定
-
※2ローカルオシレーターからの信号
-
※3すべての出力
