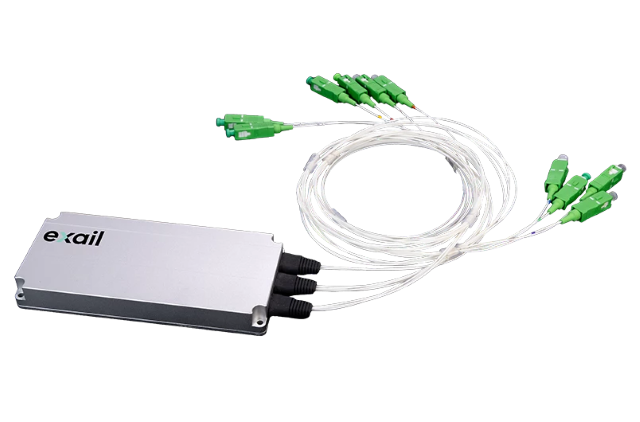

90° 光ハイブリッド
COH090
「位相」「振幅」の抽出を実現する、 90° 光ハイブリッド
90° 光ハイブリッド「COH090」は、シングル偏光から「位相」「振幅」を抽出するための、コンパクトな光学モジュールです。
信号光とローカルオシレーター（LO）光の間で、4つの90°ずつ位相をずらした干渉を行うことにより、信号の同相（I：In-phase）および直交（Q：Quadrature）成分を取り出すことができます。
COH090は完全パッシブ型であり、非熱依存構造を採用しています。
また波長に応じて90°位相を微調整できる、位相調整オプション（Phase Tunable Option）もご用意しています。
特長
- シングル偏光、デュアル偏光に対応
- 極めてコンパクトな設計
- 優れた温度安定性
- シングルモードファイバ、偏波保持ファイバから指定可能
- O-Band ～ L-Band までの波長帯をカバー
-
出力のバランス（均一性）を高めた「 U オプション（Optimized Uniformity」、
位相の微調整が可能な「 T （Phase Tunable）オプション」もご用意
アプリケーション
- コヒーレント検出
-
光通信システム
- QPSK（四位相偏移変調）、QAM（直交振幅変調）信号の復調
- OCT（光コヒーレンストモグラフィ）
-
LiDARシステム
- 量子通信（CV-QKD）
- レーザー通信
- 衛星コンステレーション通信
スペック
絶対最大定格
動作条件
| 最大入力パワー | 300 mW |
|---|---|
| 保管温度 | -40 ～ +80 ℃ |
| 湿度 | 5 ～ 85 % |
| ファイバー曲げ半径 | 20 mm |
| 最大入力電圧 | 4 V (for phase tunability option only) |
| 動作温度 | Typ：10 ℃ ～ Max：35 ℃ |
|---|---|
| 動作波長 |
・ O-Band（1285 ～ 1335nm） ・ E-Band（1360 ～ 1460nm） ・ S-Band（1460 ～ 1530nm） ・ C-Band（1529 ～ 1565nm） ・ L-Band（1520 ～ 1630nm） |
光学特性（SP ： Single Polarization）
| オプション | Min | Typ | Max | 備考 | |
|---|---|---|---|---|---|
| 信号挿入損失 ※1 | ー | ー | 7.0 dB | 8.5 dB | |
| LO挿入損失 ※1 | ー | ー | 7.0 dB | 8.5 dB | |
| UL均一性 ※1 ※2 |
|
ー ー |
1.0 dB 0.5 dB |
1.5 dB 1.0 dB |
|
| ULデュアル均一性 ※1 ※2 |
|
ー ー |
0.5 dB 0.2 dB |
1.0 dB 0.5 dB |
出力間バランス |
| 位相シフト（I-Q間） ※1 | ー | 85 ° | 90 ° | 95 ° | |
| スキュー ※3 | ー | ー | 0.5 ps | 1.0 ps | コネクタ端で測定 |
| 光リターンロス | ー | 35 dB | ー | ー | |
| 位相可変範囲 |
|
± 20 ° | ー | ー | BNC入力に3 V 印加時 |
-
※1すべての偏光状態において、動作温度範囲・動作波長範囲で測定
-
※2ローカルオシレーターからの信号
-
※3すべての出力
光学特性（DP ： Dual Polarization）
| オプション | Min | Typ | Max | 備考 | |
|---|---|---|---|---|---|
| 信号挿入損失 ※1 | ー | ー | 7.5 dB | 8.5 dB | |
| LO挿入損失 ※1 | ー | ー | 10.2 dB | 11.5 dB | |
| UL均一性 ※1 ※2 |
|
ー ー |
1.0 dB 0.5 dB |
2.0 dB 1.0 dB |
|
| ULデュアル均一性 ※1 ※2 |
|
ー ー |
0.8 dB 0.2 dB |
1.5 dB 0.5 dB |
出力間バランス |
| 位相シフト（I-Q間） ※1 | ー | 85 ° | 90 ° | 95 ° | |
| スキュー ※3 | ー | ー | 0.5 ps | 1.0 ps | コネクタ端で測定 |
| 光リターンロス | ー | 35 dB | ー | ー | |
| 位相可変範囲 |
|
± 20 ° | ー | ー | BNC入力に3 V 印加時 |
-
※1すべての偏光状態において、動作温度範囲・動作波長範囲で測定
-
※2ローカルオシレーターからの信号
-
※3すべての出力
注文方法
型番： COH090 - ① - ② - ③ - 000 - ④ - ⑤ - ⑥ - ⑦ - ⑧
① 偏光
- SP (Single Polarization)
- DP (Dual Polarization)
- NP (Non-polarized SM input for LO and Si Mandatory)
② オプション
- 0 (Standard design)
- U (Optimized Uniformity)
- T (Phase Tunable)
- BBM2 (Design for space)
③ 中心波長
- 1310 (1310 nm)
- 1410 (1410 nm)
- 1495 (1495 nm)
- 1547 (1547 nm)
- 1575 (1575 nm)
④ 信号入力ファイバ
- SM (Single Mode SMF28)
- PM (Polarization Maintaining Panda type)
⑤ 出力ファイバ
- SM (Single Mode SMF28)
- PM (Polarization Maintaining Panda type)
⑥ 信号入力コネクタ
- FU（FC/UPC）
- FA（FC/APC）
- SU（SC/UPC）
- SA（SC/APC）
⑦ ローカルオシレータコネクタ
- FU（FC/UPC）
- FA（FC/APC）
- SU（SC/UPC）
- SA（SC/APC）
⑧ 出力コネクタ
- FU（FC/UPC）
- FA（FC/APC）
- SU（SC/UPC）
- SA（SC/APC）
