殺菌用UV反射計
LCR-20

なぜUV反射量を測定？

UV反射量は、殺菌用UV光システムを室内に設置する際に重要な項目となります。 反射材や壁紙の色の仕様を定める場合は特に重要です。

LCR-20 UV反射計

LCR-20は、平面上からの紫外光反射を測定できるよう設計されています。センサーの配置を変えることで45°および 0°の反射測定が行えます。LCR-20の構成は、コリメートされたUV LED光源・光源の出力変動をモニタする検出器・UV放射計 UV-37xxシリーズから構成されています。受光シグナルは特別仕様のX1表示計にて測定・修正・評価されます。UV光源と表示計は充電式リチウムイオン電池で駆動します。現場での再校正には、オプションのODM参照標準を使用して45°/ 0°（拡散反射）での校正を行い、45°/45°（鏡面反射）での再校正には、UVミラーをオプションで提供します。可能な限り最高のトレーサビリティを確保するために、参照標準には2つのバージョンがあります。1つはトレーサブルな校正付き、もう1つは校正なしです。校正なしのバージョンは、常用標準として現場​​で使用され、校正された標準は常用標準の調整用なのでたまにしか使いません。参照標準は、コンタミを避けるために、蓋付きのハウジングで提供されます。

フリーハンドの測定装置

測定器に内蔵されているUVLEDベースの光源は、パワーモニタで出力が補正されています。これにより、温度や位置などの光源へのすべての影響が補正されるため、現場でのフリーハンド測定が可能になります。迅速な測定を簡単に実行できることがLCR-20の特長です。

測定の手順

• ①
  光源とX1-5 V01 表示計の接続
• ②
  0/45°の位置での拡散測定の場合、オプションのODM参照標準を使用して再校正を実行。
• ③
  試験サンプル/表面への位置合わせ
• ④
  測定開始
• ⑤
  測定値の表示
• ⑥
  45°/45°での鏡面反射測定には、鏡面校正標準を使用し、手順3〜5を繰り返します。
• ⑦
  全反射率測定の場合、項目5の両方の測定結果を合計します (拡散 + 鏡面反射)。

トレーサブルな測定

トレーサブルな測定値が必要なアプリケーション向けに、Gigahertz-Optik社ではODM反射標準を提供しています。

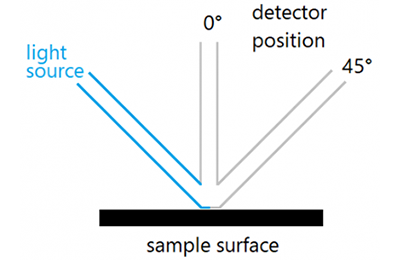

LCR-20の測定ジオメトリ

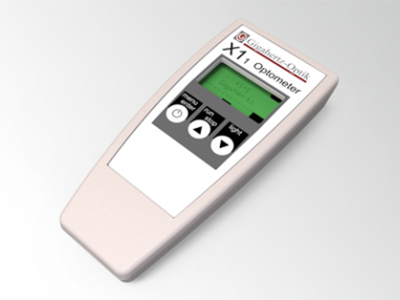

X1表示計

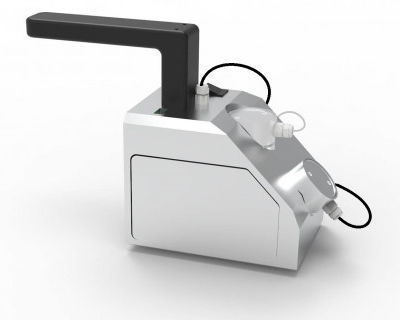

光源と検出器を備えたLCR-20反射計
