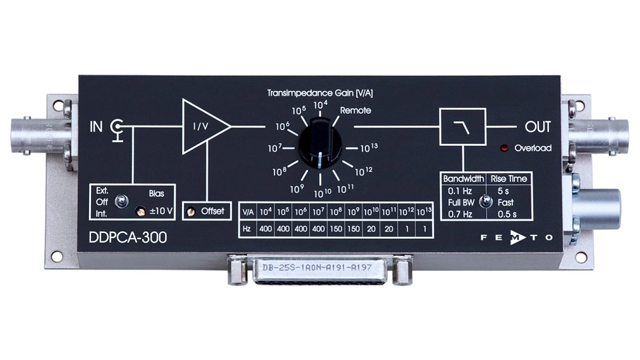

サブフェムトアンペア 電流アンプ
DDPCA-300
可変ゲイン サブフェムトアンペア 電流アンプ DDPCA-300 は、FEMTO 社の幅広い低ノイズ電流アンプ製品群の最新作です。他に類を見ない独自の設計により、入力ノイズを 0.2 fA/√Hz / 0.4 fA peak-to-peak にまで低減しました。ゲインは、104 から 1013 まで、手動またはリモート制御によって切り換えることができます。これにより、本アンプはサブフェムトアンペア (fA) からミリアンペア (mA) までの、240dB をこえるダイナミックレンジをカバーしています。また、ケーブルによるノイズピックアップを防ぐため、信号源に近接して使用できるコンパクトに設計されています。
特長
- 0.4 fA ピーク-to-ピークノイズ
- トランスインピーダンスゲイン 104 ～ 1013 V/A
- サブ fA から mA 測定における、240 dBのダイナミックレンジ
- DUTバイアス用に、入力部にアジャスタブル電圧印加可
- 信号源に近接して使用するためのコンパクトケース
- (各種設定の) 手動および遠隔制御
応用
- 光およびイオン化ディテクタ用アンプ
- MOS、JFET構造のI/V特性測定
- 量子、バイオ 実験
- 分光
- 高抵抗測定
- デジタル電圧計やA/Dコンバータのプリアンプ
仕様・データシート
Model：DDPCA-300
| トランスインピダンス [V/A] |
104 | 105 | 106 | 107 | 108 | 109 | 1010 | 1011 | 1012 | 1013 |
|---|---|---|---|---|---|---|---|---|---|---|
| 帯域 *1 (- 3 dB) [Hz] |
400 | 400 | 400 | 400 | 150 | 150 | 20 | 20 | 1 | 1 |
| 立上り時間 *1 (10% - 90%) [ms] |
0.8 | 0.8 | 0.8 | 0.8 | 2.3 | 2.3 | 17 | 17 | 350 | 350 |
| 積分入力ノイズ *1 (Peak-Peak) |
7nA | 7nA | 70pA | 70pA | 1.2pA | 1.2pA | 50fA | 50fA | 2fA | 2fA |
| 入力ノイズ密度 [/√Hz] | 45pA | 45pA | 0.5pA | 0.5pA | 15fA | 15fA | 1.3fA | 1.3fA | 0.2fA | 0.2fA |
| 精度 | Gain ± 1 % |
|---|---|
| 可変ローパスフィルター | 3段階 設定：Full Bandwidth / 0.7 Hz / 0.1 Hz |
| 出力性能 | ± 10 V, ± 30 mA |
| バイアス電圧 | ± 10 V, max. 10 mA, アンプ入力部に接続, トリマポット又は遠隔制御電圧にて調整 |
| 電源入力 | ± 15 V, + 70 mA / - 15 mA typ., ± 150 mA を推奨 |
| 制御インターフェース | TTL/CMOS コンパチ 光学アイソレート デジタル入力 x 4、バイアス制御アナログ電圧入力 |
| 寸法 | 170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.) |
| データシート |
-
※上記表中の帯域、立上り時間、積分入力ノイズは、ローパスフィルター Full bandwidthにて達成しています。
ローパスフィルター設定を0.7Hzもしくは0.1Hzにすることで、より低いpeak-peakノイズ値を達成できます。
本シリーズ最小である0.45fAのpeak-peakノイズは、ゲイン10<sup>12</sup> and 10<sup>13</sup> V/A、ローパスフィルター設定 0.1Hzで得られています。
オフセットは、トリマポットにて調整。オーバーロードは、LEDによる表示とデジタル制御信号出力。±2kVの瞬時高電圧入力保護。
出力短絡保護。電源入力 3ピン LEMOソケット。ケーブル用対応LENOコネクター付属。オプションにてPS-15電源提供。
その他の情報は、データシートを参照、もしくは (株)オプトサイエンス にご連絡ください。
Femto Ampere Measurements in Real-Time without Averaging
