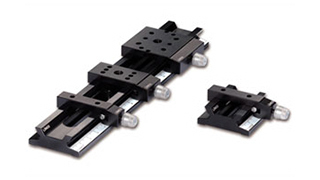

レール FLS 40
黒アルマイト処理のFLS 40レールシステムには高いリニアリティ、低いねじれ特性があります。 LINOS マイクロベンチのマウントプレートをキャリア FLR 40に取り付けて、光軸高さ40mm（マイクロベンチ マウンティングホルダーと同じ高さ）で光学システムをレール FLS 40上に構築できます。
レール上にはアライメントに便利な目盛りがついています。 レールの長さは40mm～1,000mmから選択できます。
特長
- レール式マイクロ光学ベンチ
- 高い安定性
- レールによる正確なガイド
- 目盛付き
- レールの固定位置調整用のスロット穴
- LINOS マイクロベンチシステムと互換性あり
- 黒色アルマイト処理アルミニウム製
- 質量 1.0kg/m
- 直進性 0.3mm/m
- ねじれ 0.2°/ｍ
製品一覧 ・ 仕様
| 型番 | 製品名 | Length ［mm］ | Weight ［kg］ |
|---|---|---|---|
| G061351000 | Flat rail FLS 40-40 | 40 | 0.04 |
| G061352000 | Flat rail FLS 40-100 | 100 | 0.1 |
| G061353000 | Flat rail FLS 40-150 | 150 | 0.15 |
| G061354000 | Flat rail FLS 40-200 | 200 | 0.2 |
| G061355000 | Flat rail FLS 40-250 | 250 | 0.25 |
| G061356000 | Flat rail FLS 40-300 | 300 | 0.3 |
| G061358000 | Flat rail FLS 40-400 | 400 | 0.4 |
| G061359000 | Flat rail FLS 40-500 | 500 | 0.5 |
| G061360000 | Flat rail FLS 40-700 | 700 | 0.7 |
| G061361000 | Flat rail FLS 40-1000 | 1000 | 1 |
価格表
-
※送料については、以下のページから詳細をご確認ください。
送料（配送料）について
図面

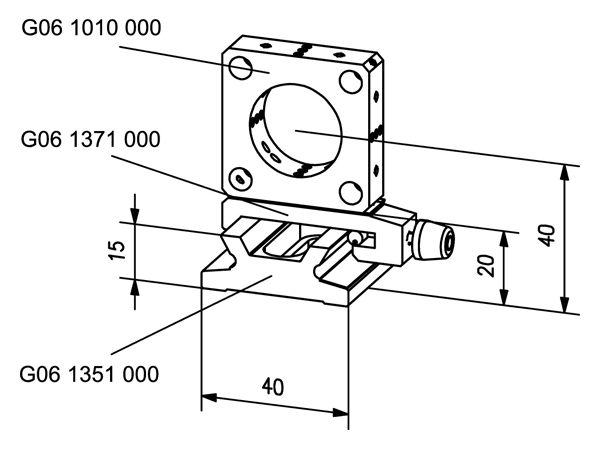

System dimensions

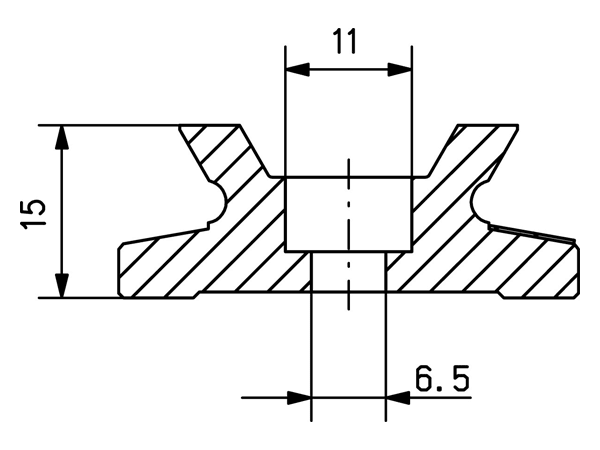

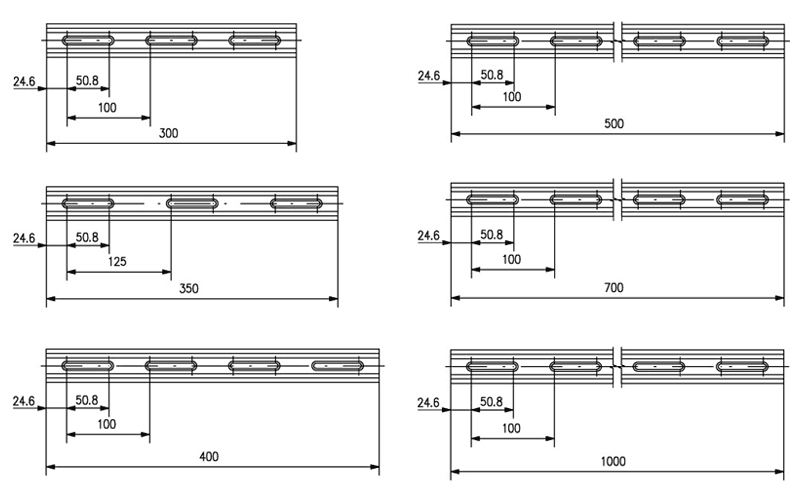

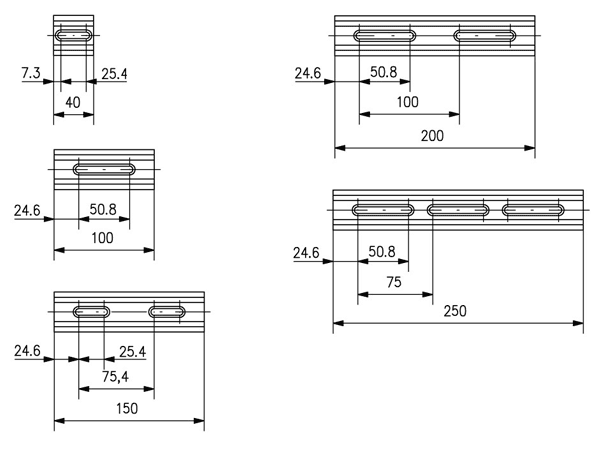

Rail dimensions
技術資料
- CAD file for G061351000 (dxf) / 2D
- CAD file for G061351000 (step) / 3D
- 3D PDF file for G061351000
- CAD file for G061352000 (dxf) / 2D
- CAD file for G061352000 (step) / 3D
- 3D PDF file for G061352000
- CAD file for G061353000 (dxf) / 2D
- CAD file for G061353000 (step) / 3D
- 3D PDF file for G061353000
- CAD file for G061354000 (dxf) / 2D
- CAD file for G061354000 (step) / 3D
- 3D PDF file for G061354000
- CAD file for G061356000 (dxf) / 2D
- CAD file for G061356000 (step) / 3D
- 3D PDF file for G061356000
- CAD file for G061359000 (dxf) / 2D
- CAD file for G061359000 (step) / 3D
- 3D PDF file for G061359000
- CAD file for G061361000 (dxf) / 2D
- CAD file for G061361000 (step) / 3D
- 3D PDF file for G061361000
