キャリア FLR 40

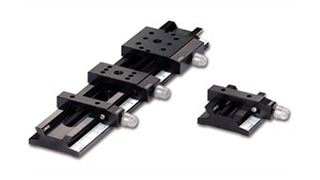

キャリア FLR 40は、レール FLS 40と組み合わせて使用します。 スプリング式のつまみでレール上に位置を固定します。 つまみを緩めてもスプリングのテンションによってキャリアの位置は保持され、キャリアはレール上をなめらかにすべるので位置の変更が簡単です。 結果として位置を変えてもキャリアにガタ付きは起りません。
キャリア上には20mm間隔の穴があり、マウントプレートなどLINOS マイクロベンチ部品の固定ができます。 さらにキャリア FLR 40-40上にはキューブ 25 or 30を固定するための穴があるので、マイクロベンチキューブを使った3次元の光学セットアップが可能です。 中心のM6ネジ穴にはポストやコラムをマウントできます。
特長
- スプリング負荷式のクランプでなめらかな位置移動
- 位置固定用のつまみ
- 黒色アルマイト処理
- マイクロベンチ部品固定用の20mm間隔穴
- ポストやコラムをマウントできるセンターのM6ネジ穴
- 光軸高さ40mmで、LINOS マイクロベンチ光学システムとの接続が簡単
製品一覧 ・ 仕様
| 型番 | 製品名 | Width ［mm］ |
|---|---|---|
| G061371000 | Carrier FLR 40-10 | 10 |
| G061372000 | Carrier FLR 40-20 | 20 |
| G061373000 | Carrier FLR 40-34 | 34 |
| G061374000 | Carrier FLR 40-40 | 40 |
| G061378000 | Carrier FLR 40-80 | 8 |
図面

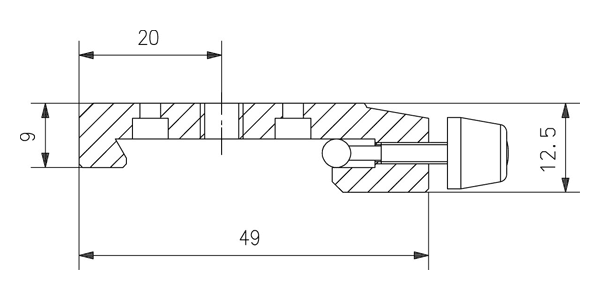

Dimensions carrier FLR 40

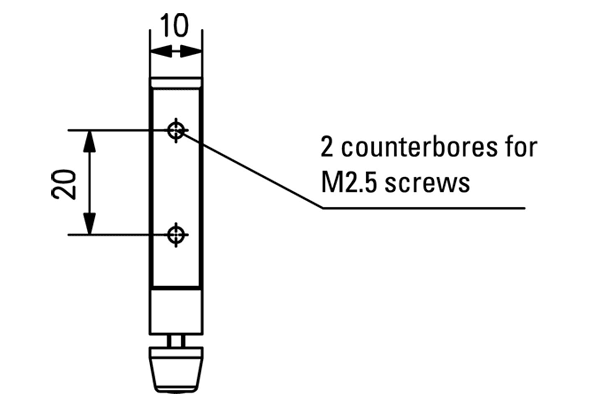

FLR 40-10 for assembling a Microbench mounting plate or Microbench positioning systems

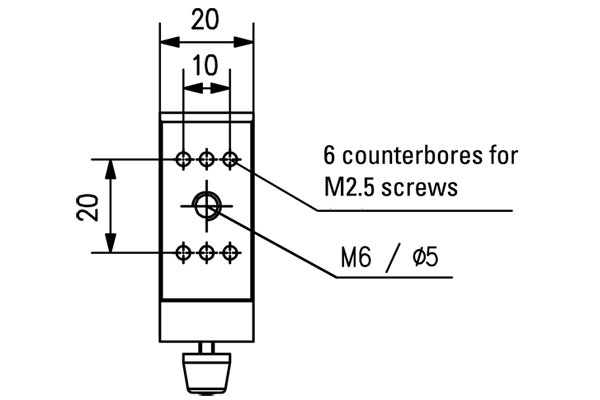

FLR 40-20 for assembling Microbench positioning systems and mounting plates as well as rods (14 mm diameter) Nanobench base plate N, and Nanobench holder N

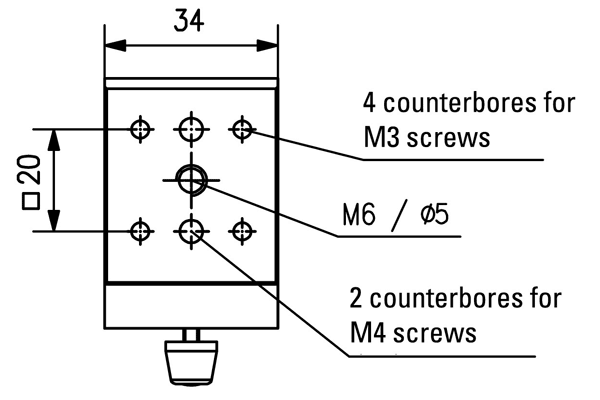

FLR 40-34 for assembling Microbench positioning systems and mounting plates as well as rods (14 mm diameter), posts 14, Nanobench holder N and mirror holder for dia. 50 and 63 mm

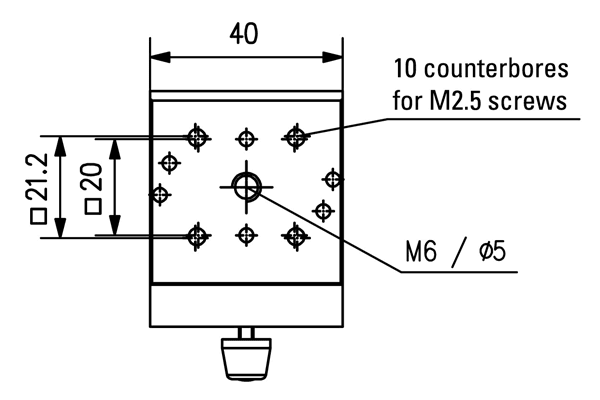

FLR 40-40 for assembling Microbench cubes 25 and 30, Microbench positioning systems and mounting plates as well as rods (14 mm diameter), Nanobench base plate N, and Nanobench holder N 20

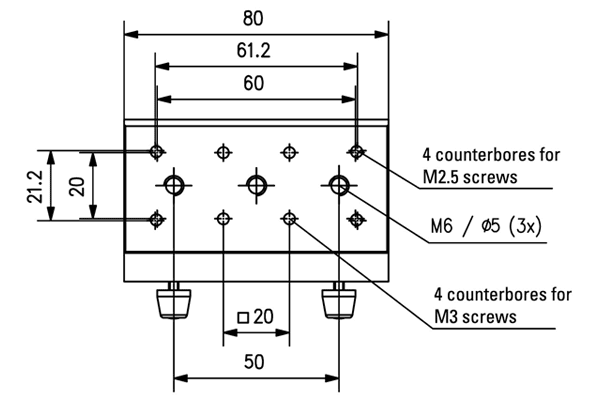

FLR 40-80 for assembling linear stages TL 45 and TL 65, Microbench cubes 25 and 30, Microbench positioning systems and mounting plates as well as rods (14 mm diameter), post 14, Nanobench base plate N, and Nanobench holder N 20
