型番:DINOAM4025X
顕微鏡をデジタル化!高解像度130万画素の顕微鏡取り付けモデル
DINOAM4025Xは、従来の顕微鏡をデジタル化するアイピースカメラです。

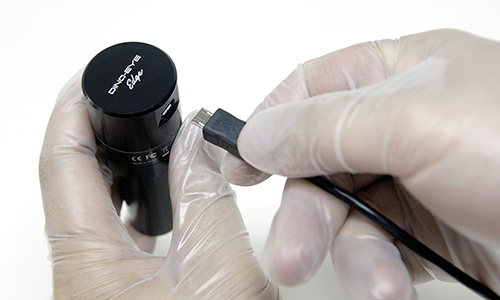

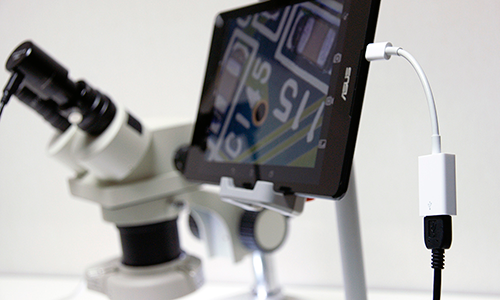

お手持ちの顕微鏡などの接眼部(アイピース)に装着し、USBでPCに接続することで、見ている映像を静止画・動画としてPCへ保存することが可能です。
最大 1280x1024px の解像度で鮮明な画像を得ることができます。
適合レンズは、Φ23, 30, 30.5 mm、Cマウントなど、幅広い顕微鏡に対応しています。
特長
- 解像度:1280 x 1024 px
- アルミボディ
- USB 接続
- 撮影 / 測定 / キャリブレーション機能
- 適合レンズ径:23、30、30.5mm、C マウント
製品紹介動画
イメージ
松の葉の細胞 4倍
松の葉の細胞 10倍
松の葉の細胞 40倍
松の葉の細胞 100倍
松の葉 4倍
松の葉 10倍
松の葉 40倍
松の葉 100倍
松の木茎 4倍
松の木茎 10倍
松の木茎 40倍
松の木茎 100倍
蝶の羽 10倍
蝶の羽 40倍
顕微鏡対物レンズ倍率と撮影範囲

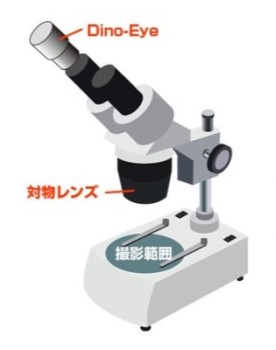

- Dino-Eye を顕微鏡の接眼部に取り付けて使用する際、撮影範囲(実視野)は対物レンズの倍率によって変わります。
- おおよその撮影範囲は下記の式から算出できます。(概算ですのでお使いのシステムにより誤差がございます)
-
※視野数:Dino-Eye で見ることができる対物レンズが結んだ中間像の直径(mm)を指します。
DINOAM4025 シリーズ
対物レンズ 倍率 |
Dino-Eye 視野数 |
撮影範囲 (横) |
撮影範囲 (縦) |
---|---|---|---|
10倍 | 5.6 | 0.56 mm | 0.42 mm |
20倍 | 5.6 | 0.28 mm | 0.21 mm |
40倍 | 5.6 | 0.14 mm | 0.11 mm |
100倍 | 5.6 | 0.06 mm | 0.04 mm |
-
※上記表の「対物レンズ倍率」は、 顕微鏡の対物レンズの倍率の例です。
お使いの対物レンズの倍率に合わせて範囲を計算してください。
仕様
品名 | Dino-Eye Edge M |
---|---|
型番 | DINOAM4025X |
搭載機能 | 測定、キャリブレーション |
サイズ | 約 直径:32 x 高さ:92 mm |
重量 | 約 80 g |
解像度 | 1280 x 1024 px |
適合レンズ径 | 23mm、30mm、30.5mm、C マウント
|
フレームレート | 15fps:1.3MP 30fps:VGA |
インターフェース | USB 2.0 |
OS | Windows:10, 8, 7, Vista, XP Mac OS:10.12 ~ 10.14 |
保証期間 | 1 年間 |
適応確認済規格 | CE、FCC、RoHS |
-
※仕様は改善のため予告無く変更する場合があります。
