デジタルマイクロスコープ
Dino -Eye Edge S
USB | 5M px

型番:DINOAM7025X

高解像 2592 x 1944px の顕微鏡取付(顕微鏡の接眼レンズに取付)モデル

特長

  • 解像度:2592 x 1944 px
  • アルミボディ
  • USB 接続
  • 測定
  • 撮影 / 測定 / キャリブレーション機能
  • 適合レンズ径:23、30、30.5mm、C マウント

製品紹介動画

イメージ

シダの胞子

ウサギの毛

ミツバチの複眼

かぼちゃの花粉

カナリアの羽

脂肪酸によるヒト肝臓の変性

シルバーベリーの鱗状の髪

松の木の茎

顕微鏡対物レンズ倍率と撮影範囲

  • Dino-Eye を顕微鏡の接眼部に取り付けて使用する際、撮影範囲(実視野)は対物レンズの倍率によって変わります。
  • おおよその撮影範囲は下記の式から算出できます。(概算ですのでお使いのシステムにより誤差がございます)
  • 視野数:Dino-Eye で見ることができる対物レンズが結んだ中間像の直径(mm)を指します。
計算式

DINOAM7025 シリーズ

対物レンズ
倍率
Dino-Eye
視野数
撮影範囲
(横)
撮影範囲
(縦)
10倍 5.2 0.52 mm 0.39 mm
20倍 5.2 0.26 mm 0.20 mm
40倍 5.2 0.13 mm 0.10 mm
100倍 5.2 0.05 mm 0.04 mm
  • 上記表の「対物レンズ倍率」は、 顕微鏡の対物レンズの倍率の例です。
    お使いの対物レンズの倍率に合わせて範囲を計算してください。

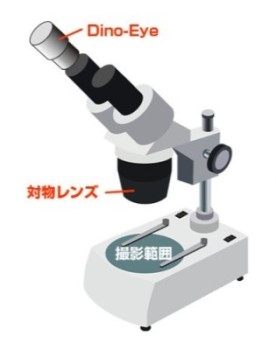

顕微鏡の取り付け図

仕様

品 名 Dino-Eye Edge S
型 番 DINOAM7025X
搭載機能 測定、キャリブレーション
サイズ 約 直径:32 x 高さ::80 mm
重 量 約 117 g
解像度 2592 x 1944 px
適合レンズ径 23mm、30mm、30.5mm、C マウント
フレームレート 10fps:5MP/3MP/2MP, MJPEG
25fps:1.3MP, MJPEG
30fps:VGA, MJPEG
インターフェース USB 2.0
OS Windows:10, 8, 7, Vista, XP
Mac OS:10.12 ~ 10.14
保証期間 1 年間
適応確認済規格 CE、FCC、RoHS
  • 仕様は改善のため予告無く変更する場合があります。
