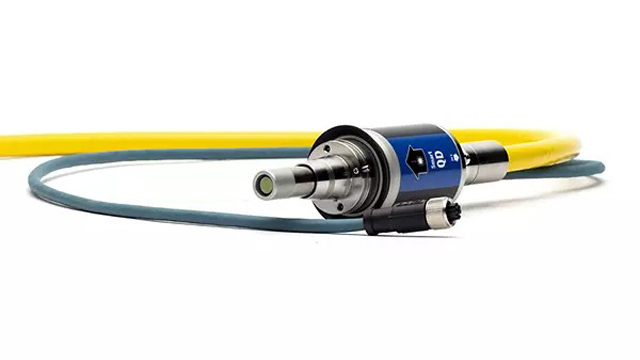

SmartQD 光ファイバーケーブルは、欧州自動車業界で採用されている標準インターフェースに対応した、高性能なファイバーケーブルです。特許取得済みの独自設計により、コネクター内部で加工対象からの反射光(プラズマ光や温度変化に伴う近赤外光など)をリアルタイムにモニタリング可能です。加工状態の微細な変化も素早く検知でき、安定した加工プロセス管理を実現します。
さらに、水冷式構造を採用しており、高出力レーザー使用時でも熱による影響を最小限に抑え、高い信頼性を確保しています。内蔵されたモードストリッパーは、クラッド内を伝搬する不要光を除去し、きれいな出力ビームを生成します。
耐久性に優れたファイバーホースにより、可動域の大きいロボットアームなどの動的アプリケーションにも対応。過酷な産業環境でも安定したパフォーマンスを発揮します。

特長
- プロセスモニタリング対応
- 最大 20 kW(CW)対応
- モードストリッパー内蔵
- AR コーティング付きエンドキャップ
- 散乱光を検出し、高い出力損失にも対応
- 丸型または矩形のファイバーコアに対応
- 10 µm以内の精度でプラグアンドプレイが可能
仕様
仕様 | SmartQD |
---|---|
Maximum Power CW | 20 kW |
Wavelength | 1030 to 1090 nm |
Numerical Aperture NAfiberacc | 0.05 to 0.20 |
Fiber Core Dimensions | ≤1000 µm |
Fiber Concentricity | ≤10 µm |
Z-position Tolerance | ±50 µm |
Pointing/Angular Deviation※1 Core Diameter >200 µm Core Diameter ≤200 µm |
≤10 mrad ≤20 mrad |
---|---|
Power Loss Capability※2 10 seconds 10 minutes Continuously |
2.0 kW 1.0 kW 0.5 kW |
Transmission Losses※3 | < 3 % |
-
※1Pigtail fibers: Cladding diameter up to and equal 500 µm: ≤20 mrad.
-
※2Within specified fiber NA.
-
※3≤100 m cable length.
センサーデータ
Connector | X-coded M12, Ethernet (100Base-TX) |
---|---|
Communication Protocol | TCP/IP |
Command Protocol | SCPI |
Sensor Data Encoding | WAV stream |
Sample Rate | 3 x 800 kHz |
Sensors |
Plasma / Visible Temperature / NIR Laser back-reflection |
---|---|
Operating Voltage | 24 V DC |
Current Consumption | < 500 mA |
ファイバーケーブルの特性
Cable Lengths | ≤ 200 m |
---|
Maximum Torsion | 90 °/m |
---|
冷却
Cooling Method | Water |
---|---|
Flow Rate | 2.0 l/min |
Maximum Input Pressure | 8.0 bar |
---|---|
Pressure Drop | 1.1 bar (at 2.0 l/min) |
セーフティインターロック
Interlock Circuit Resistance | 3.3 kOhm ±5% +2 Ohm/m cable length |
---|
Thermoswitch | Yes, 70°C ±5°C, reset temp >30°C |
---|
重量
Fiber Connector | 0.7 kg |
---|
Per Meter Fiber Cable | 0.2 kg |
---|
環境条件
Humidity | < 80% RH |
---|---|
Operating Temperature | 5 to 50 ℃ (non-condensing) |
Storage Temperature | -20 ti 70 ℃ |
---|
コンプライアンス情報
RoHS | Directives 2011/65/EU and 2015/863/EU |
---|
REACH | Directive EC no 1907/2006 |
---|
