工業用カメラエンクロージャー
Turtle シリーズ

カメラを約 45℃の環境温度で使用する場合、通常はアクティブ冷却が必要になります。

Turtle シリーズは特に屋外での使用に適しており、例えば太陽光発電での利用に適しています。これらのエンクロージャーは、世界で最も暑い砂漠で数年にもわたって使用されており、環境温度 70℃、最大 1kW の日射量でカメラを最高動作温度以下に保ちます。

ペルチェコントローラーは、カメラの温度を常にモニタリングし、設定した温度レベルに応じて、冷却と加熱の動作を自動的に切り替えます。

autoVimation 社の他の外部ペルチェコントローラーとは異なり、Turtle シリーズに付属してある内部 PCB コントローラーは、カメラの動作温度を超えた場合に、カメラを緊急シャットダウンする保護機能は持っていません。
カメラ動作温度の許容範囲を超えた場合に備えて、カメラを緊急シャットダウンする安全機能を自身でご準備ください。

基本仕様

最大カメラサイズ(W x H) 60 x 60 mm
最大レンズ直径 78 mm (front lid or extension)
内部長さ 180 mm
エンクロージャ サイズ 242 x 173 181 mm
ケーブルグランド口径 26.5 mm
対応ケーブル径 セルフドリリング
ケーブルグランドシール TPE
プロテクションクラス
  • ファン エンクロージャ
IP54
  • カメラ エンクロージャ
IP65
重量(カメラマウント含む) 約4.50 kg
温度レンジ -10 ~ 70℃
エンクロージャー素材 パウダーコート アルミニウム
エンクロージャーシール EPDM
ウィンドウ口径 65 mm
ウィンドウ
  • 3インチ BK7, 両面 AR コーティング
標準装備
  • 3インチ ゲルマニウム
オプション:Order# 20.000.018
  • 3インチ アクリル, 両面 AR コーティング
オプション:Order# 20.000.033
  • 3インチ ドームウィンドウ
オプション:Order# 20.040.015
ウィンドウシール EPDM
動作電圧 24 V/DC

製品一覧

製品名 型番 概要
Turtle MiC Mammoth 70.400.180 冷却力 41 W @ dt=0, クロスセクション 60 x 60 までのカメラ、内部長 180 mm、
内部コントローラ (加熱また冷却のみ)、5 m 電源ケーブル、BK7 ウィンドウ、
Rear Wall C
Turtle M Mammoth 70.400.181 冷却力 41 W @ dt=0、クロスセクション 60 x 60 までのカメラ、内部長 180 mm、
5 m 電源ケーブル、BK7 ウィンドウ、Rear Wall C
ペルチェコントローラ 70.300.270 Din rail mount、最大16 A、デジタルディスプレイ、プログラマブル 加熱&冷却レベル、
緊急シャットダウン機能つき、温度コントロール、最高環境温度 60℃ (5A)、要外部電源
Turtle エンクロージャ用電源 70.200.253 24 V/DC, 150 W, Din rail mount

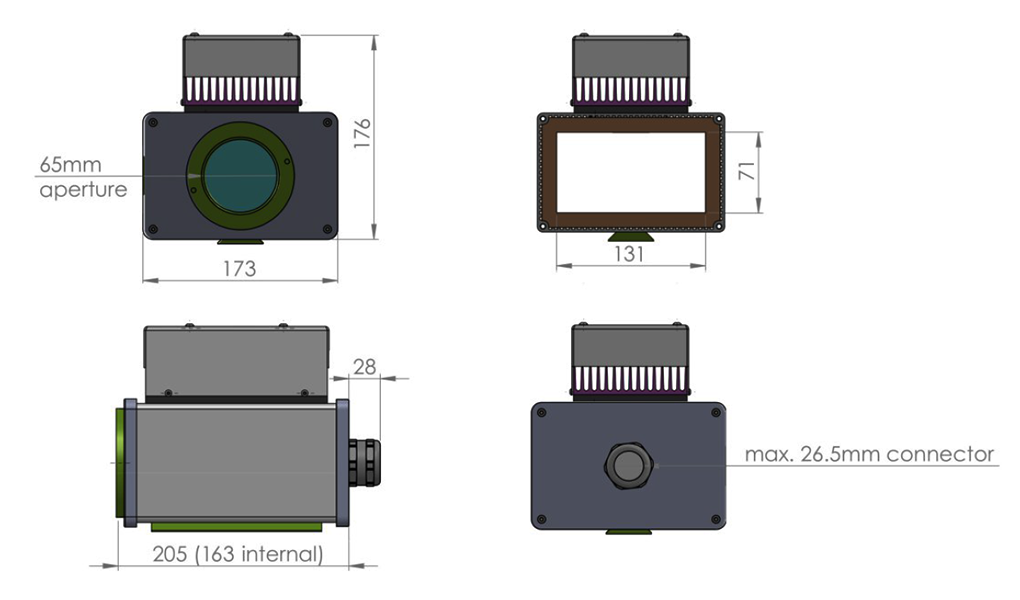

図面

図面

アクセサリ

画像をクリックしますと拡大表示されます。

Order number Layout Step eDrawings

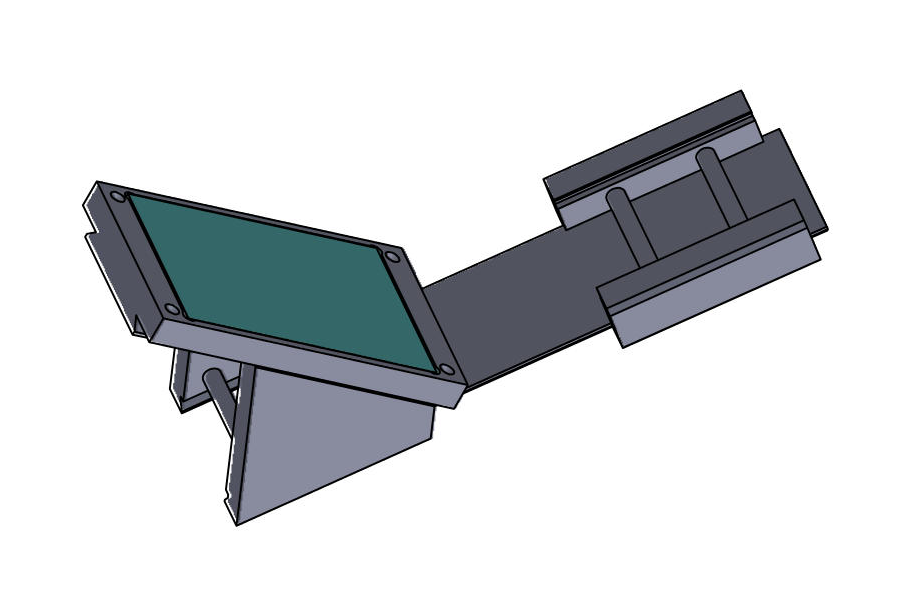

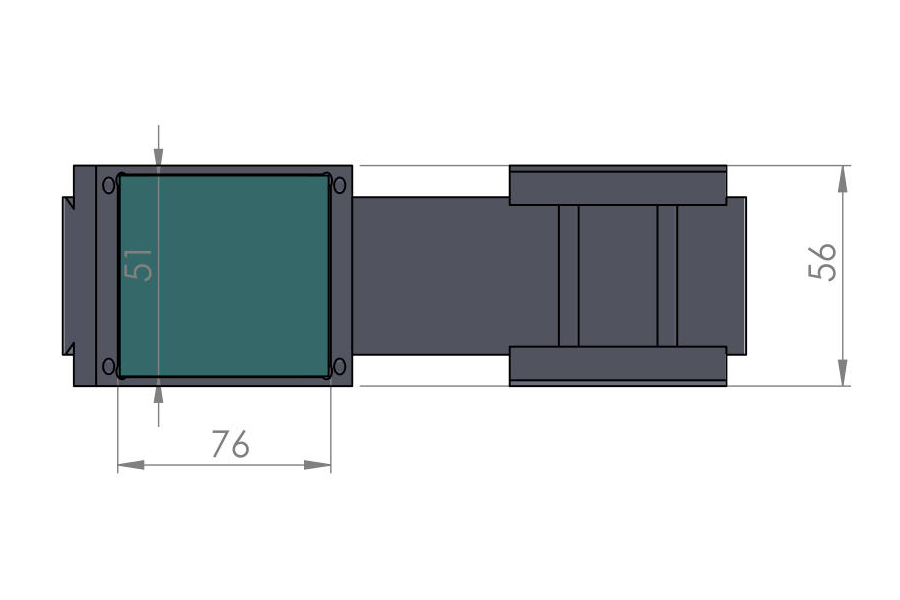

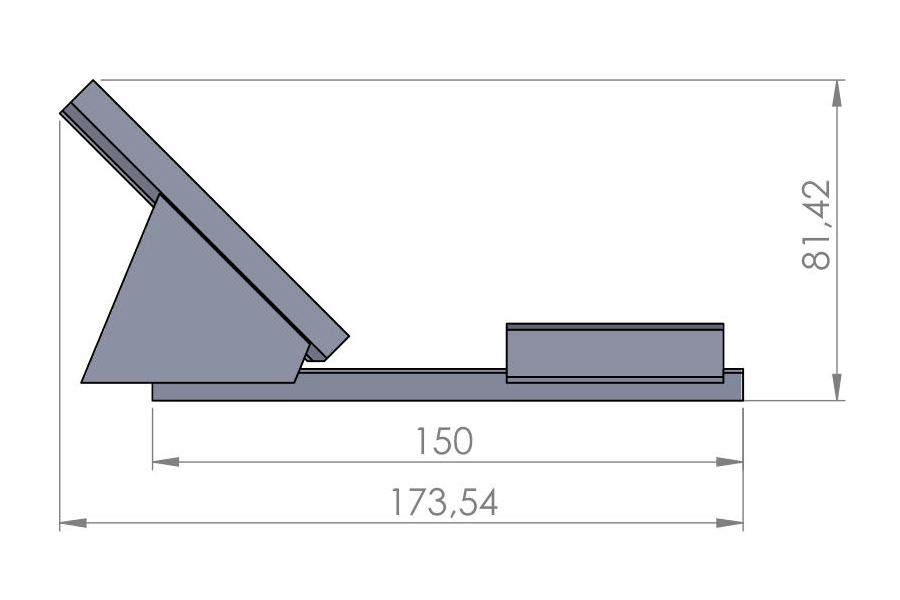

Tilted reflector

20.020.004
Tilted reflector Tilted reflector Tilted reflector

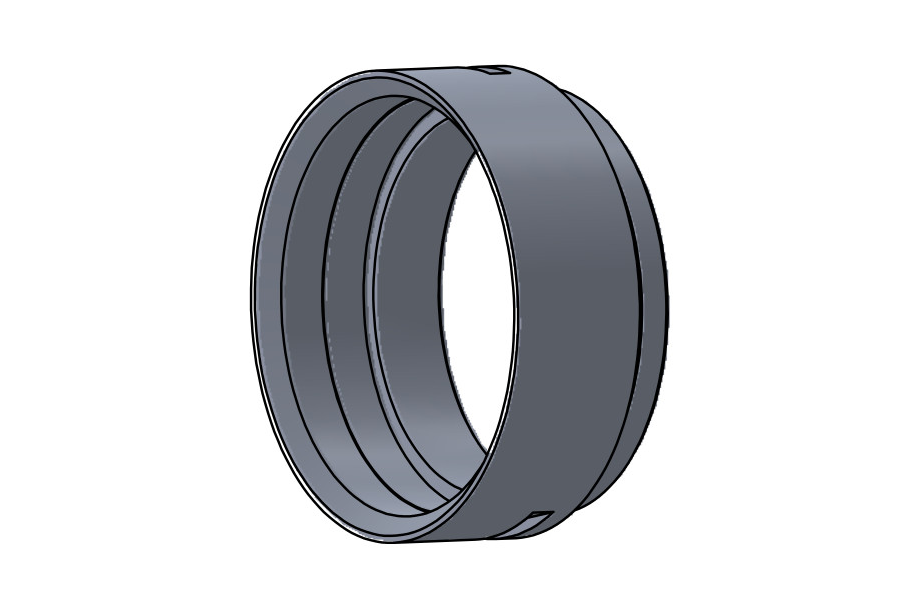

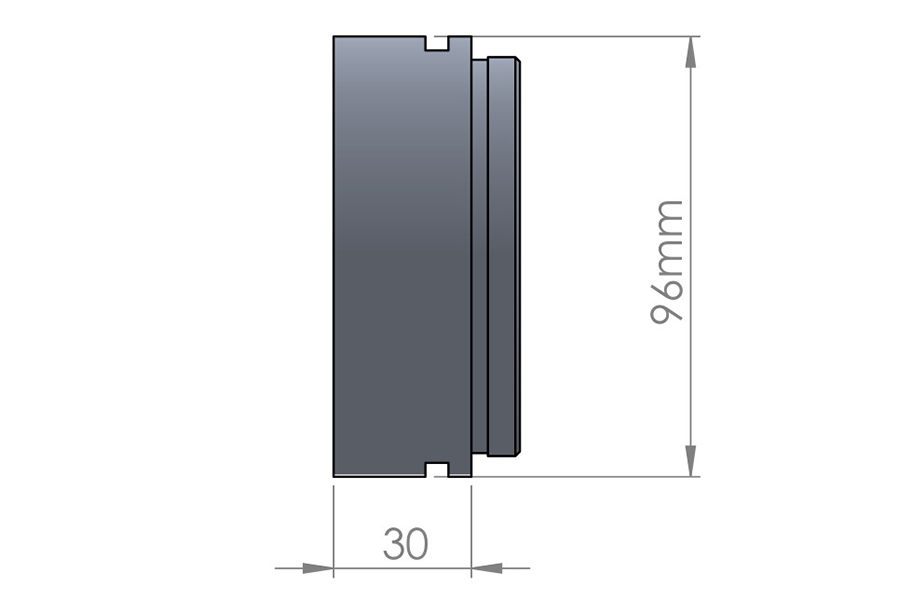

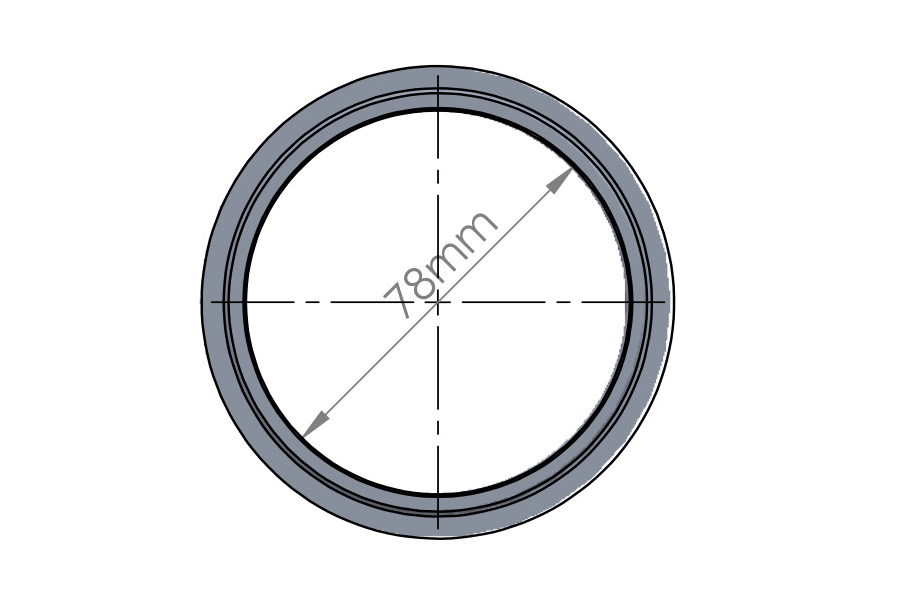

30mm extension

15.030.030
30mm extension 30mm extension 30mm extension

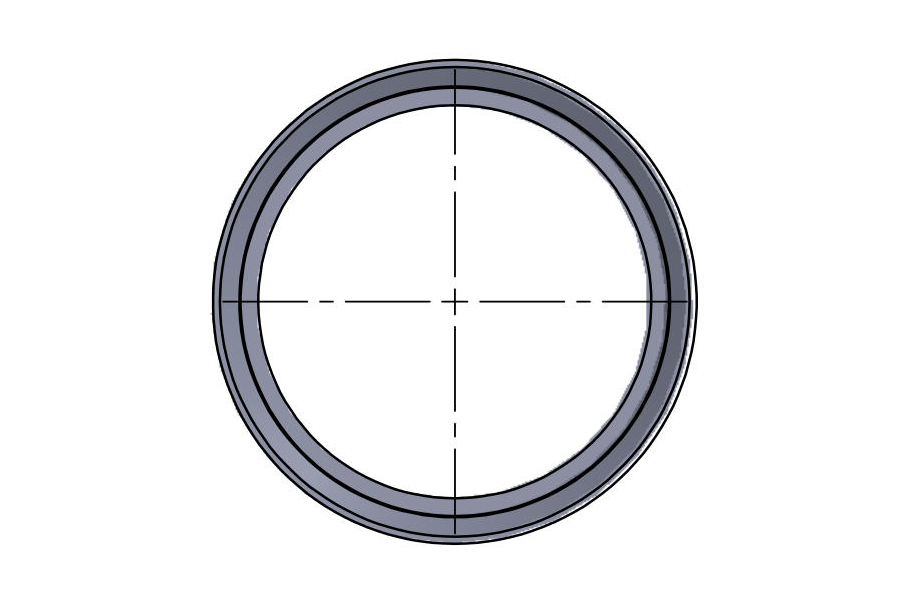

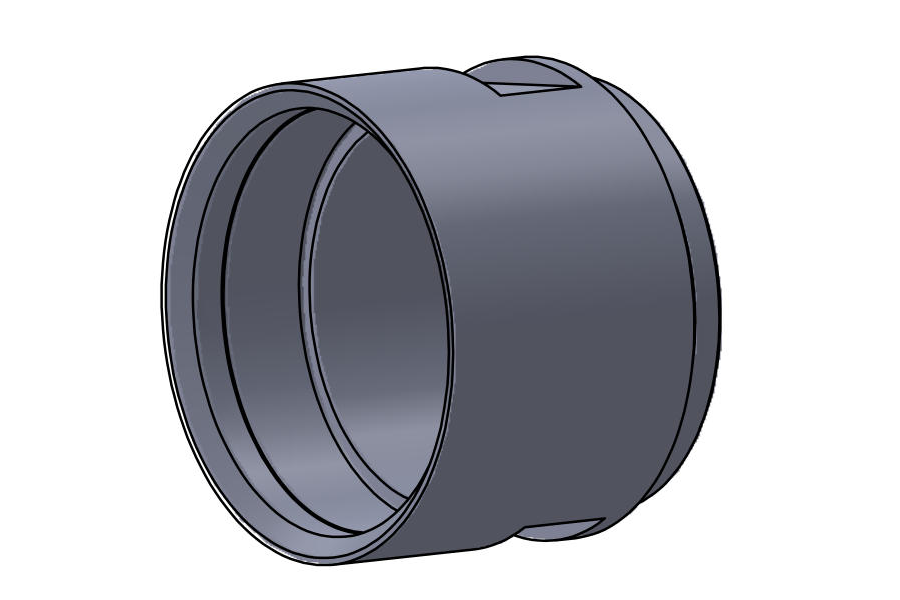

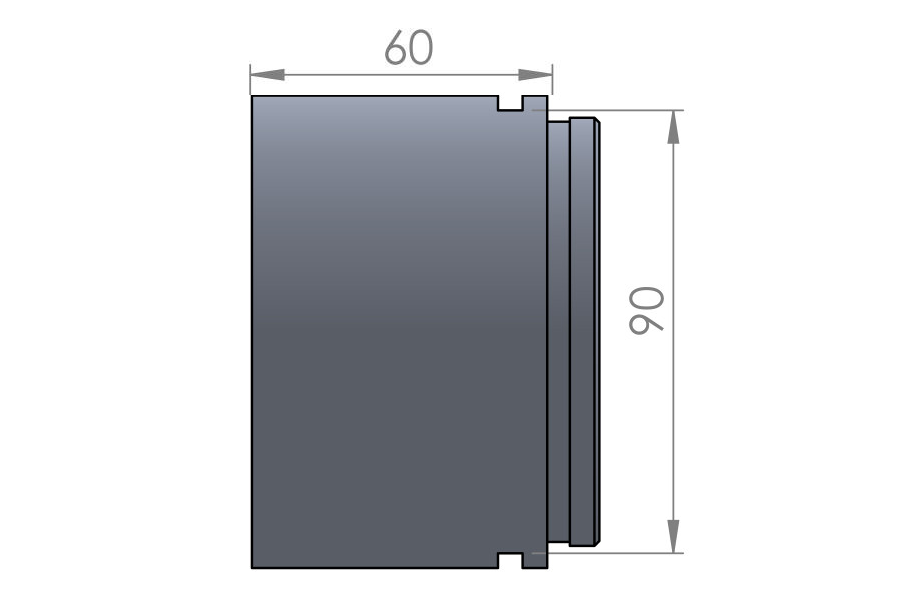

60mm extension

15.030.085
60mm extension 60mm extension 60mm extension

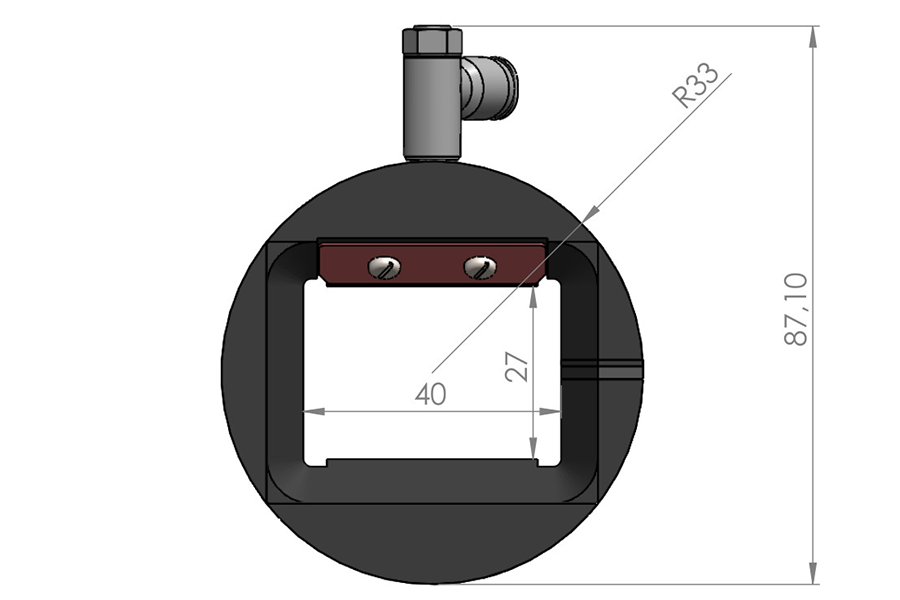

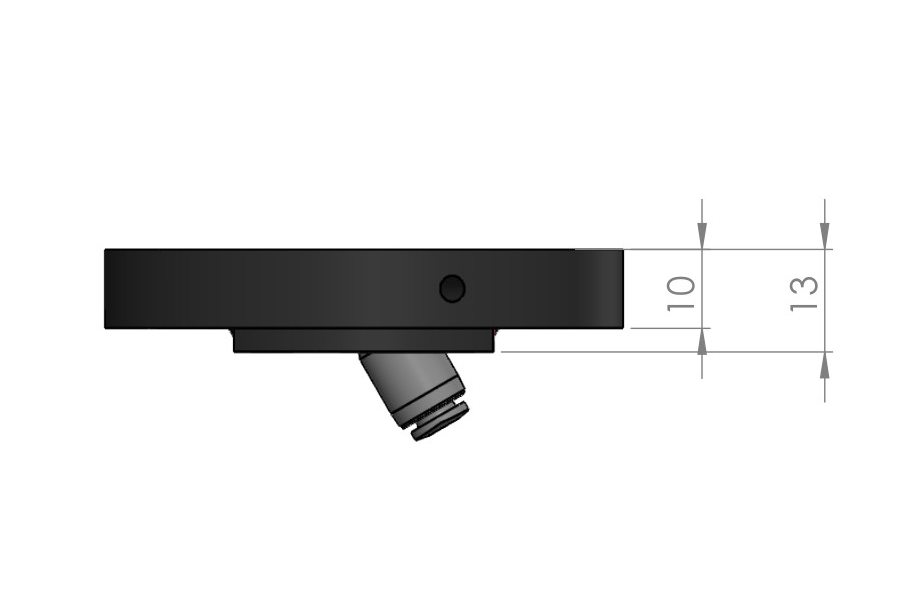

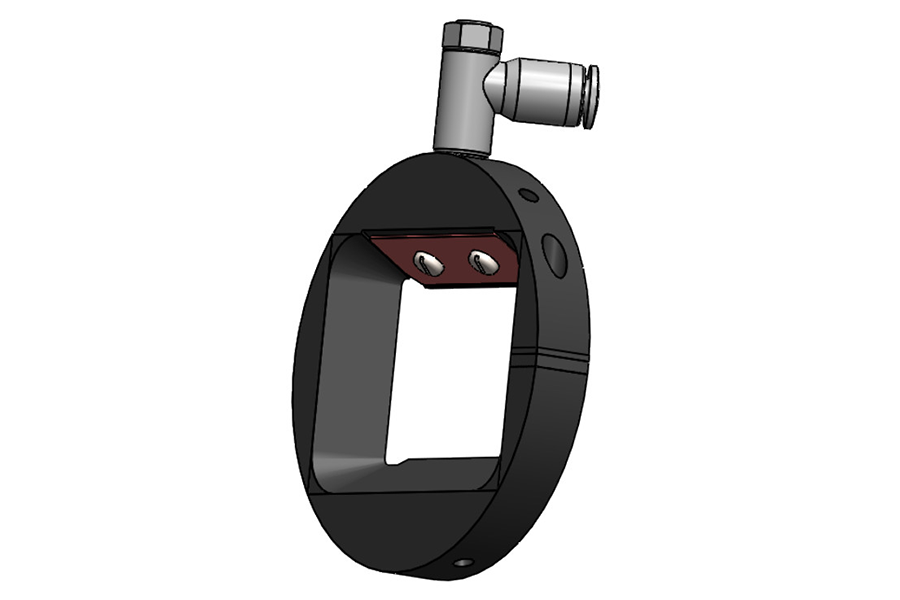

2" wind curtain

50.100.010
2”wind curtain 2”wind curtain 2”wind curtain

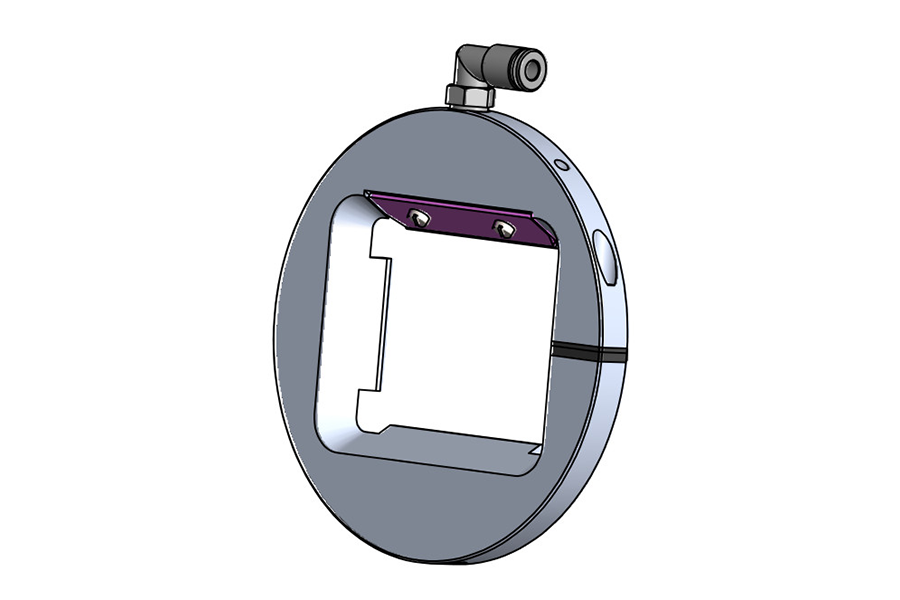

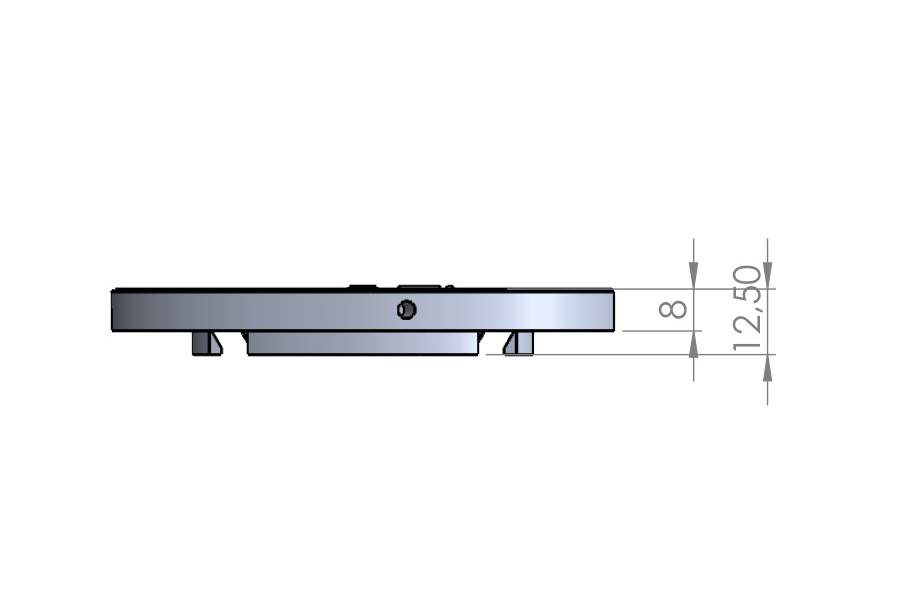

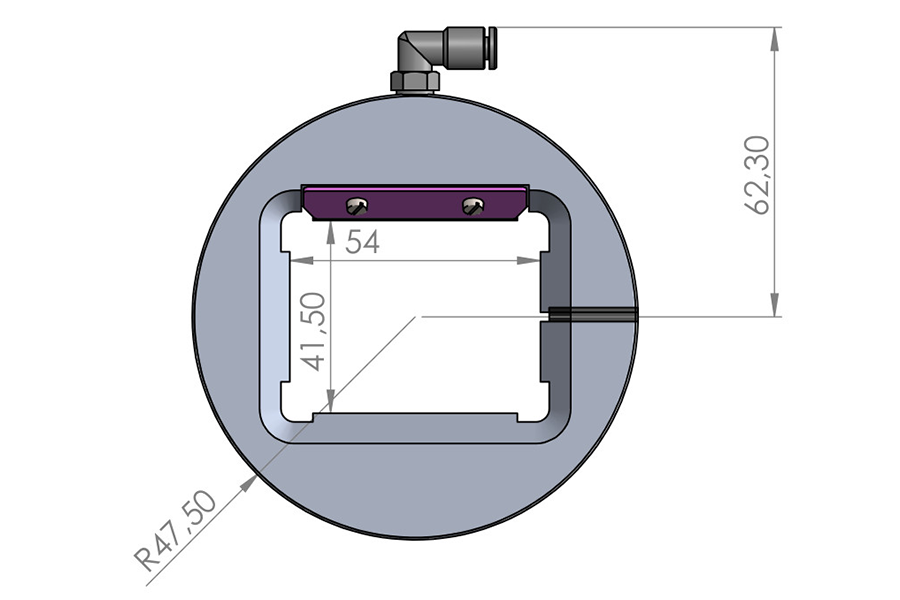

3" wind curtain

50.100.011
3”wind curtain 3”wind curtain 3”wind curtain
Order number Layout Step eDrawings

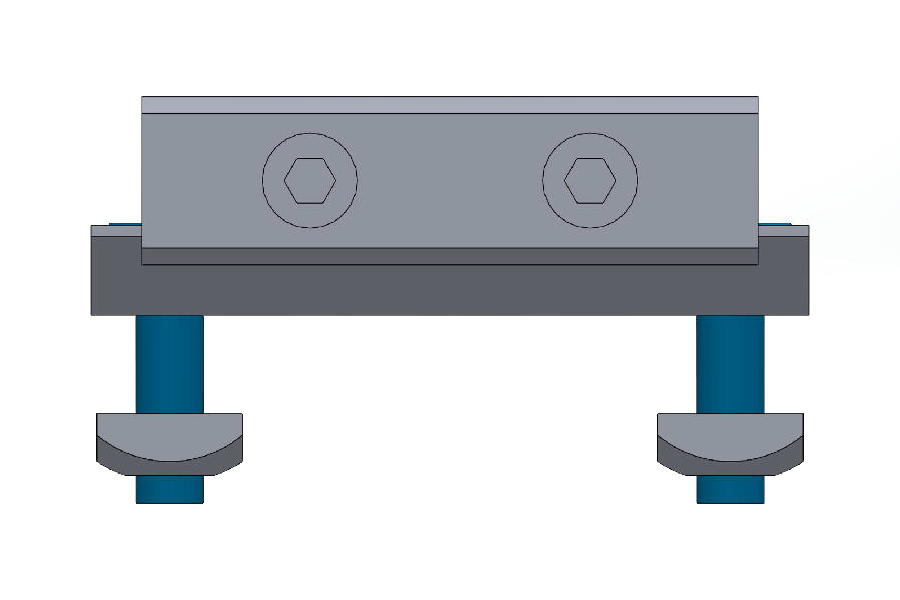

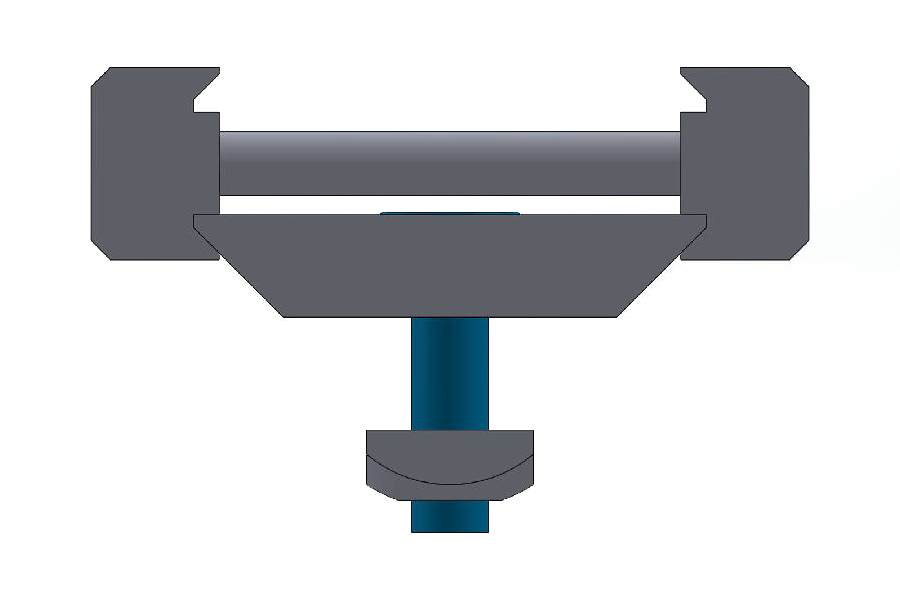

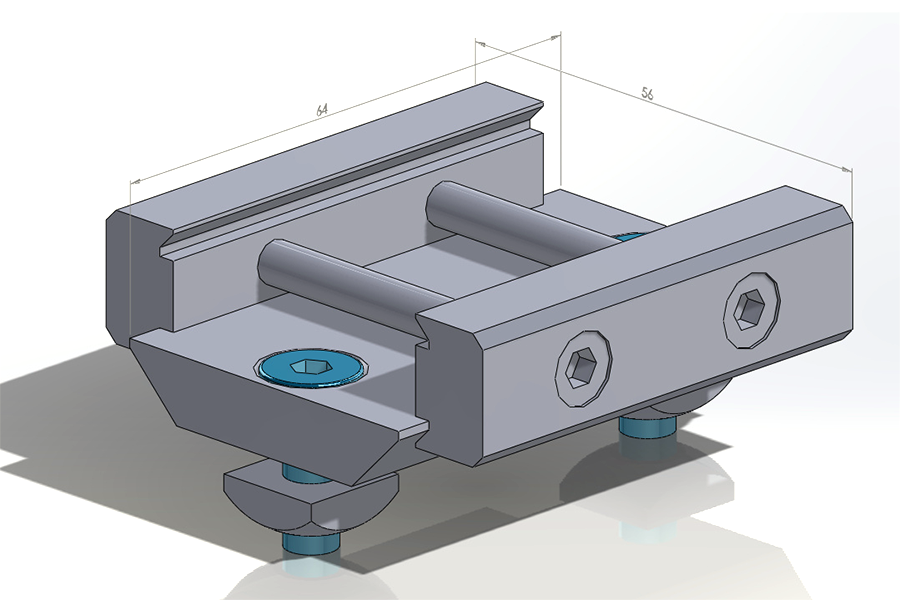

Mounting Kit 1

5.010.000
Mounting Kit 1 Mounting Kit 1 Mounting Kit 1

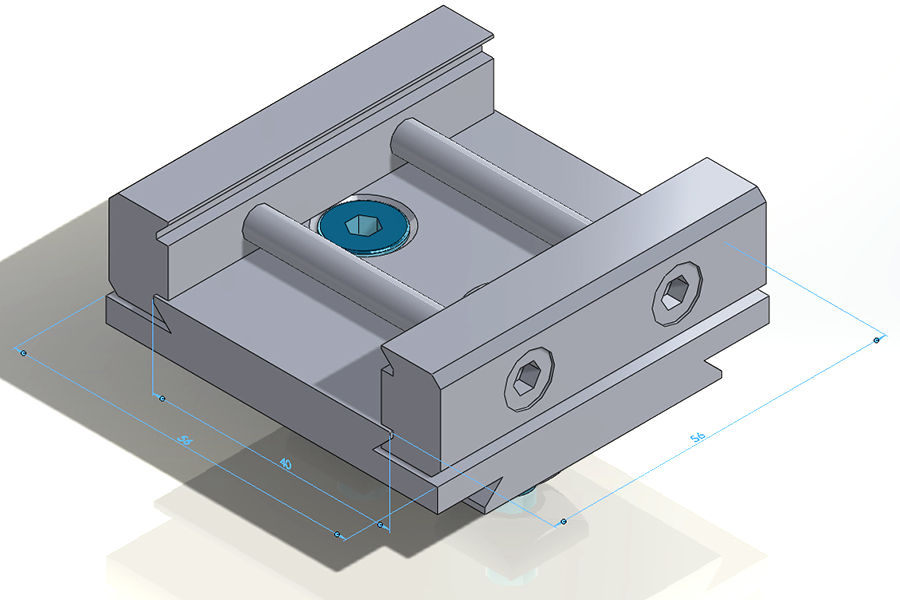

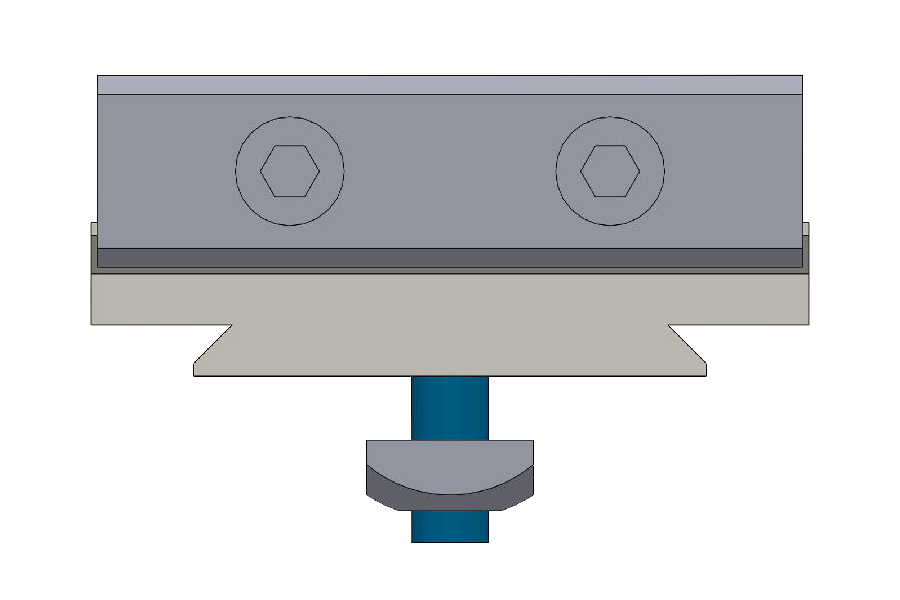

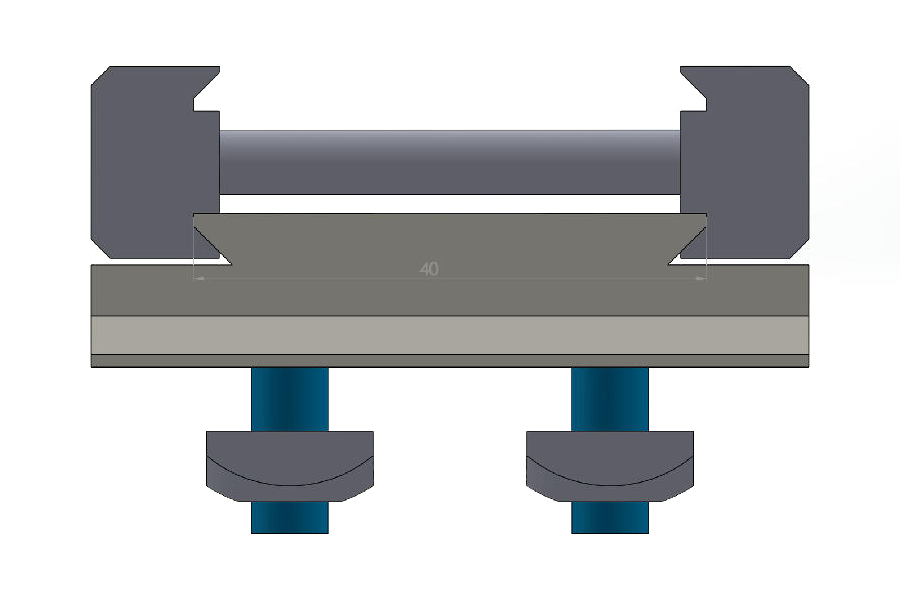

Mounting Kit 2

5.020.000
Mounting Kit 2 Mounting Kit 2 Mounting Kit 2

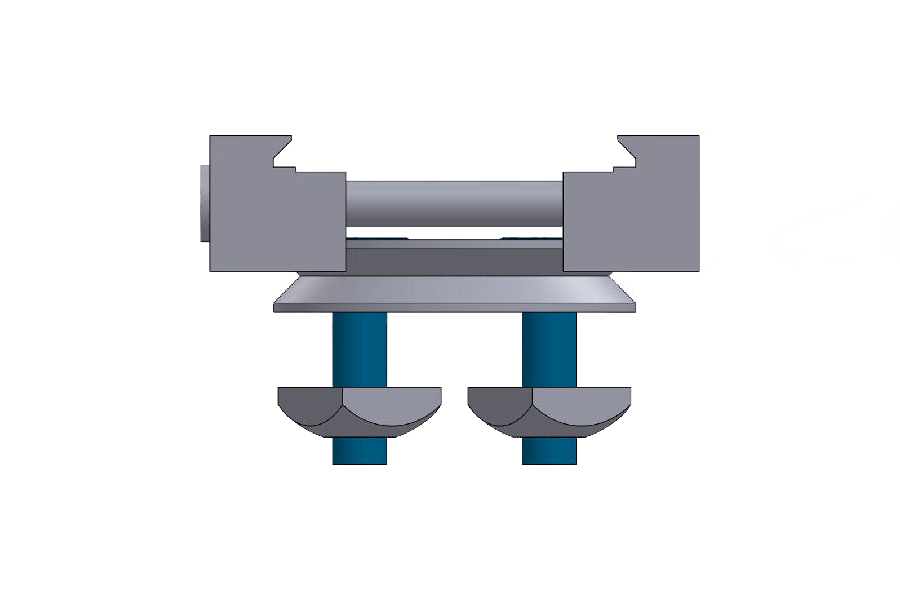

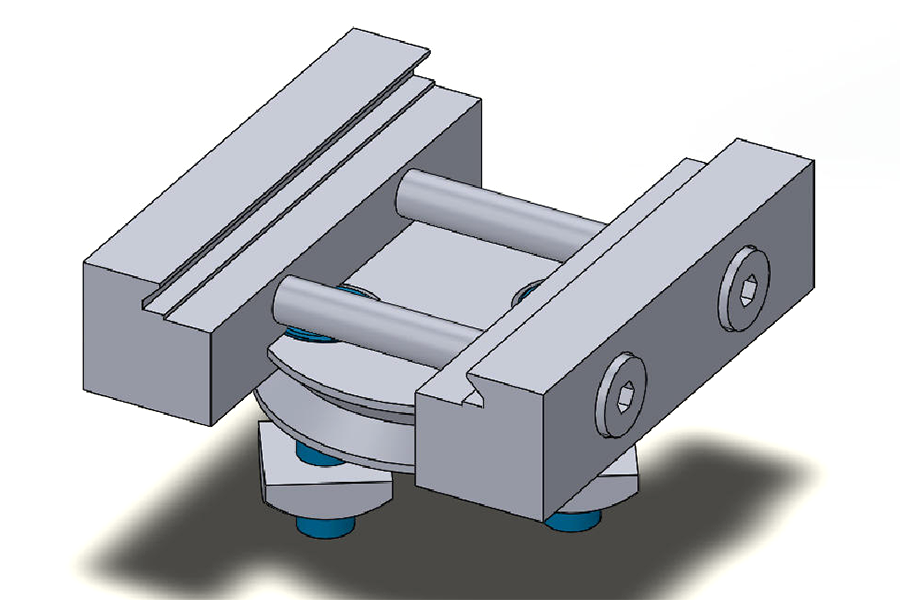

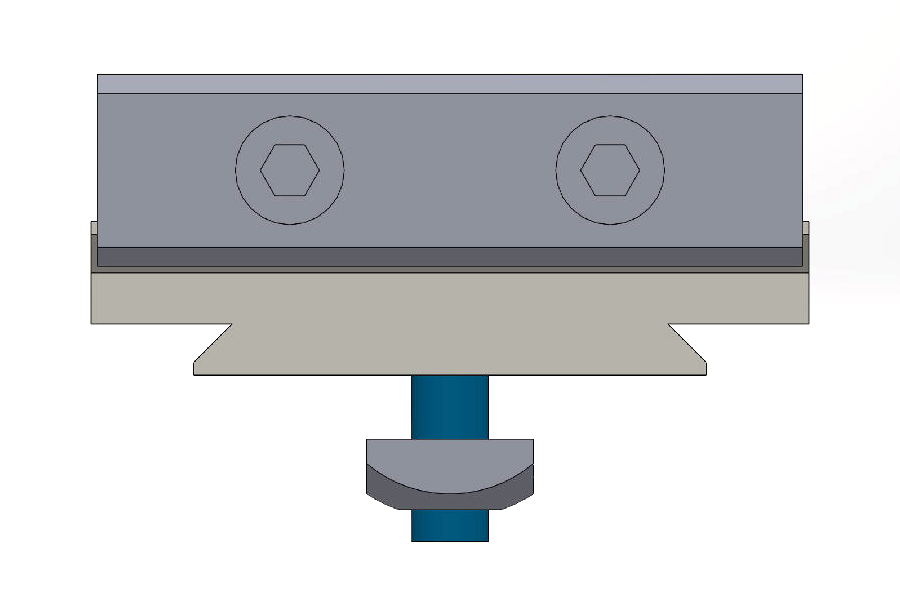

Mounting Kit 6

5.060.000
Mounting Kit 6 Mounting Kit 6 Mounting Kit 6

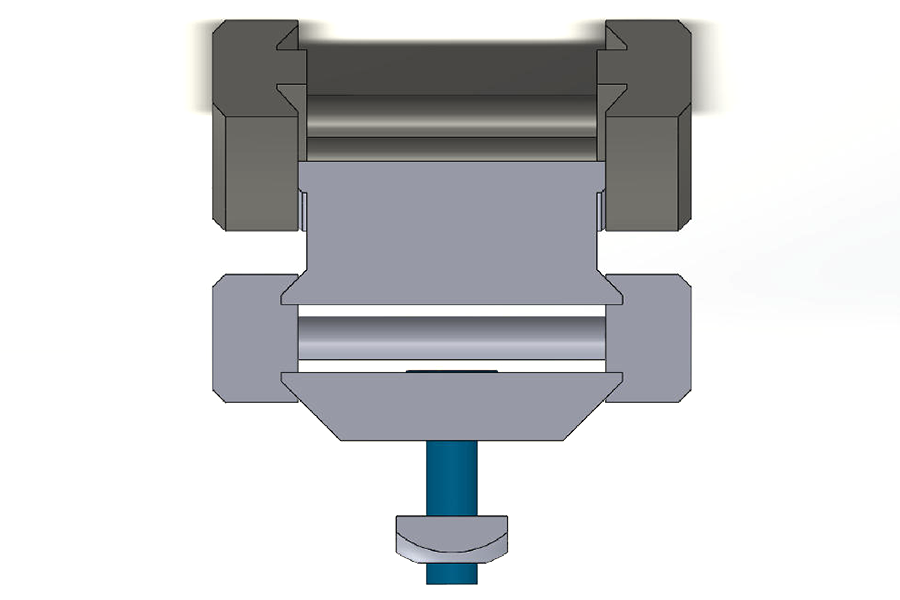

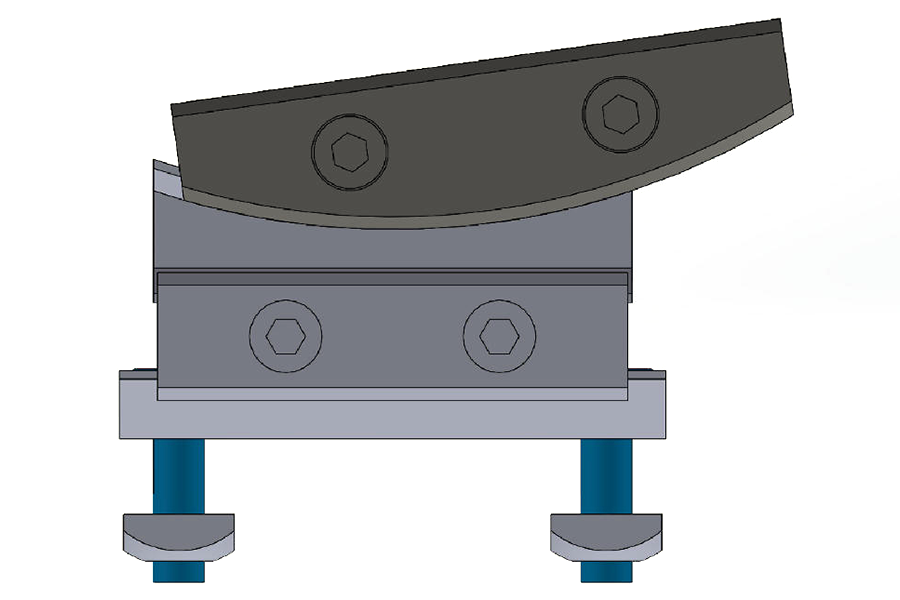

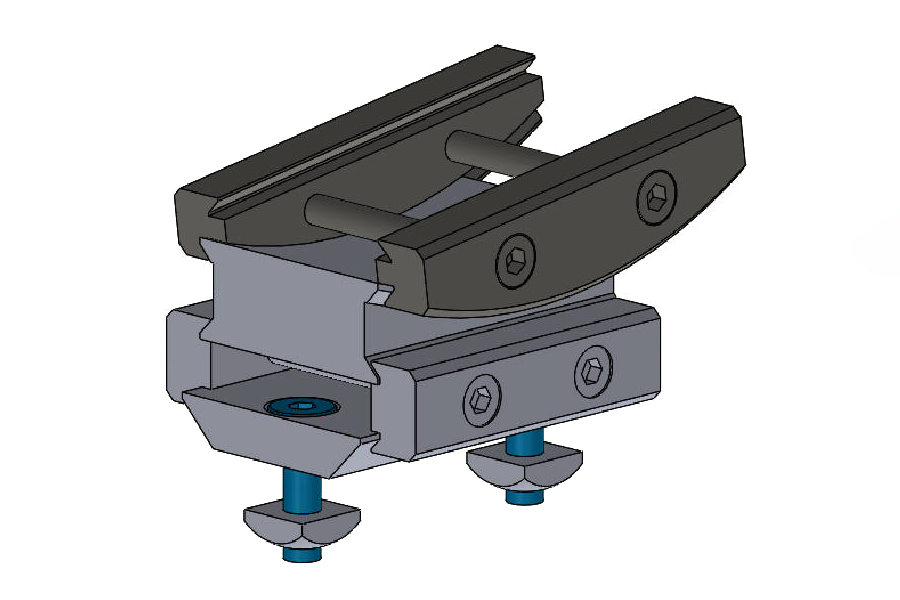

Mounting Kit 7

5.070.000
Mounting Kit 7 Mounting Kit 7 Mounting Kit 7

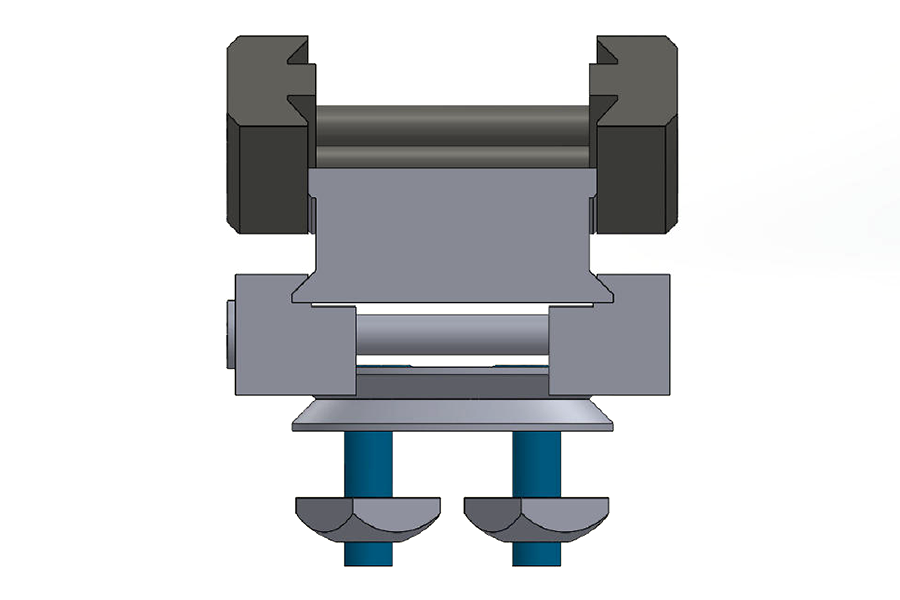

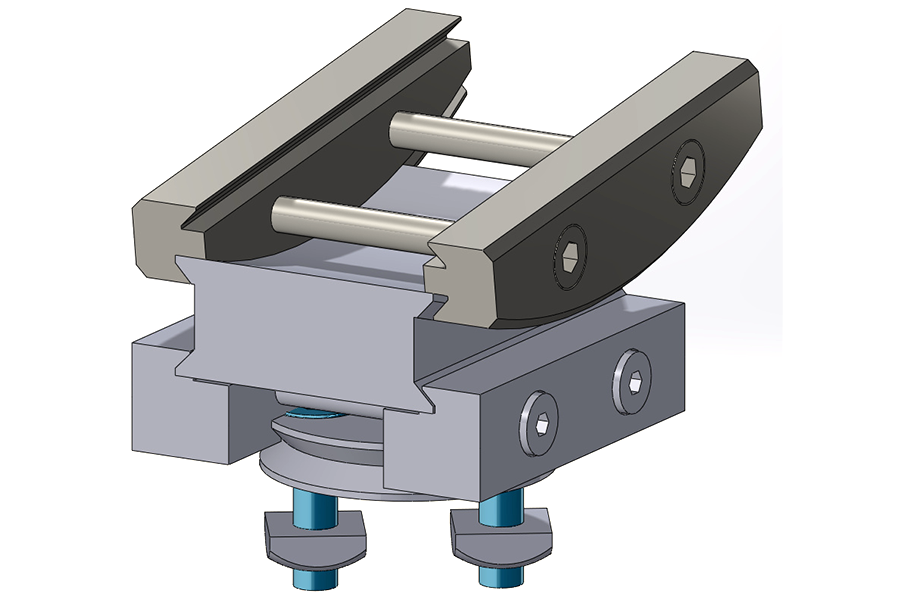

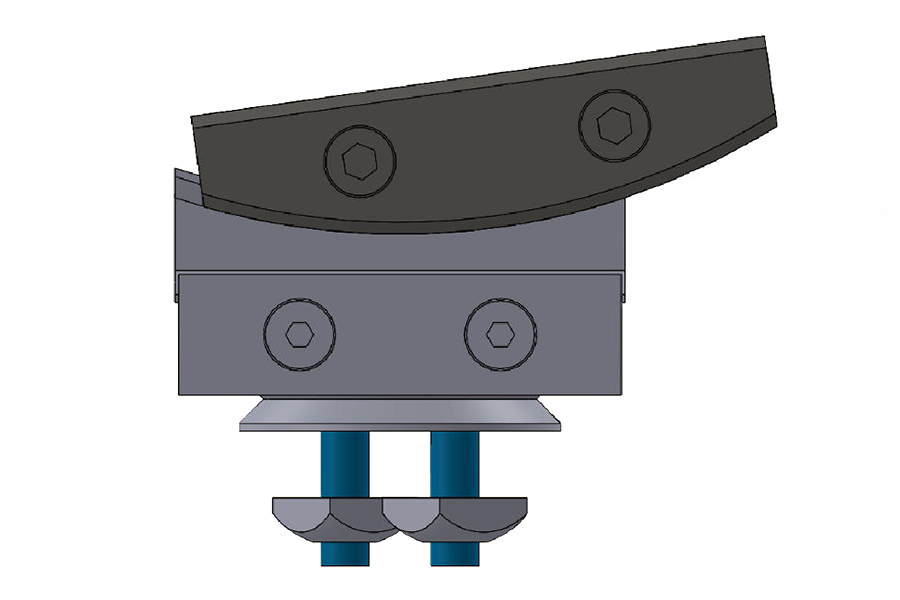

Mounting Kit 9

5.090.000
Mounting Kit 9 Mounting Kit 9 Mounting Kit 9

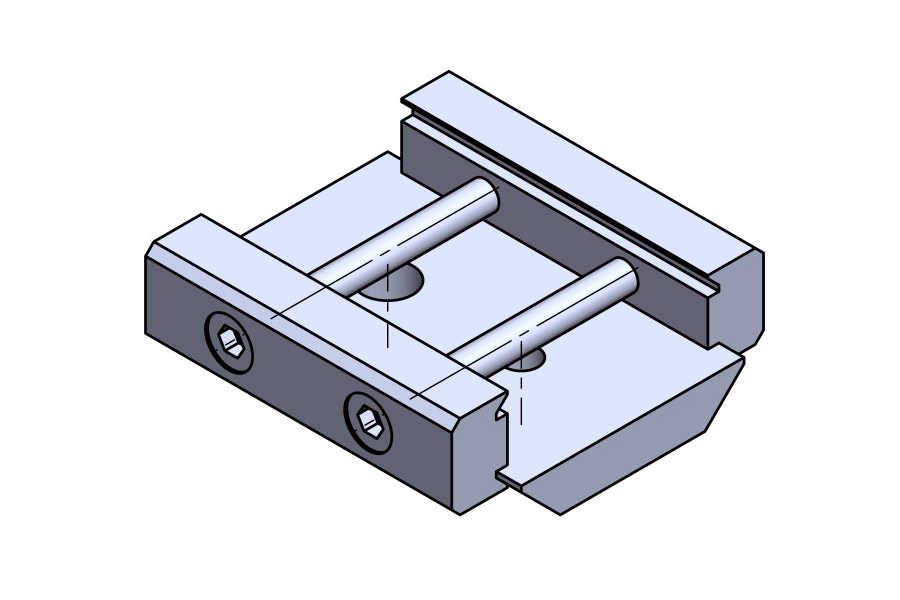

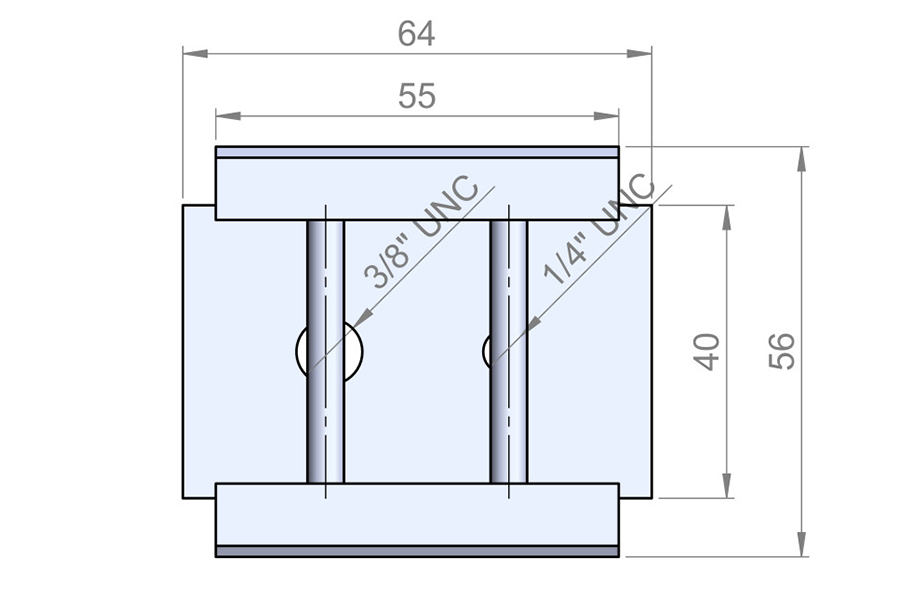

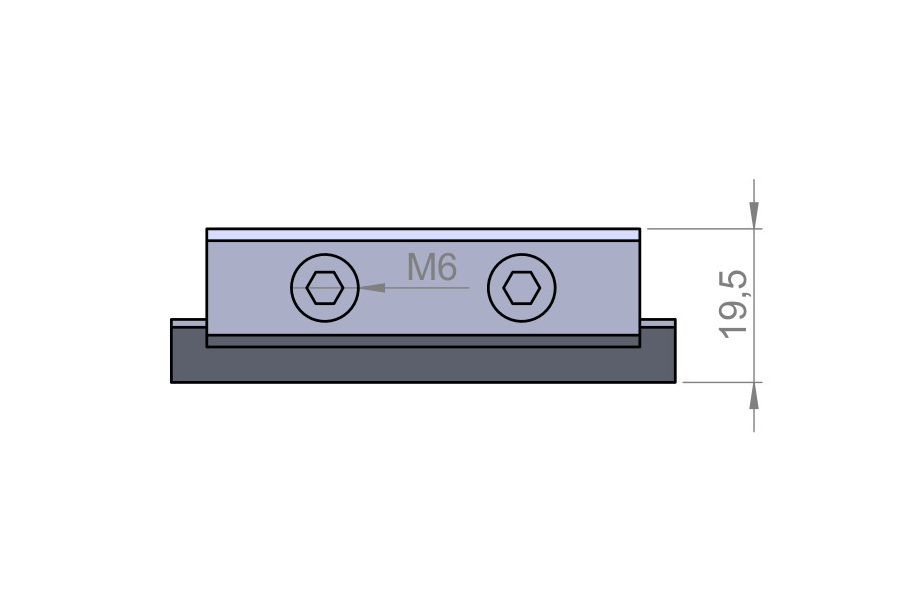

Mounting Kit 10

5.100.000
Mounting Kit 10 Mounting Kit 10 Mounting Kit 10

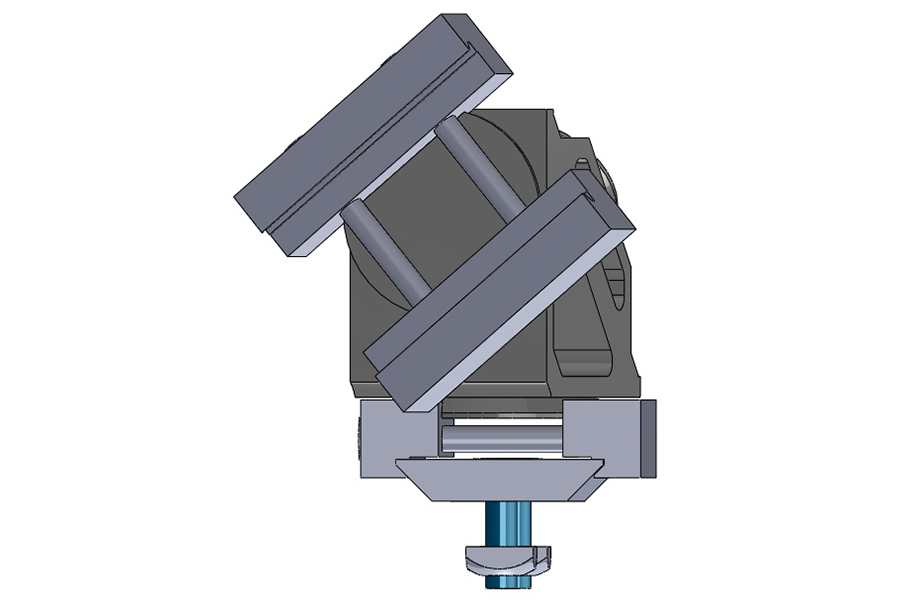

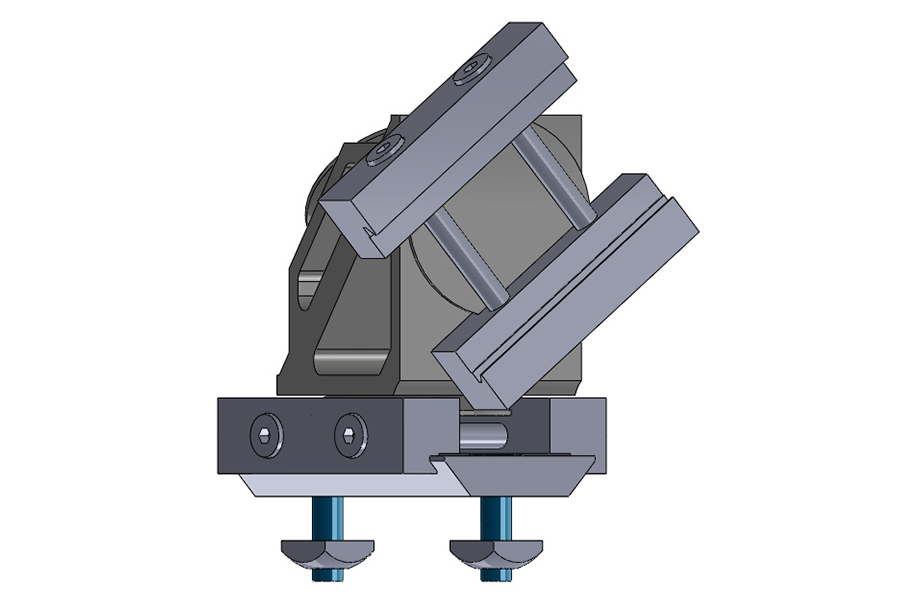

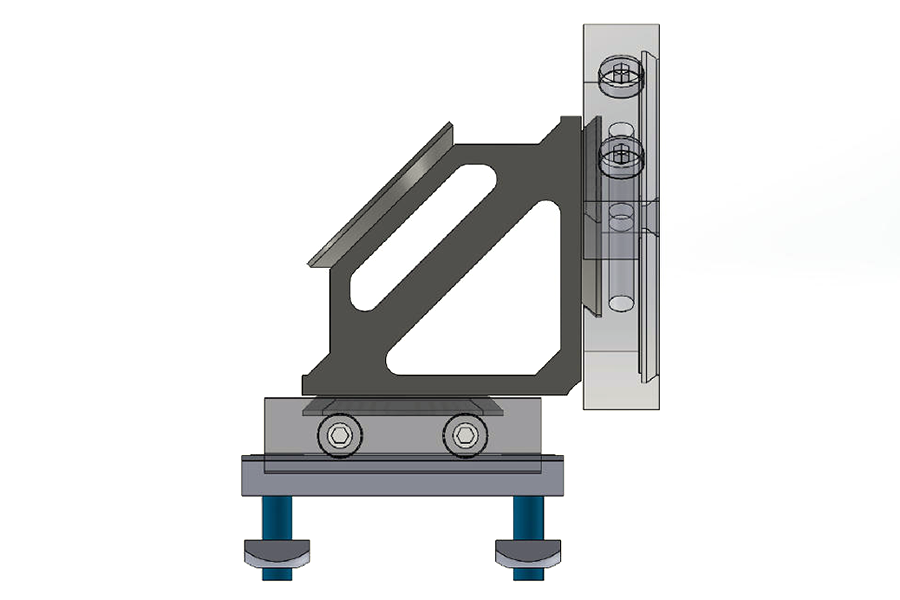

Mounting Kit 15

5.150.000
Mounting Kit 15 Mounting Kit 15 Mounting Kit 15

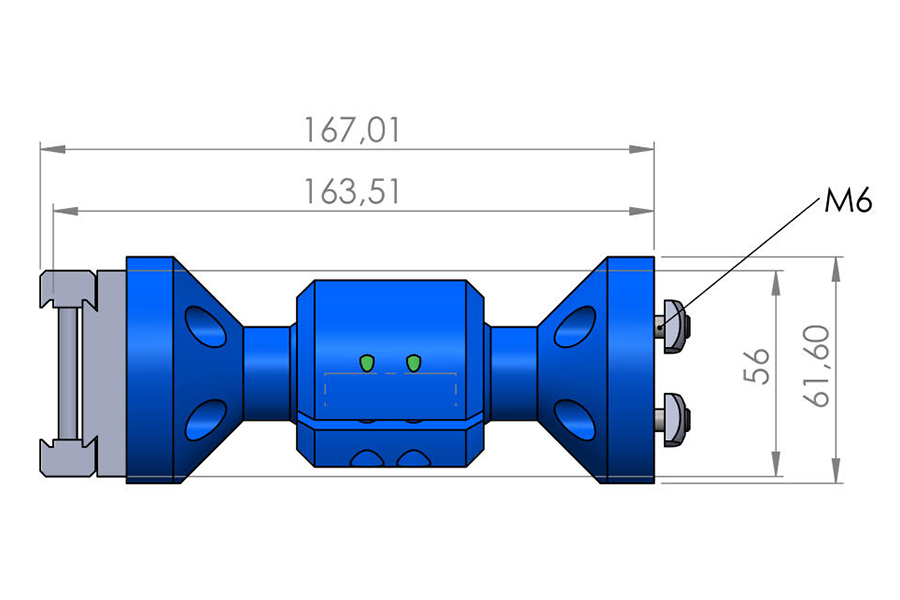

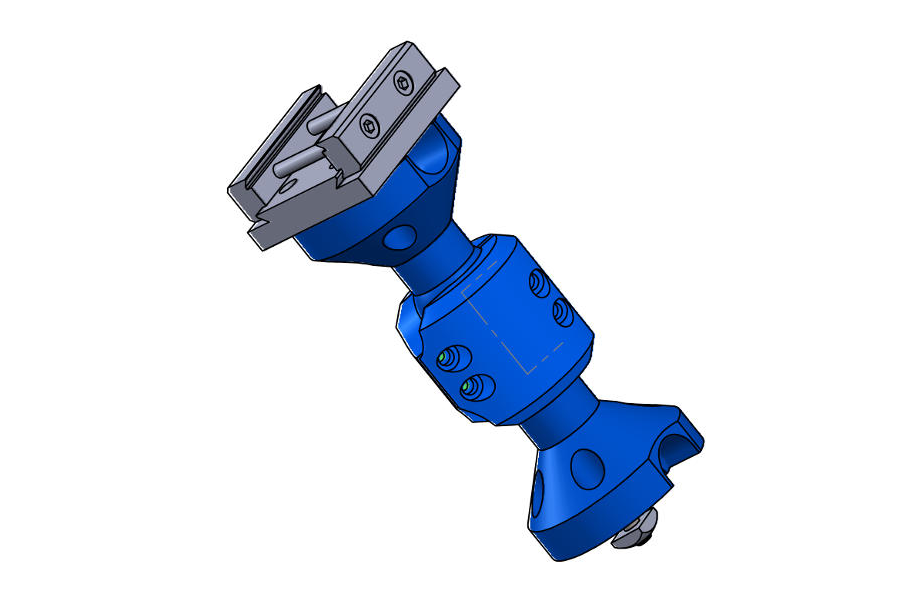

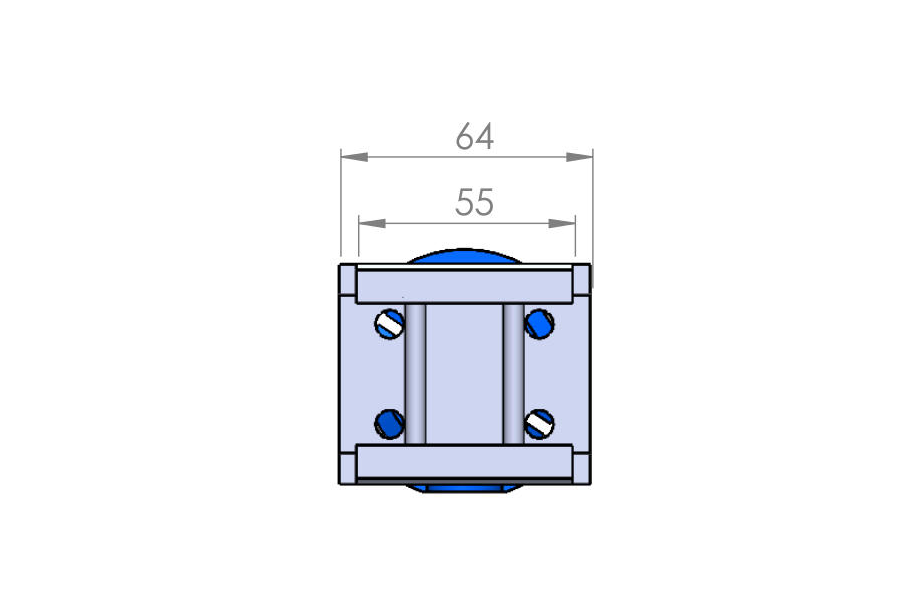

Mounting Kit 16

5.160.000
Mounting Kit 16 Mounting Kit 16 Mounting Kit 16

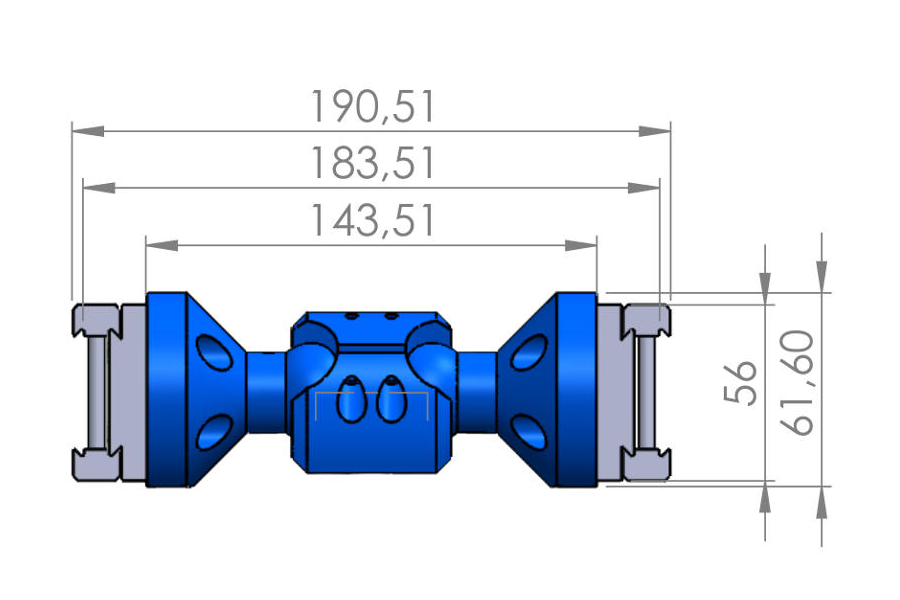

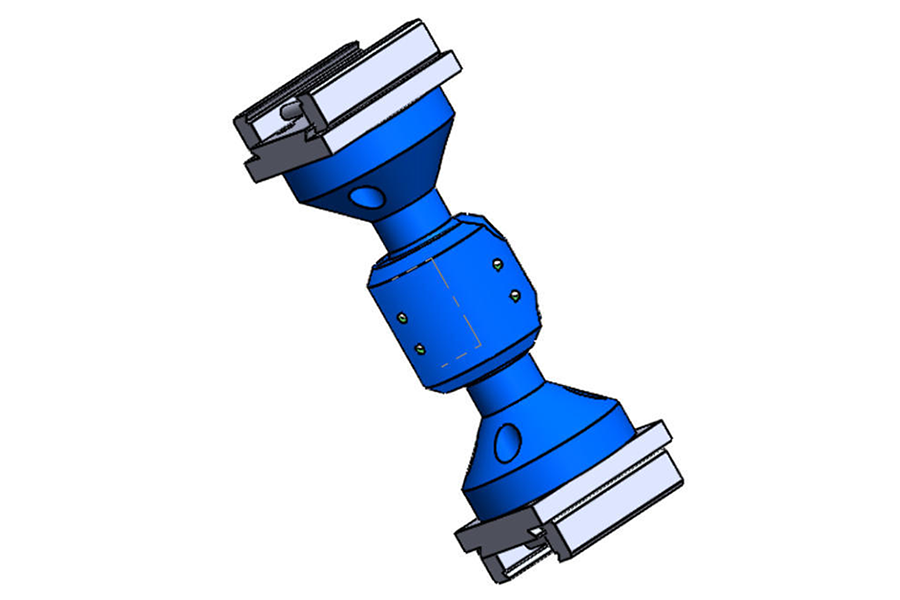

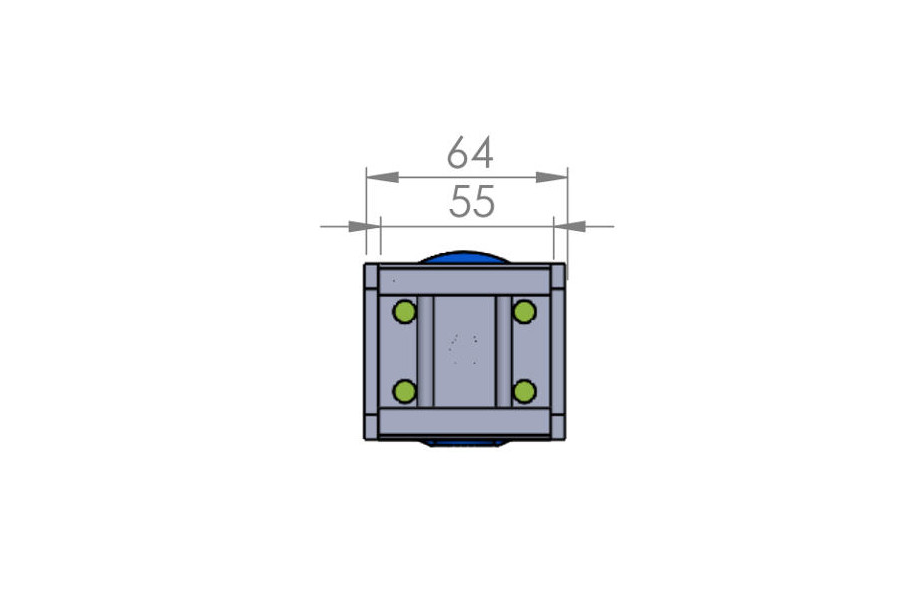

Mounting Kit 17

5.170.000
Mounting Kit 17 Mounting Kit 17 Mounting Kit 17

技術資料

データシート
