工業用カメラエンクロージャー

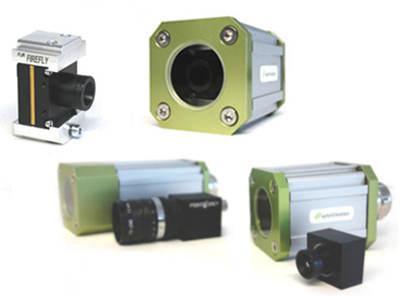

Colibri
Colibriハウジングは、29 x 29mmまたは30 x 30mmの横断面を持ち、直径が最大39mmまでの小型カメラに適しています。
わずか50 x 50mm (w×h) と全長181mm / 211mmというコンパクトなサイズは、レンズと接続ポートが付いてる状態のカメラより、わずかに大きい程度です。
直径20.5mmまでの複数のコネクタを入れることが可能です。
30～40mmの外形アダプタにより、モジュラーシステムに簡単に適合させることができ、従来お使いのアルミフレームの上に固定することができます。
Colibriは、Salamanderエンクロージャーの包括的なアクセサリーが不要な、スペースやコストに制限があるアプリケーションに対して理想的なソリューションです。
対応カメラ一覧
レンズ直径39mmまでのレンズと横断面30 x 30mmまでのカメラに対応しています。
| AOS | Promon 750 シリーズ |
|---|---|
| Allied Vision | Mako シリーズ |
| Basler | Ace シリーズ |
| Baumer | CX シリーズ |
| Cognex | In-sight Micro シリーズ |
| DAHUA | MV-A3124M/CG100E シリーズ |
| IDS imaging | UI-5240 シリーズ |
| Imaging Source | 33U シリーズ |
| JAI | Go シリーズ |
| Keyence | CV-200C シリーズ |
|---|---|
| Leopard Imaging | SerDes シリーズ |
| LUCID | Triton シリーズ、Phoenix シリーズ |
| Omron Sentech | STC シリーズ |
| SICK | PicoCam シリーズ |
| Teledyne Dalsa | Calibir シリーズ |
| Teledyne FLIR | BlackFly シリーズ、Boson シリーズ、FireFly シリーズ |
| Ximea | MQ シリーズ |

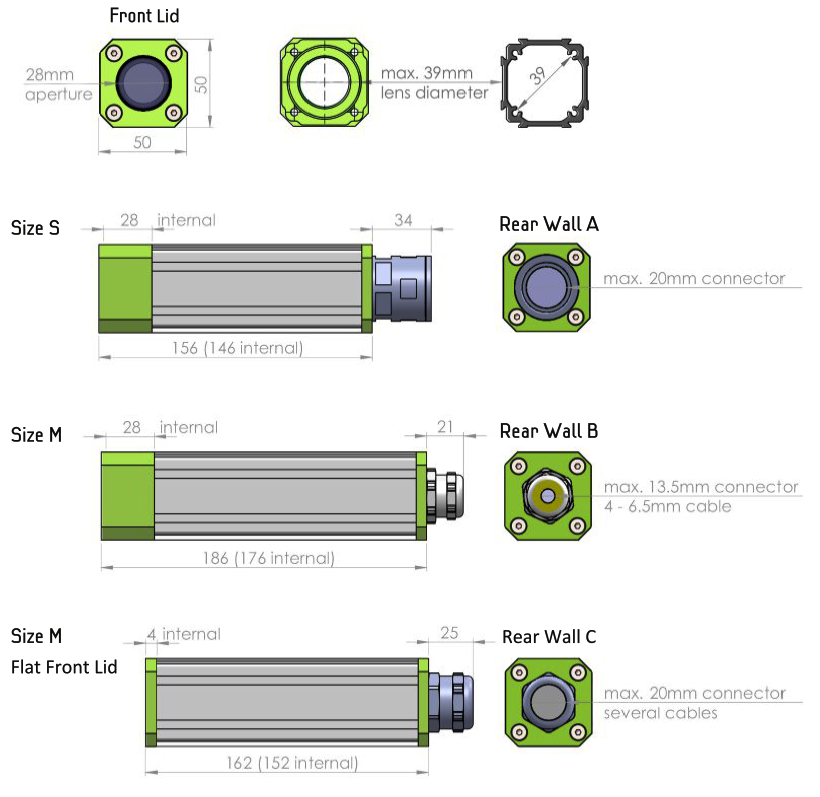

図面
オプション
-
Rear wall B: for one cable – cable diameter 4.0-6.0mm and connectors up to 16.0mm
(for instance PoE – one LAN cable with standard RJ45) - Rear wall C for several cables and connectors up to 20.5mm (self drilling of cable gland inserts).
アクセサリー
画像をクリックしますと拡大表示されます。
| Order number | Layout | Step | eDrawings | |||
|---|---|---|---|---|---|---|

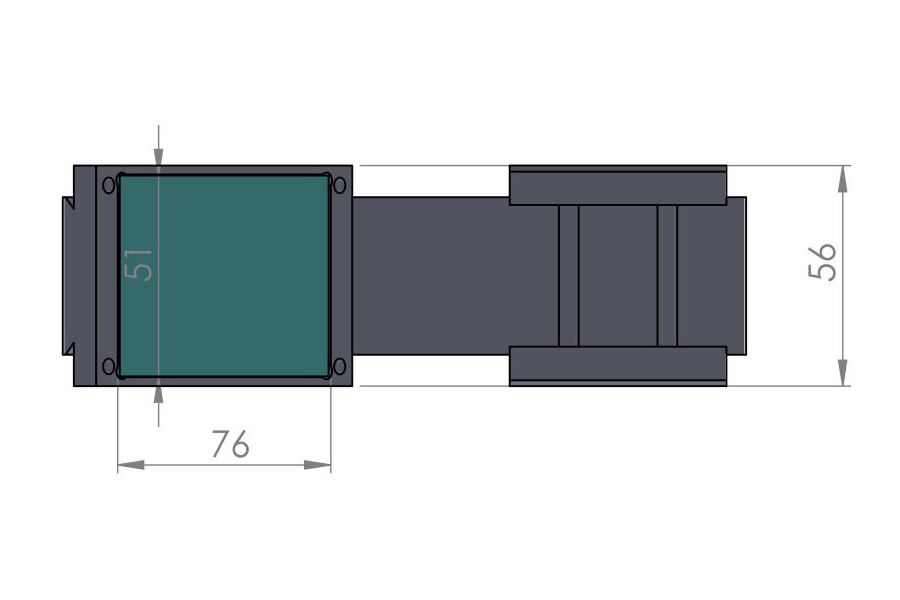

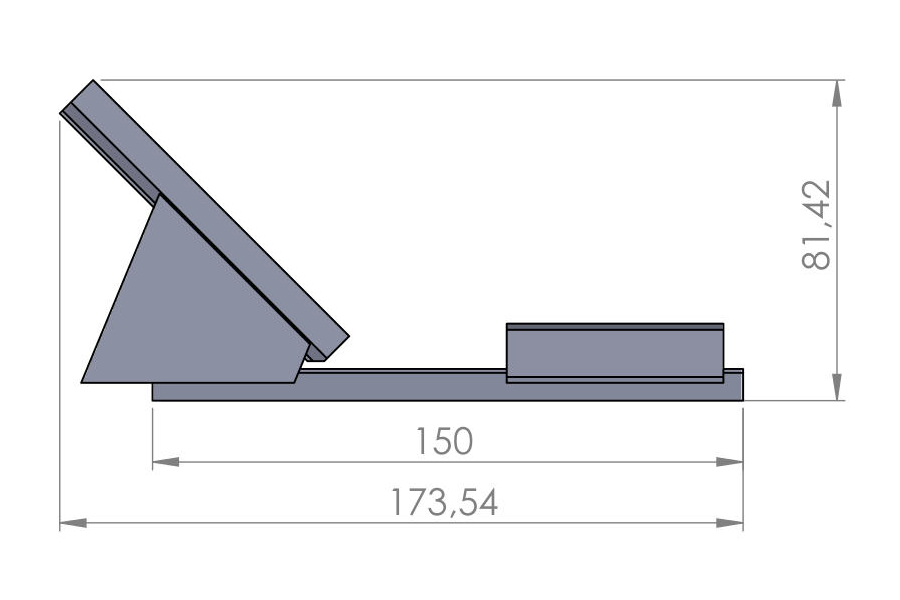

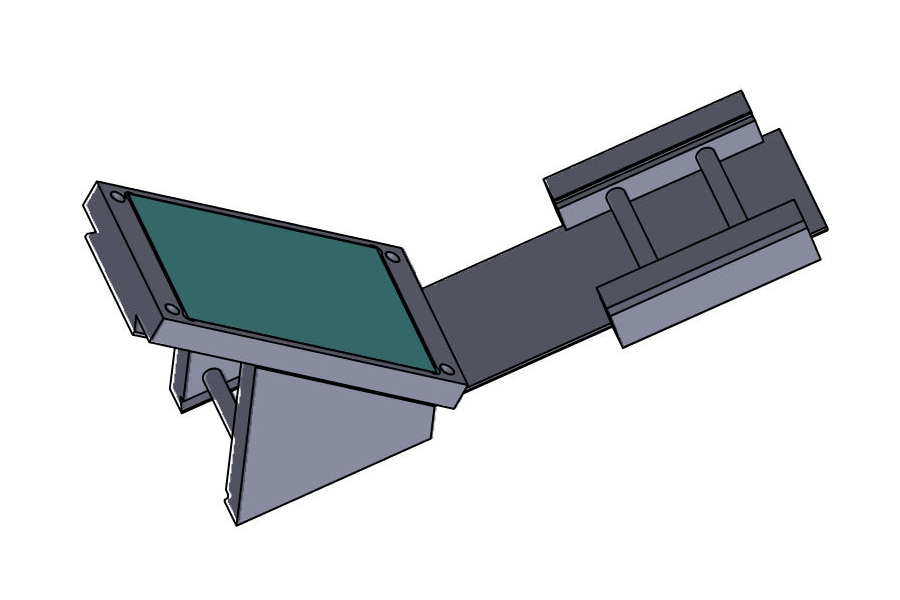

| Tilted reflector (Adapter bracket required) 20.020.004 |
|
|
|
|||

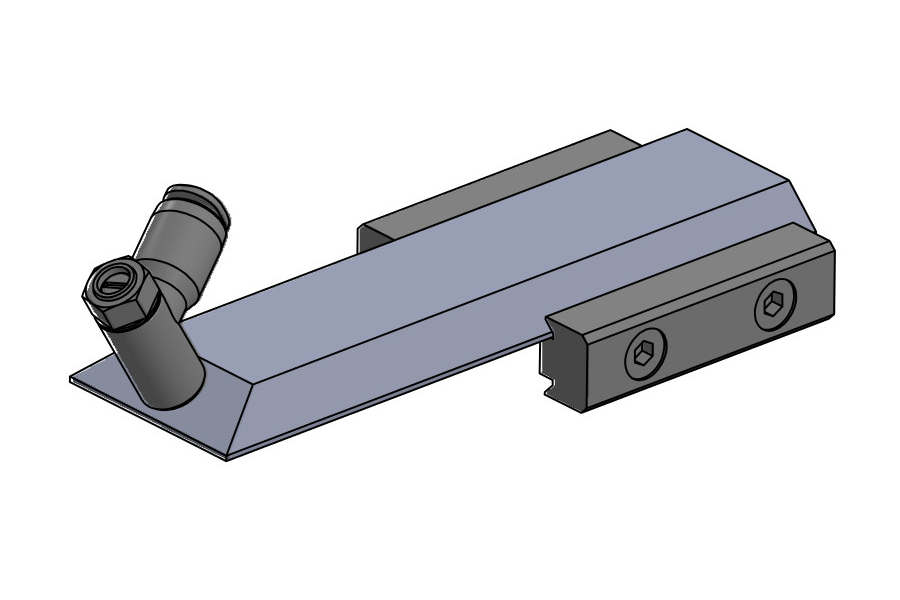

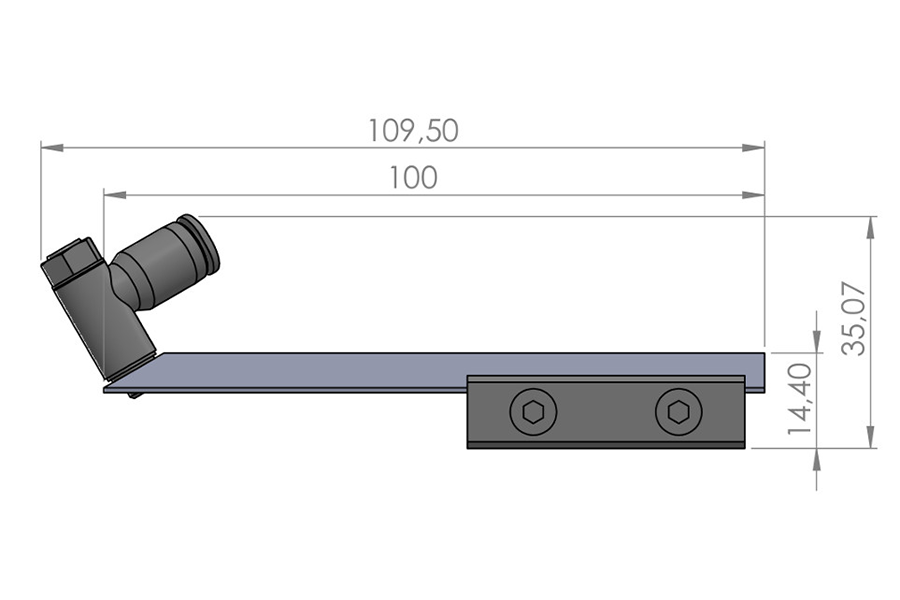

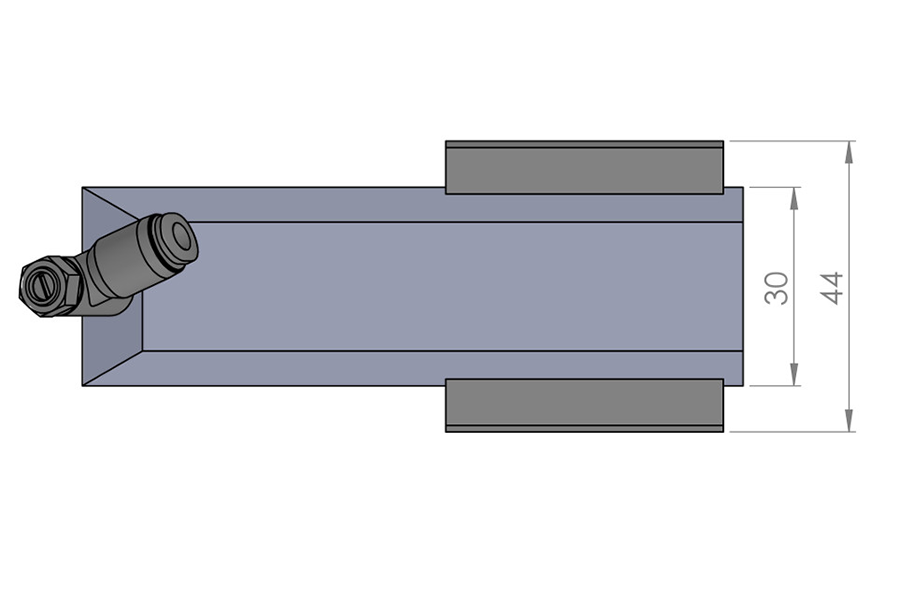

| Air nozzle 50.100.023 |
|
|
|
|||

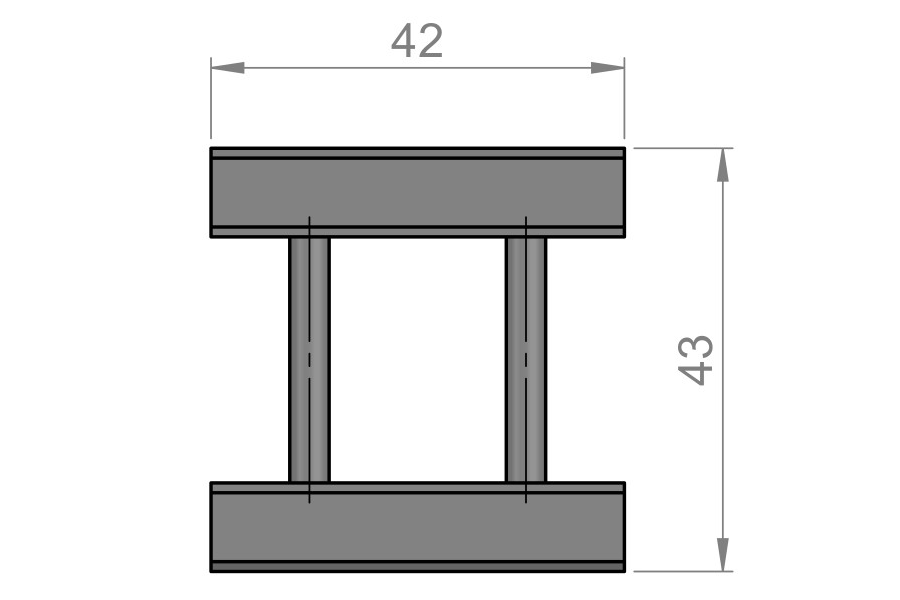

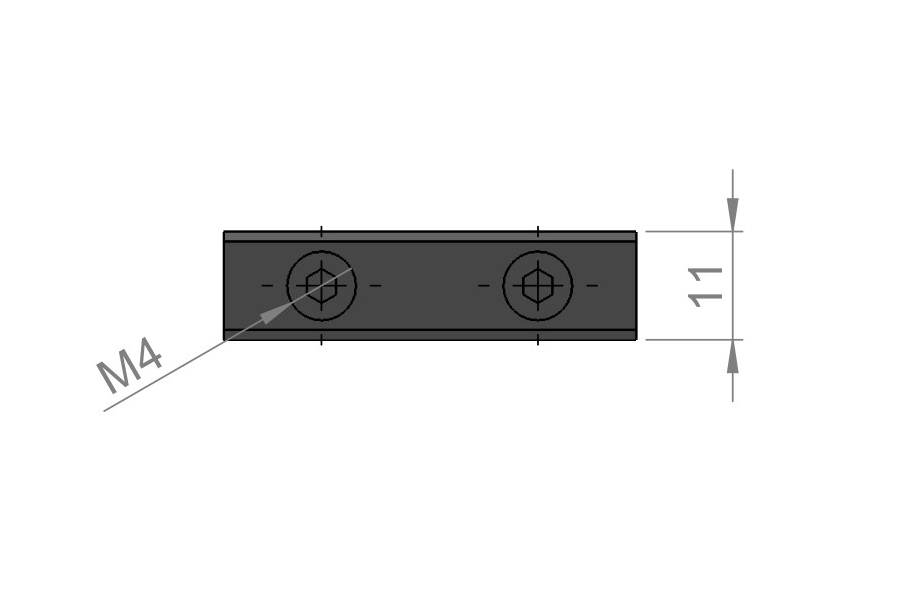

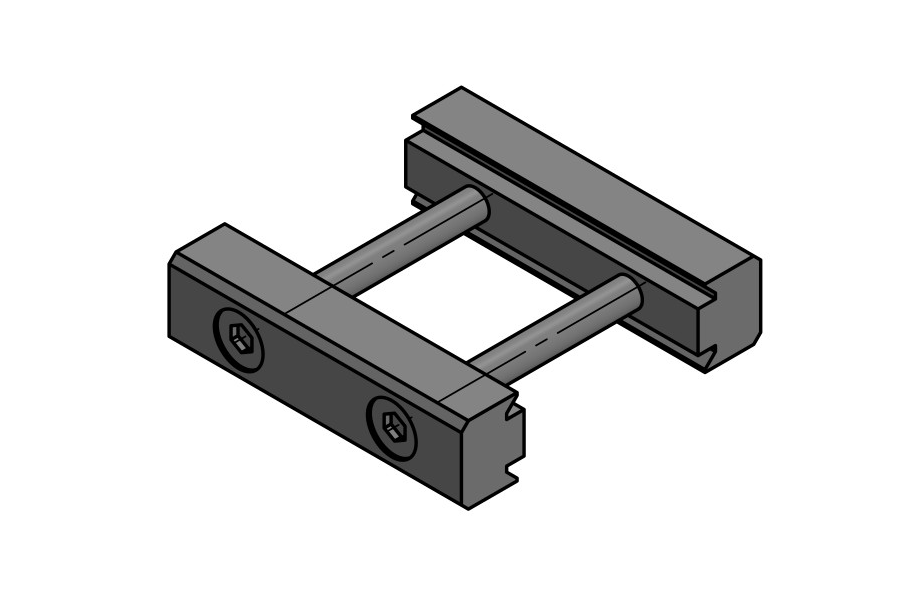

| Parallel slim bracket 30mm 10.062.830 |
|
|
|
|||

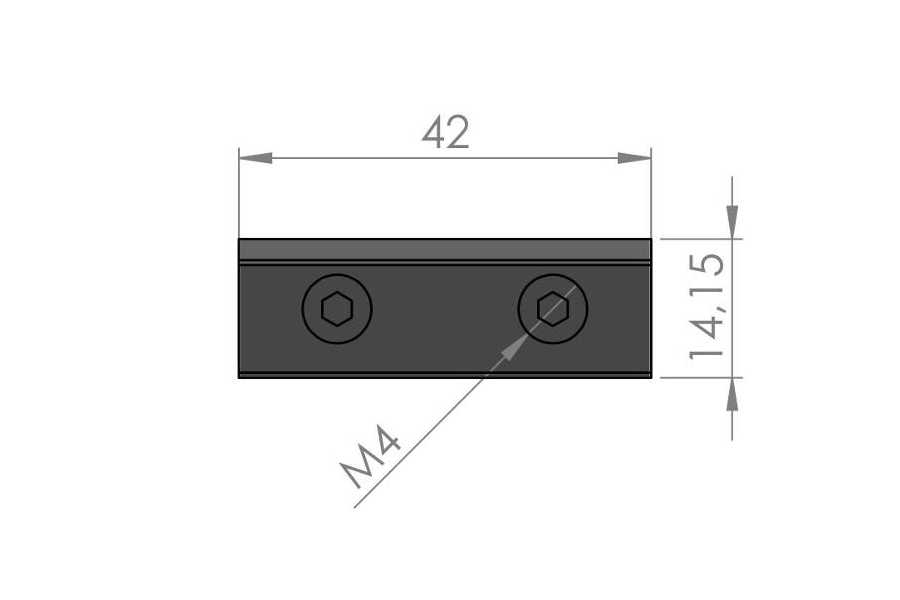

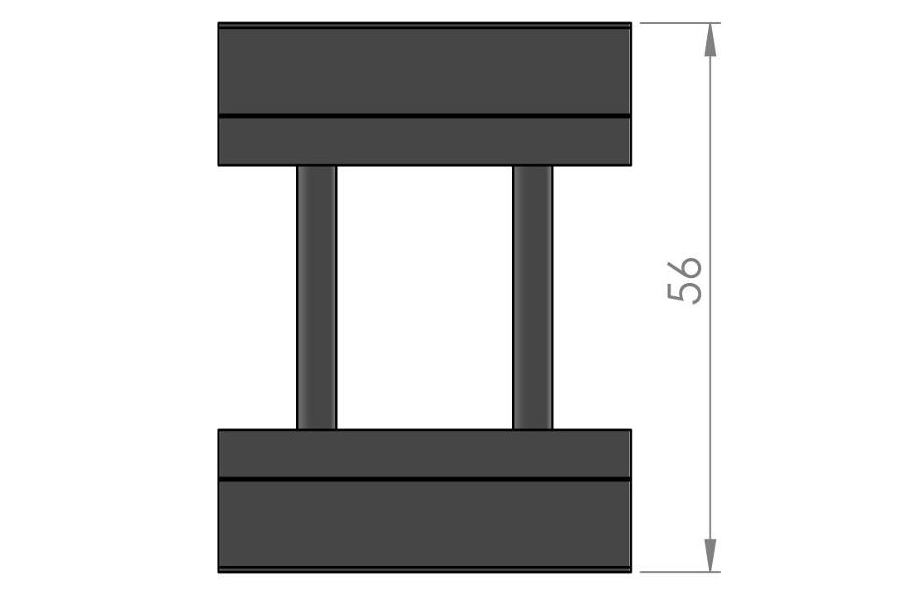

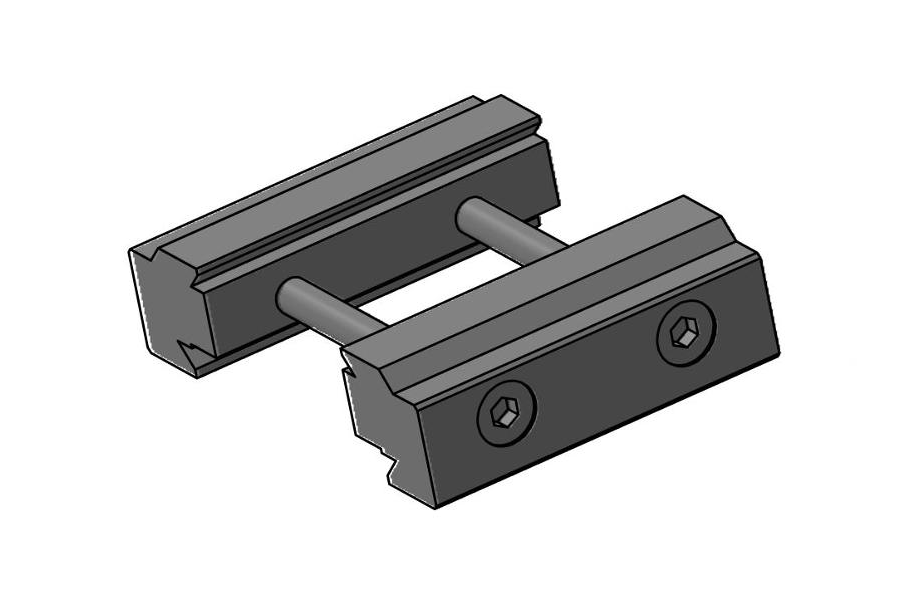

| Adapter bracket 30mm to 40mm profile 10.062.979 |
|
|
|
| Order number | Layout | Step | eDrawings | |||
|---|---|---|---|---|---|---|

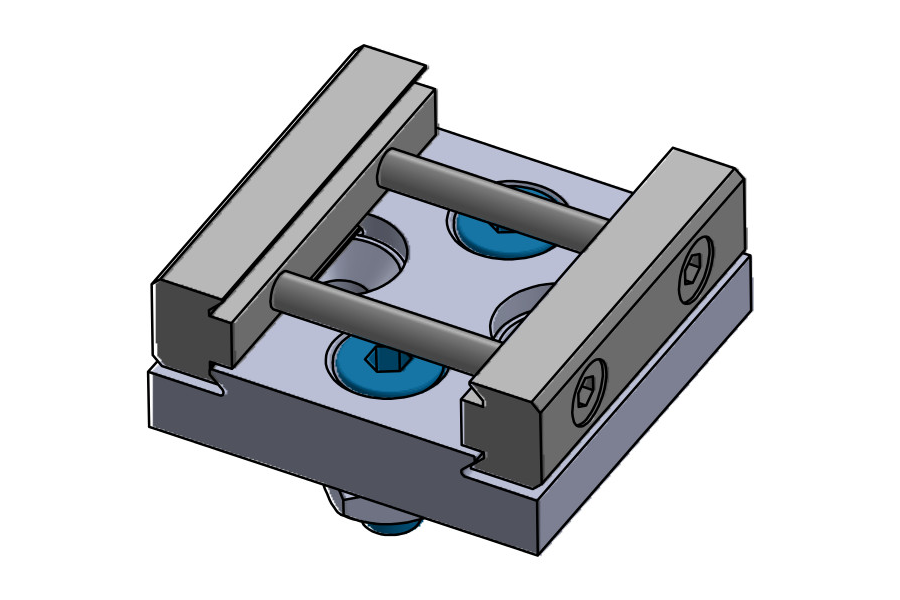

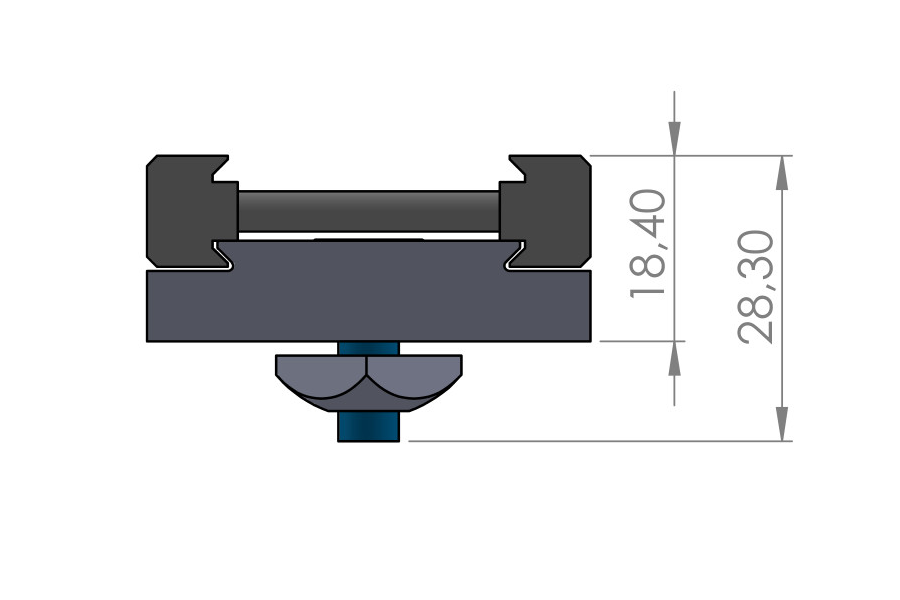

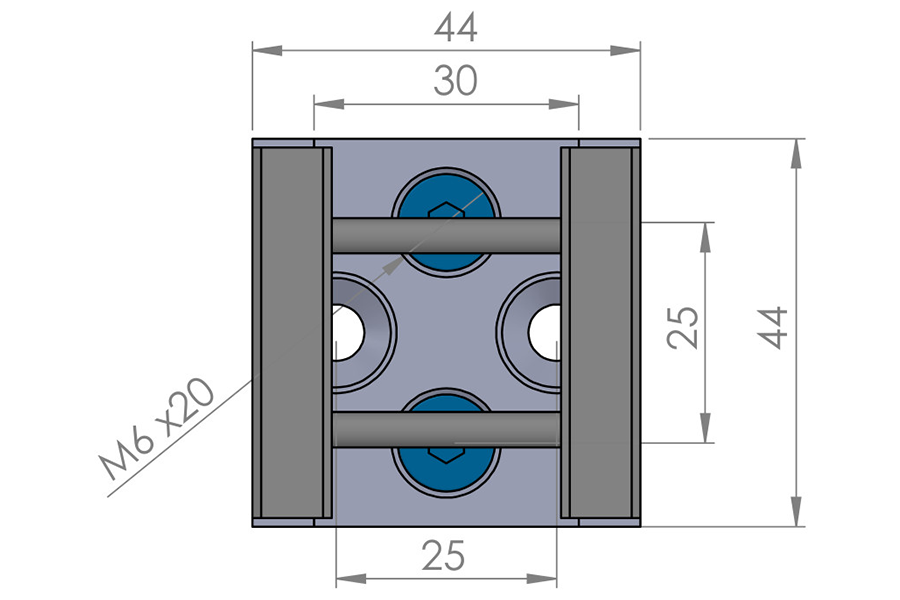

| Mounting Kit 21 5.210.000 |
|
|
|
|||

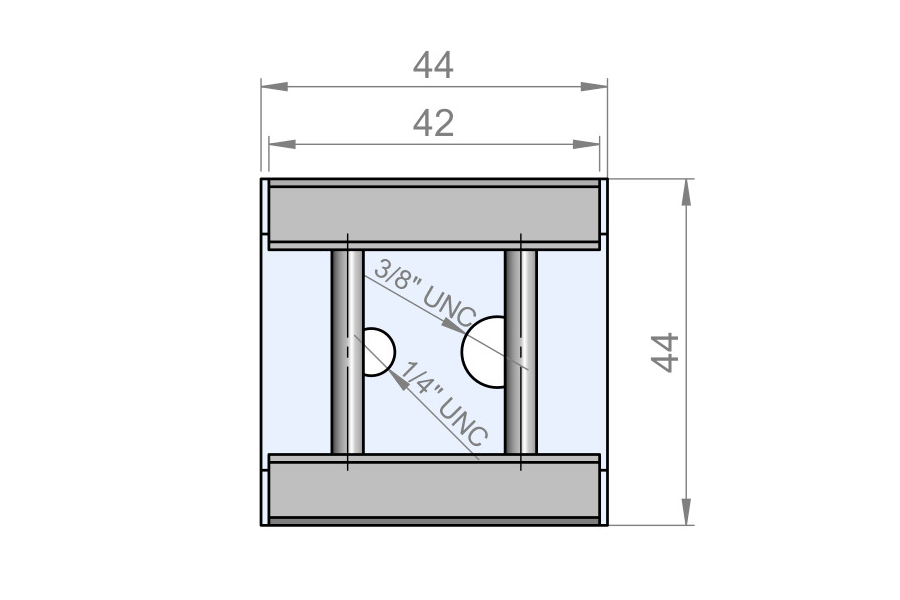

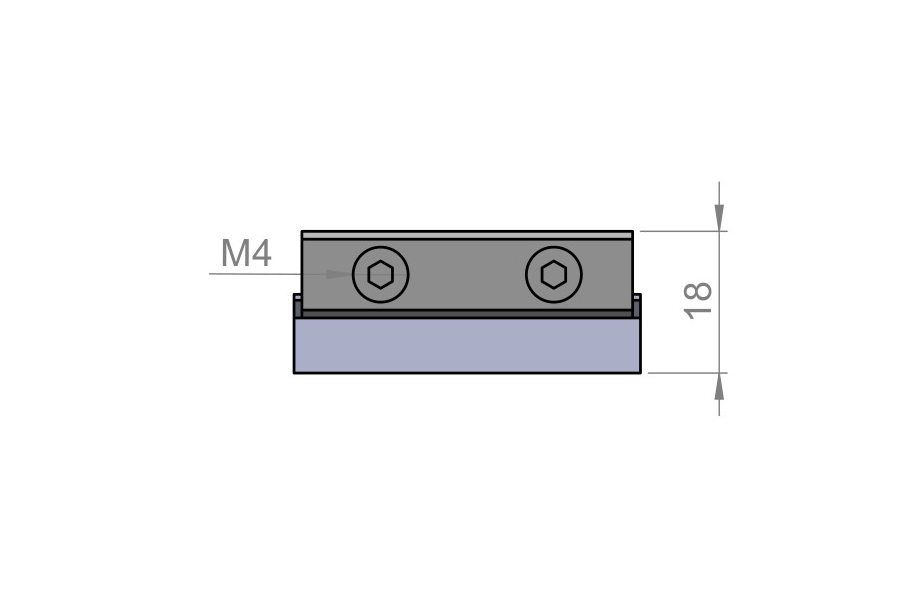

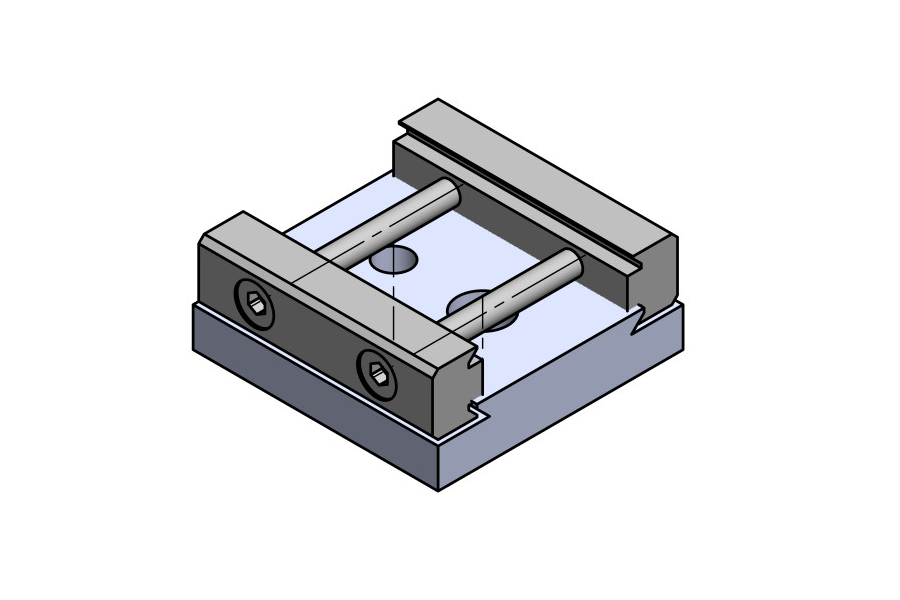

| Mounting Kit 22 5.220.000 |
|
|
|
|||

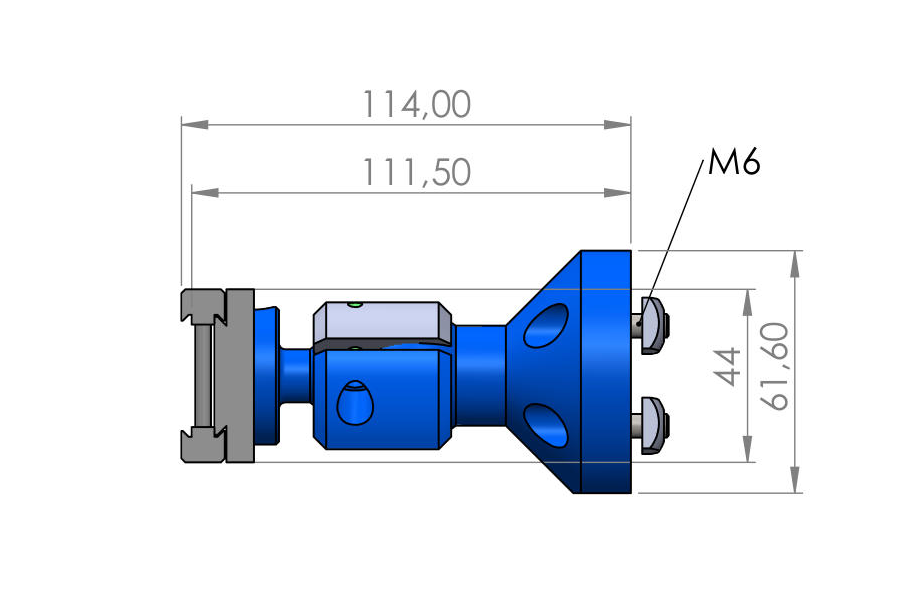

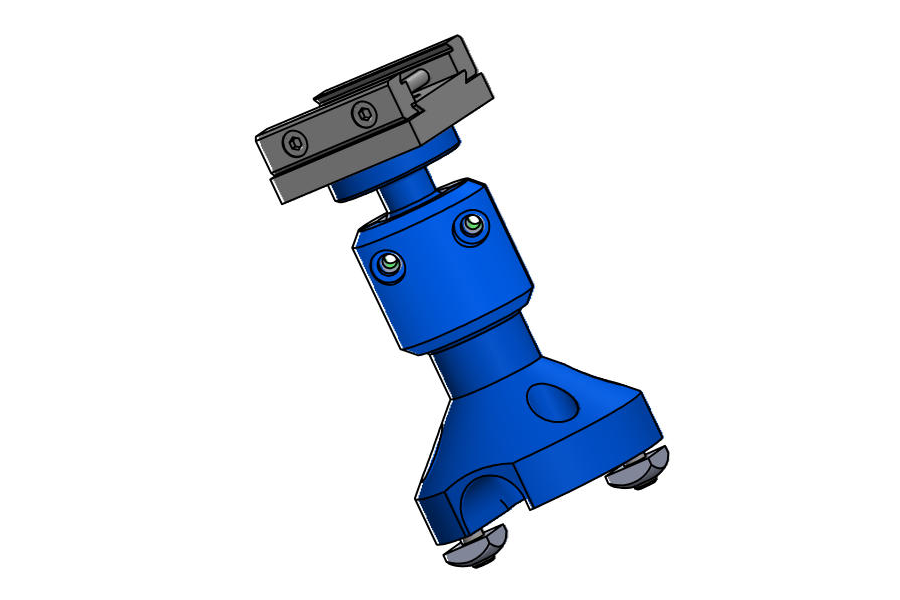

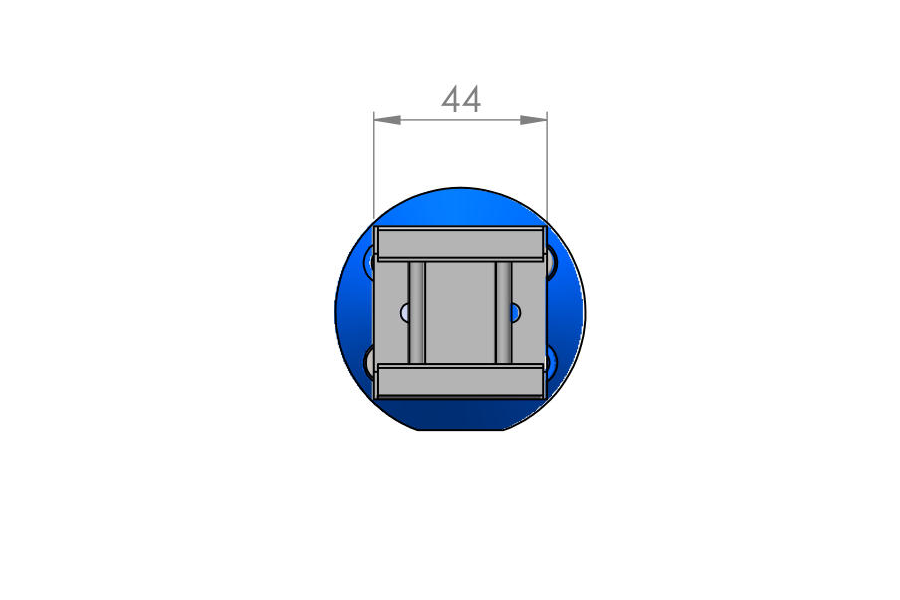

| Mounting Kit 24 5.240.000 |
|
|
|
|||

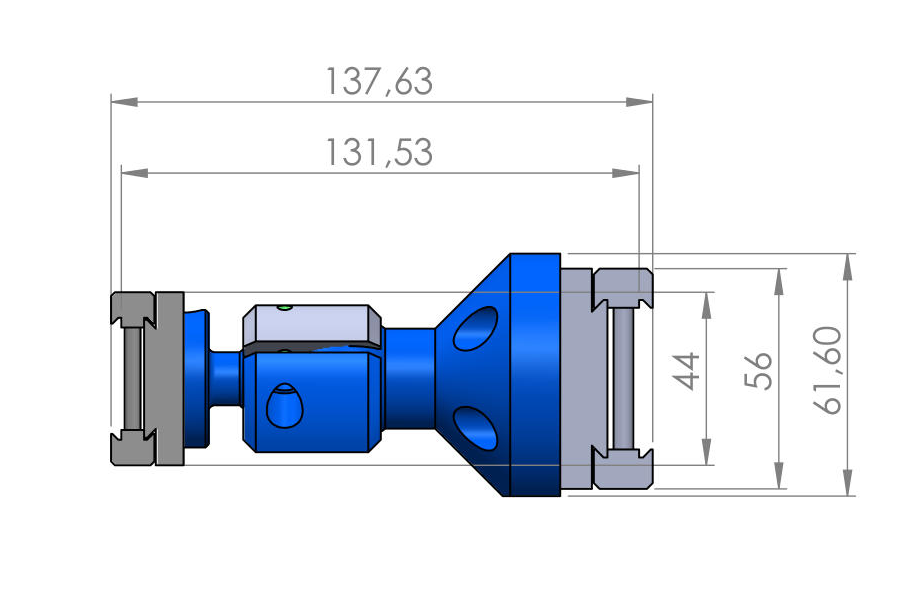

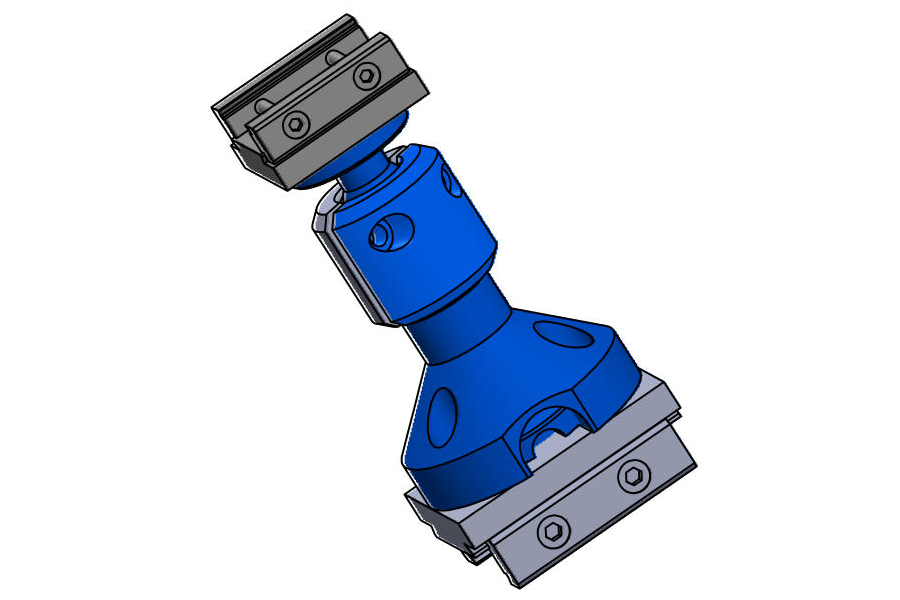

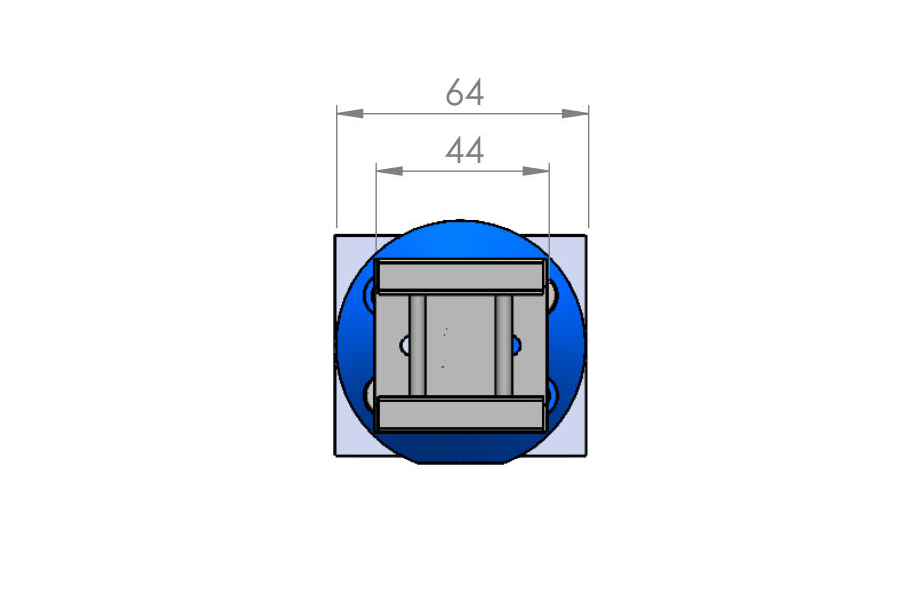

| Mounting Kit 26 5.260.000 |
|
|
|
|||

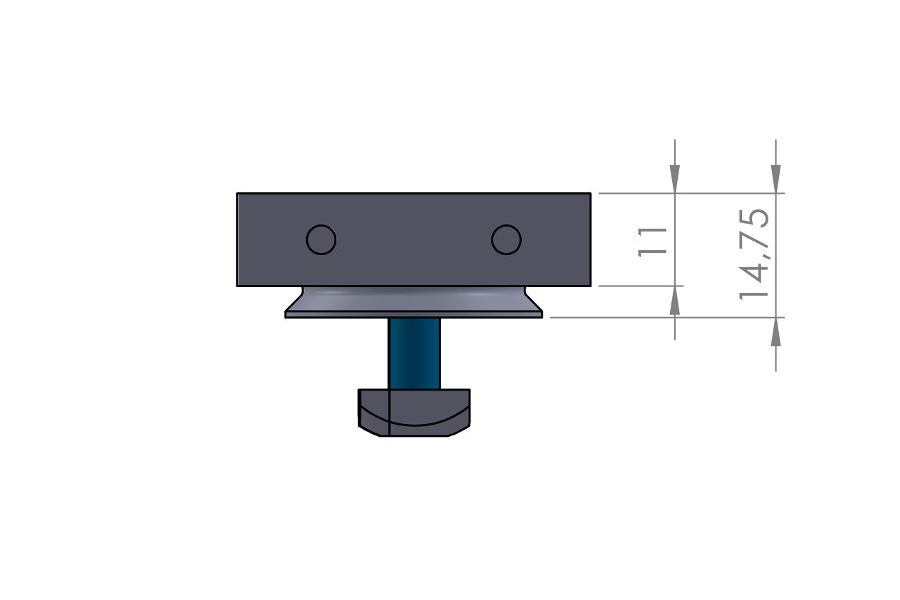

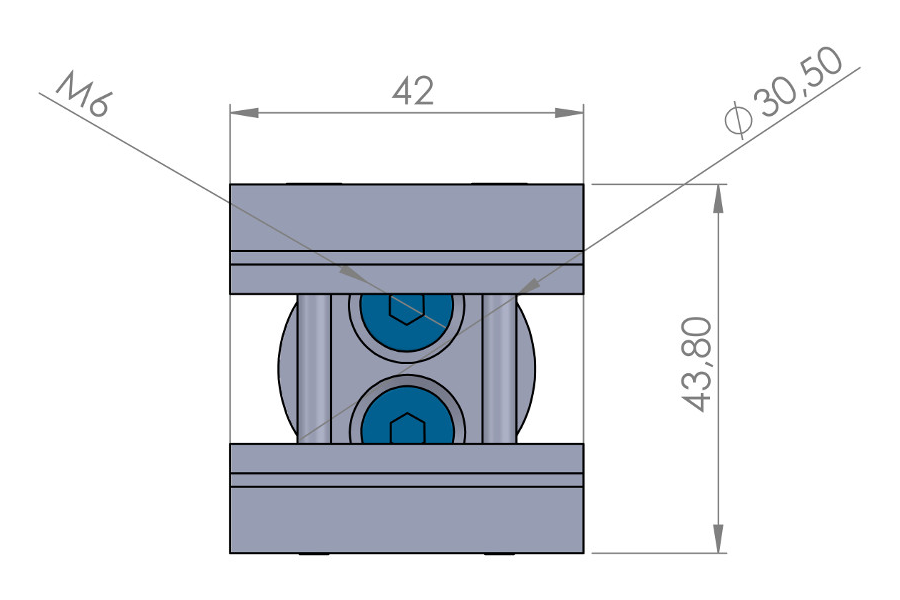

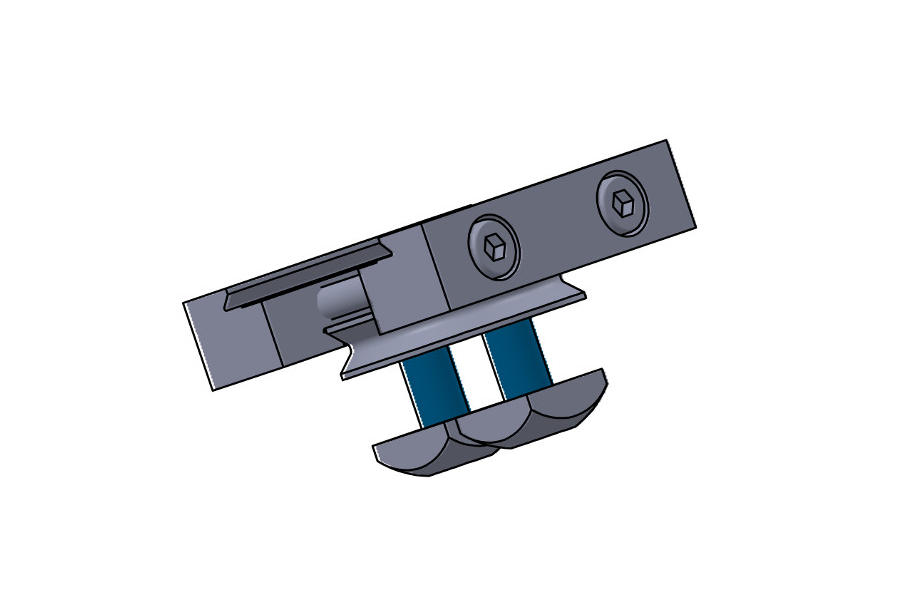

| Mounting Kit 27 5.270.000 |
|
|
|
－ | ||

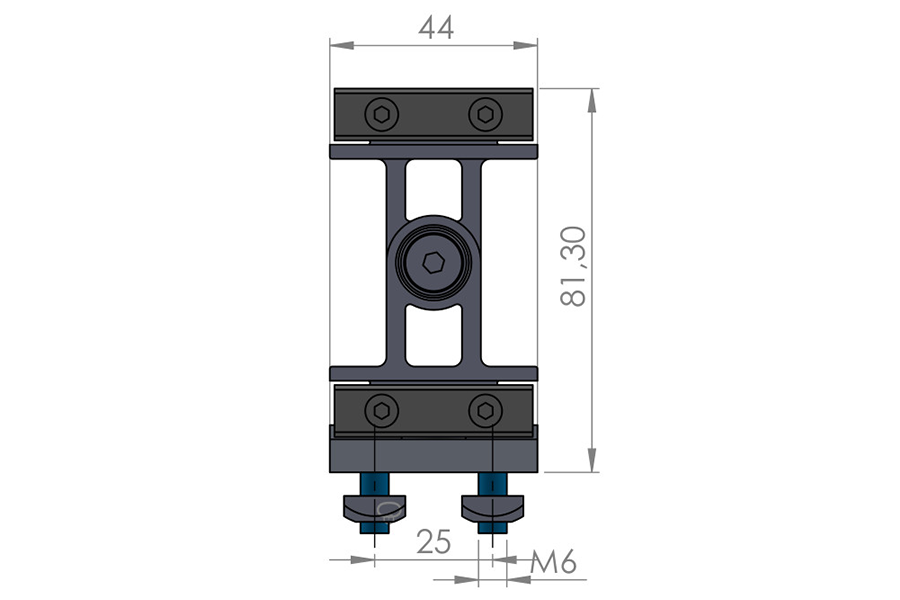

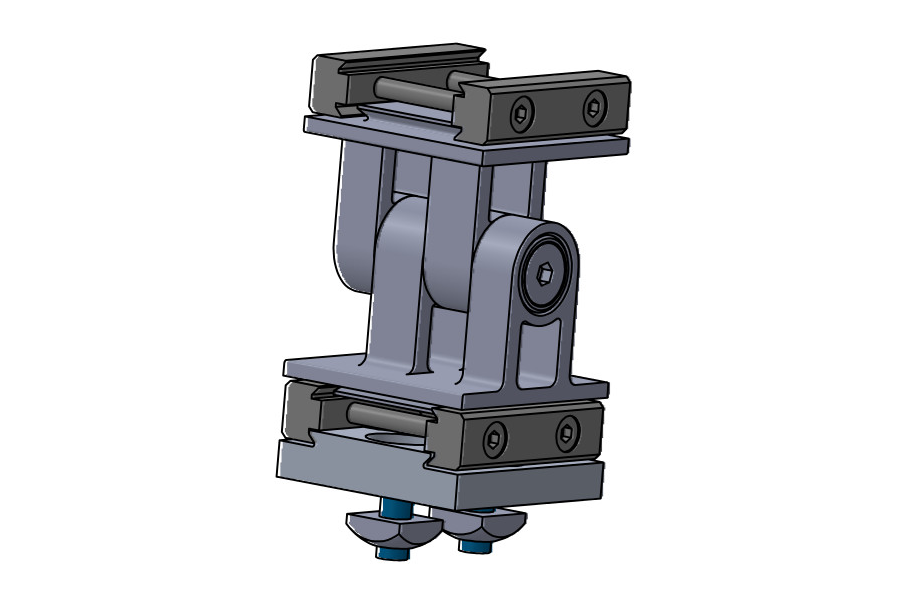

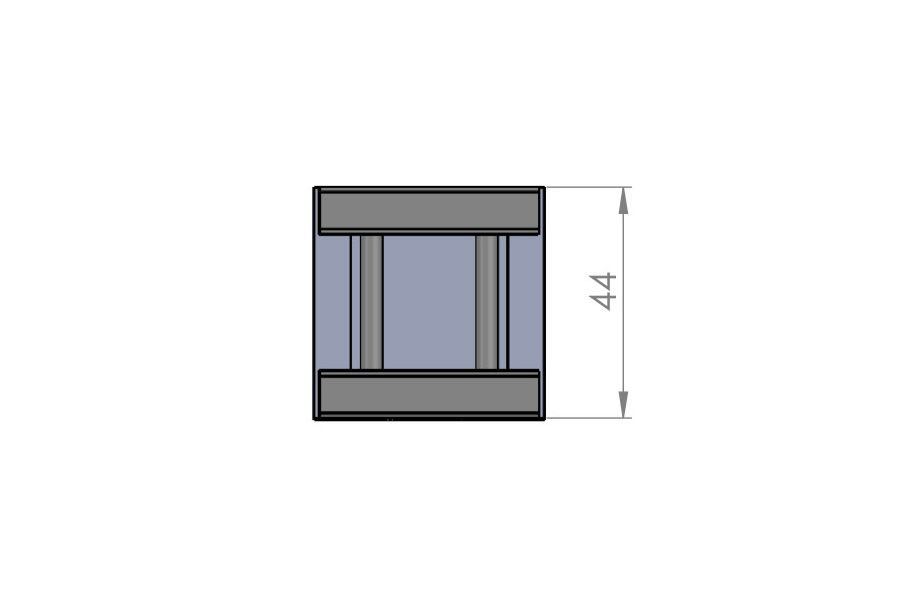

| Mounting Kit 28 5.280.000 |
|
|
|
－ | ||

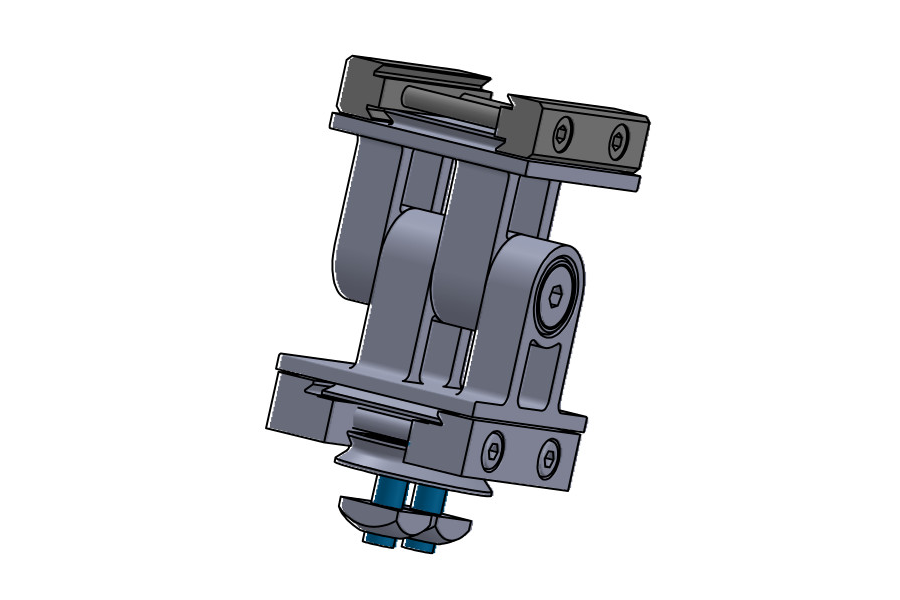

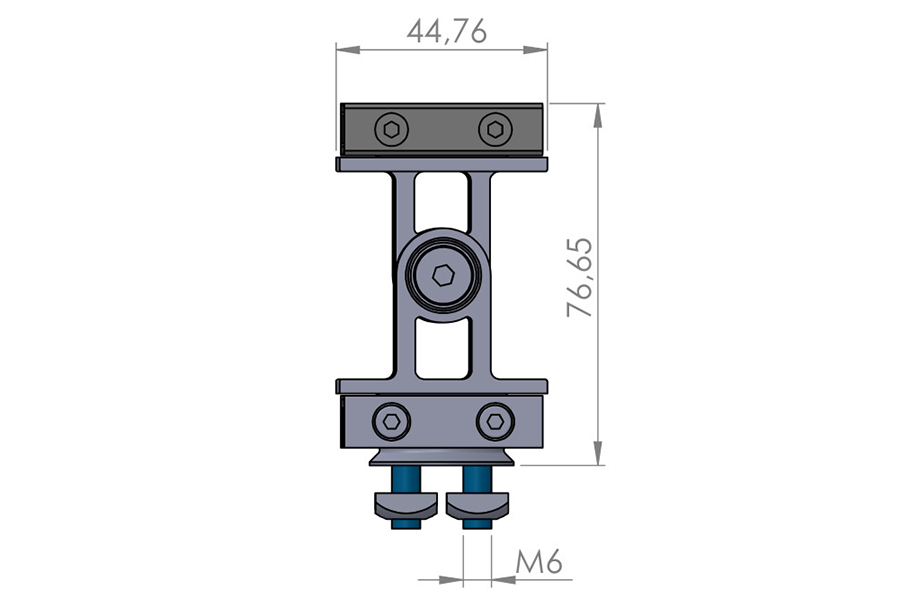

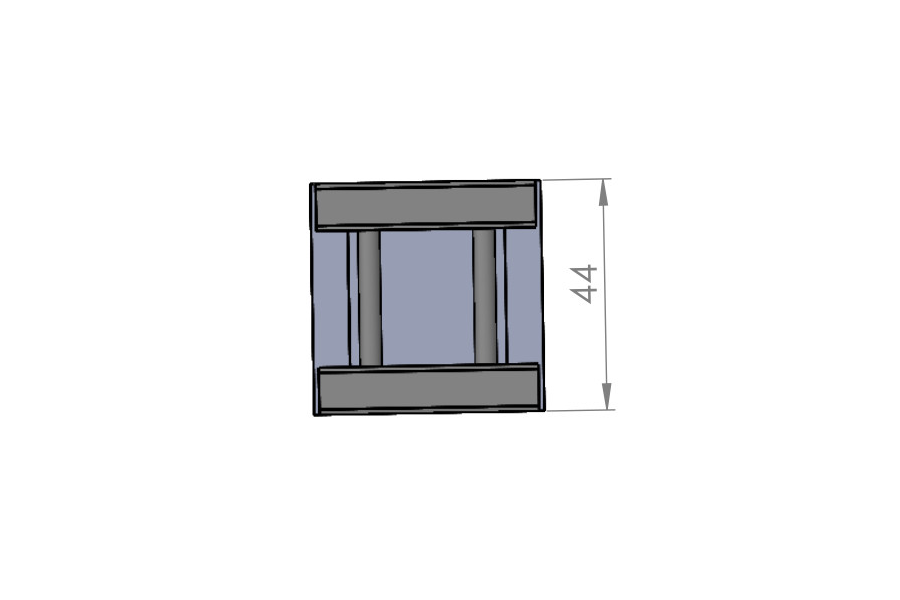

| Mounting Kit 29 5.290.000 |
|
|
|
