工業用カメラエンクロージャー

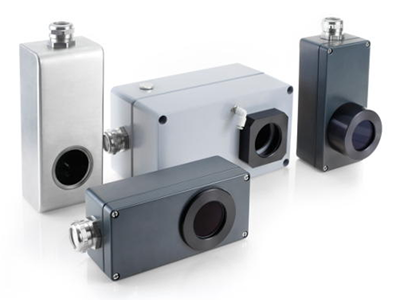

Chameleon シリーズ

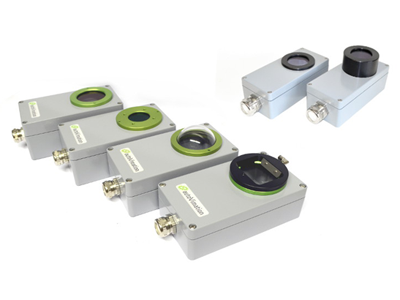

このハウジングシリーズは、側面方向から見るカメラに対しての保護を提供します。
Chameleon Sシリーズはレンズチューブ付きとなしのタイプがあり、これにより小型のCマウントレンズを持つカメラにも対応します。フロントウィンドウがあまり大きくない場合は、通常内蔵LEDをお使いいただけます。
Chameleon Lも同様に４種類の高さと必要に応じてレンズチューブをお使いいただくことで、レンズとカメラの高さを調節できます。
Chameleon Lとよく使用されるカメラはCognex Insight 5000またはSick Inspectorです。
さらにautoVimationでは、高い衛生対応と腐食耐性を持った手術用ステンレス製バージョンも対応しております。
Adlink Neon、Balluff BVS、Basler Dart、Baumer Verisens、Cognex Insight 5000、Flir Ax8, D-Link DCS-2132L、GoPro、Matrix Vision BlueLynx、Matrox GTR、Sick Inspector、VRmagic VRmRIC10-X、Vision Components VC Nano 等に対応します。

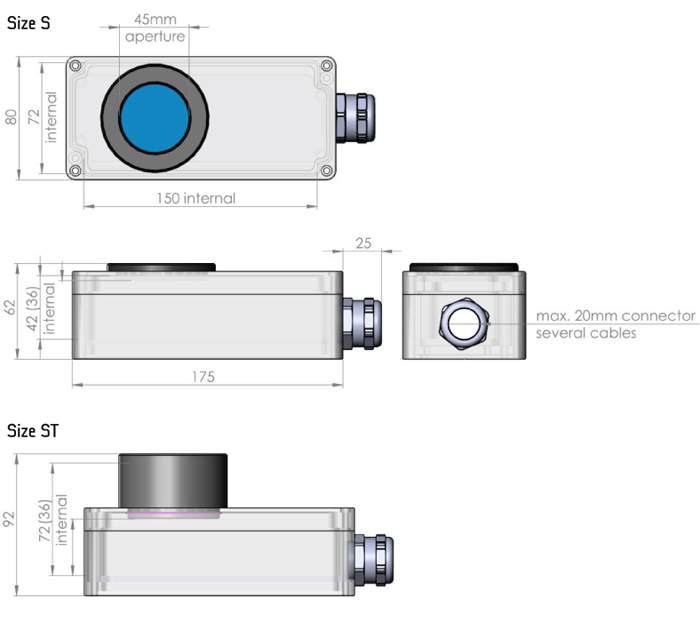

図面
セレクションガイド
| カメラの高さ | サイズ | 種 類 | 型 番 |
|---|---|---|---|
| 36 mm | 175 x 80 x 62 mm | S | 20.100.062 |
| 36 mm | 175 x 80 x 92 mm | ST | 20.100.092 |
| 38 mm | 198 x 89 x 71.5 mm | M | 20.102.047 |
| 48 mm | 220 x 120 x 65 mm | L65 | 20.105.065 |
| 58 mm | 220 x 120 x75 mm | L75 | 20.105.075 |
| 63 mm | 220 x 120 x 80 mm | L80 | 20.105.080 |
| 73 mm | 220 x 120 x 90 mm | L90 | 20.105.090 |
アクセサリ
画像をクリックしますと拡大表示されます。
| Order number | Layout | Step | eDrawings | |||
|---|---|---|---|---|---|---|

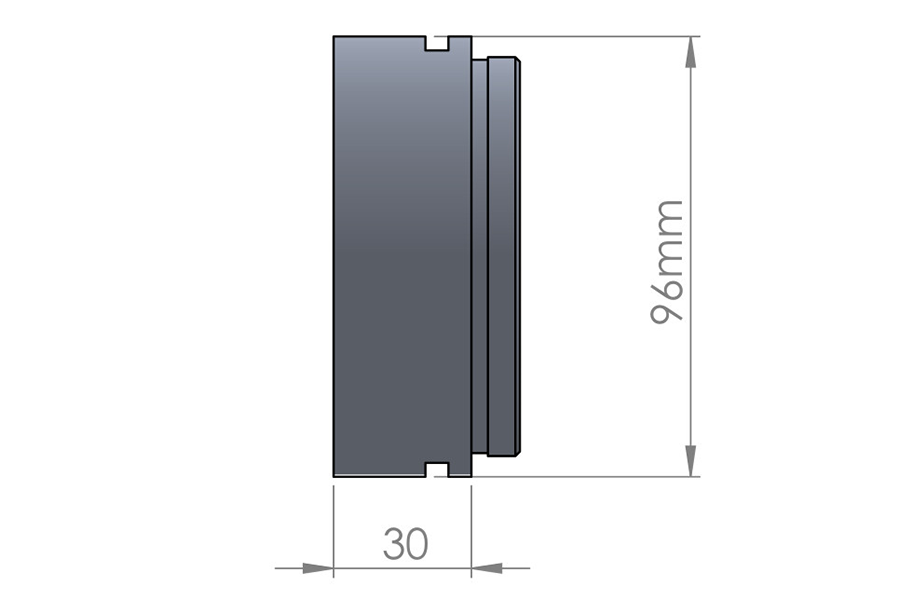

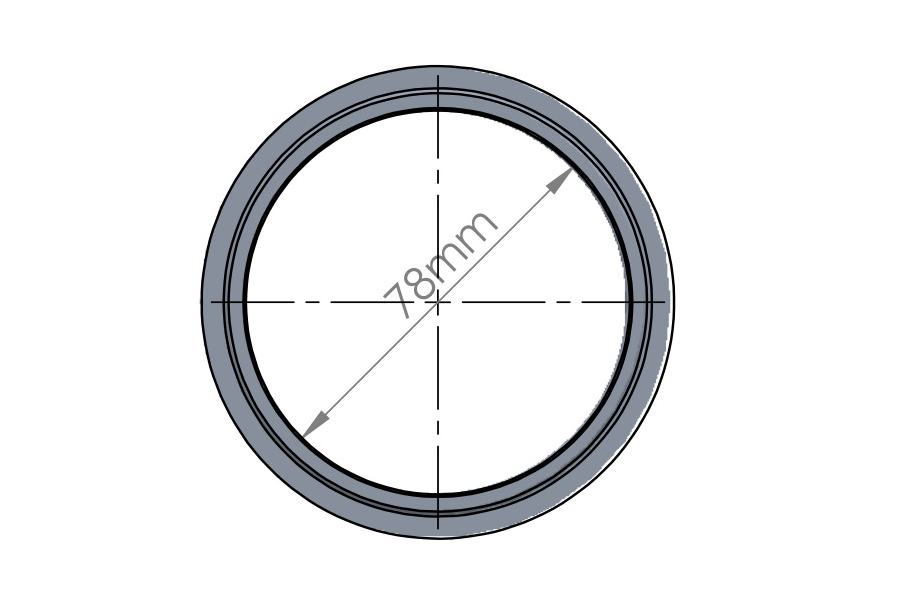

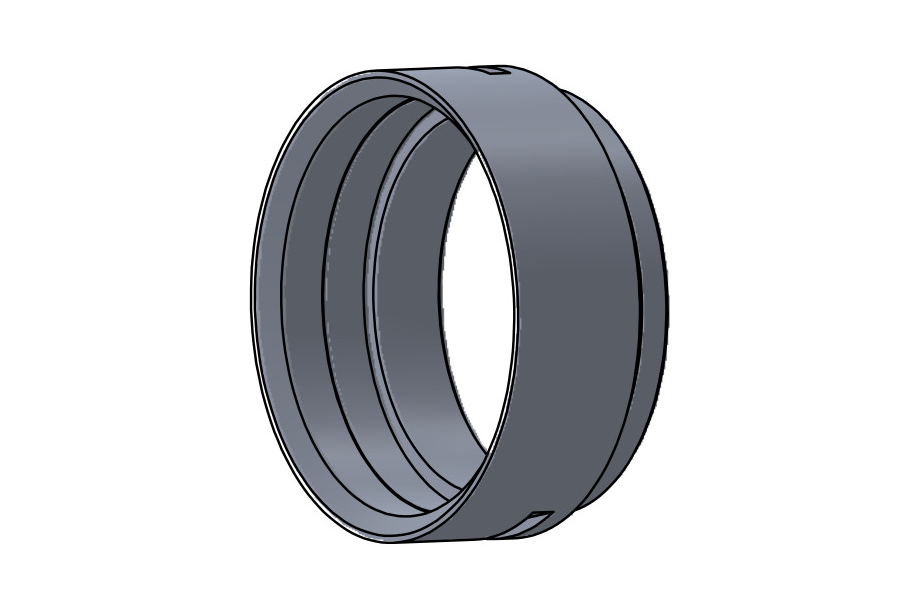

| 30mm extension (Chameleon L) 15.030.030 |
|
|
|
|||

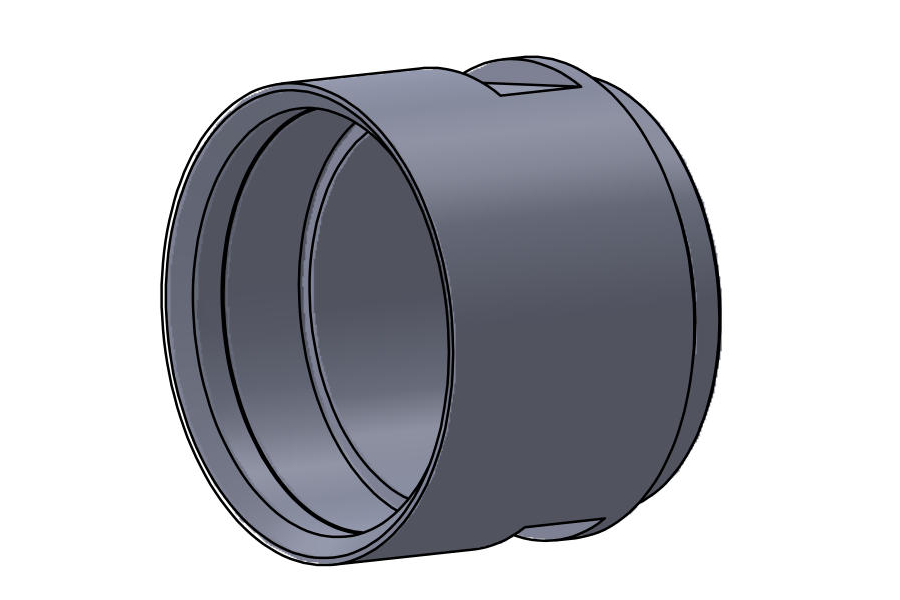

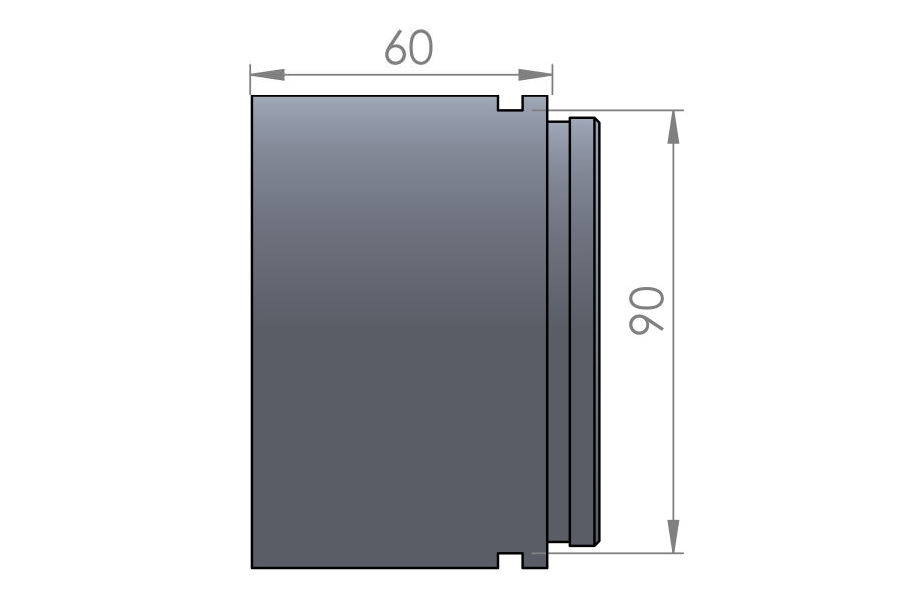

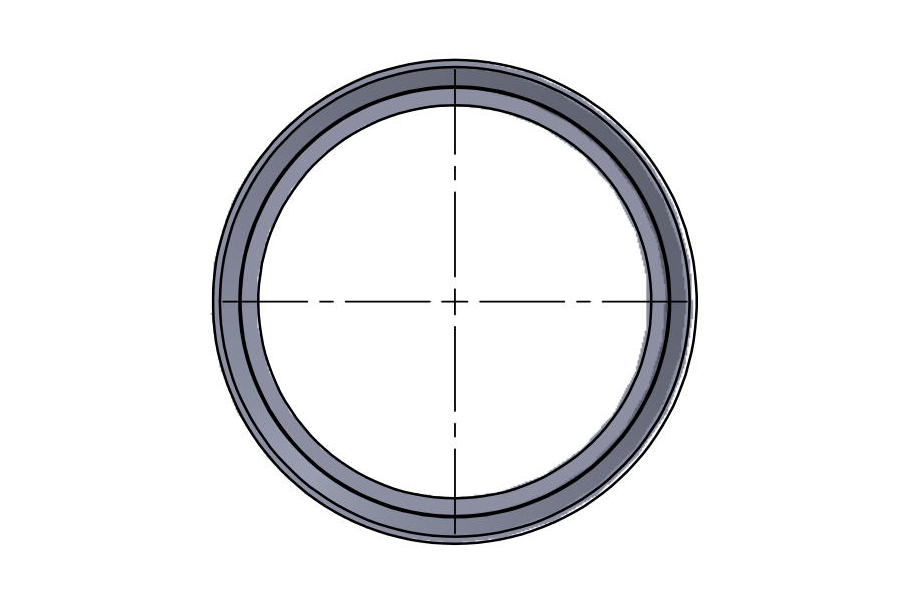

| 60mm extension (Chameleon L) 15.030.085 |
|
|
|
|||

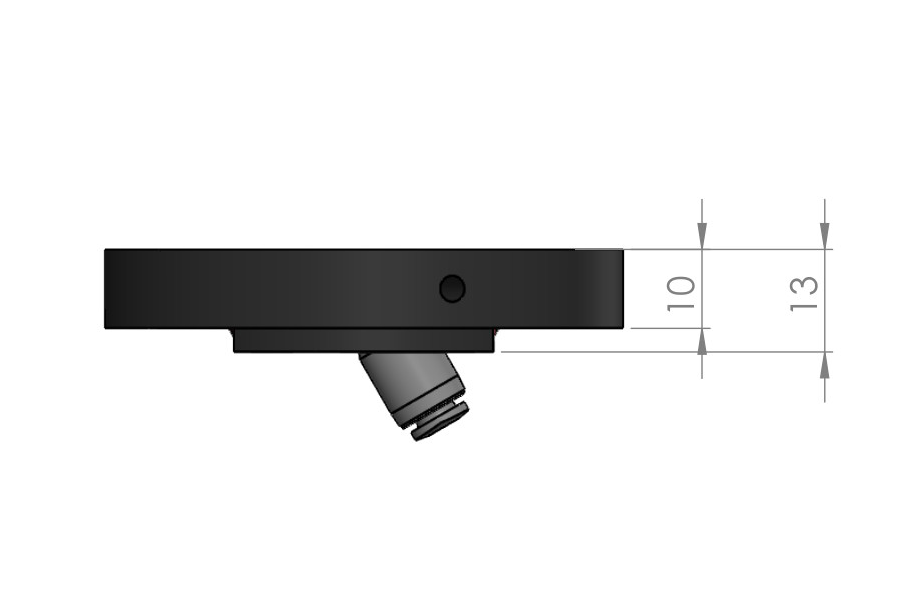

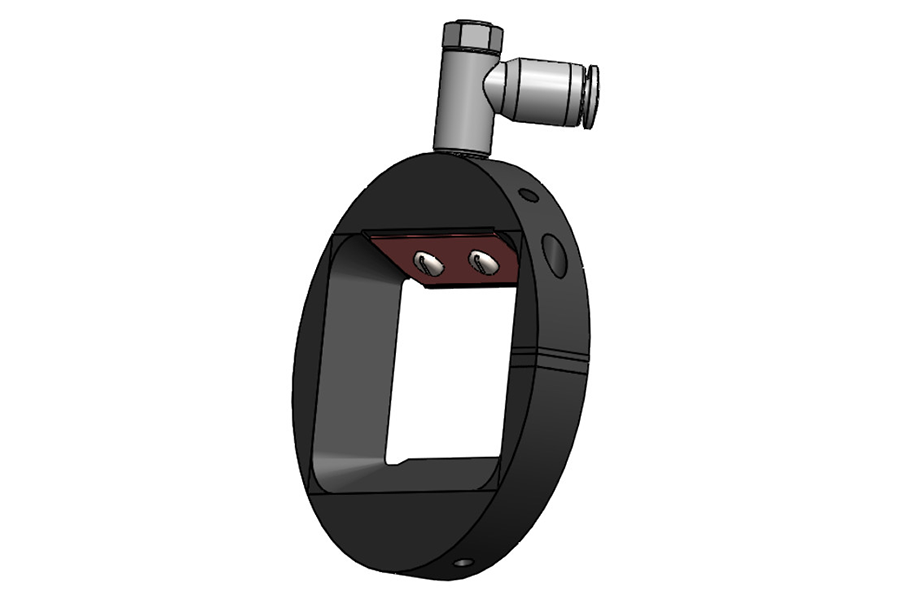

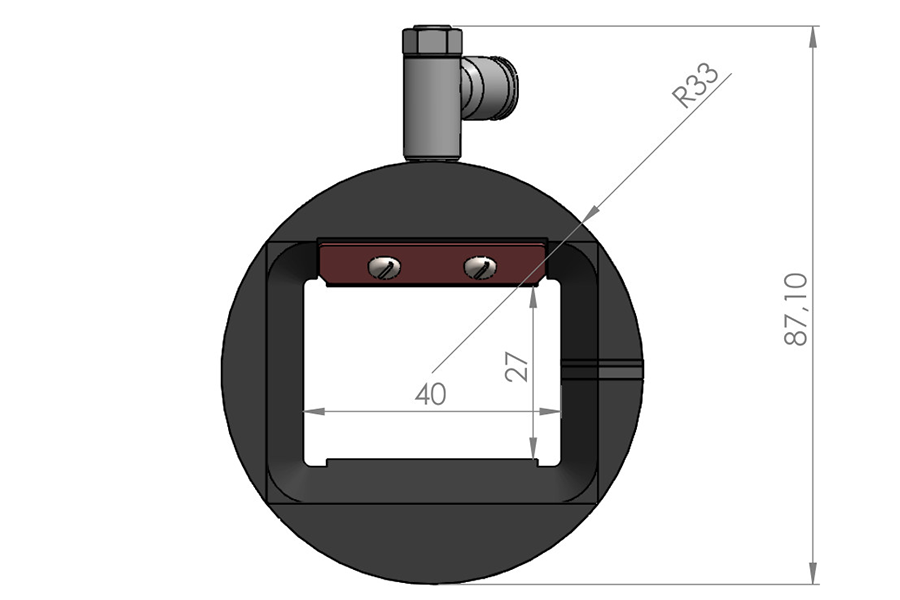

| 2" wind curtain (Chameleon S, L) 50.100.010 |
|
|
|
|||

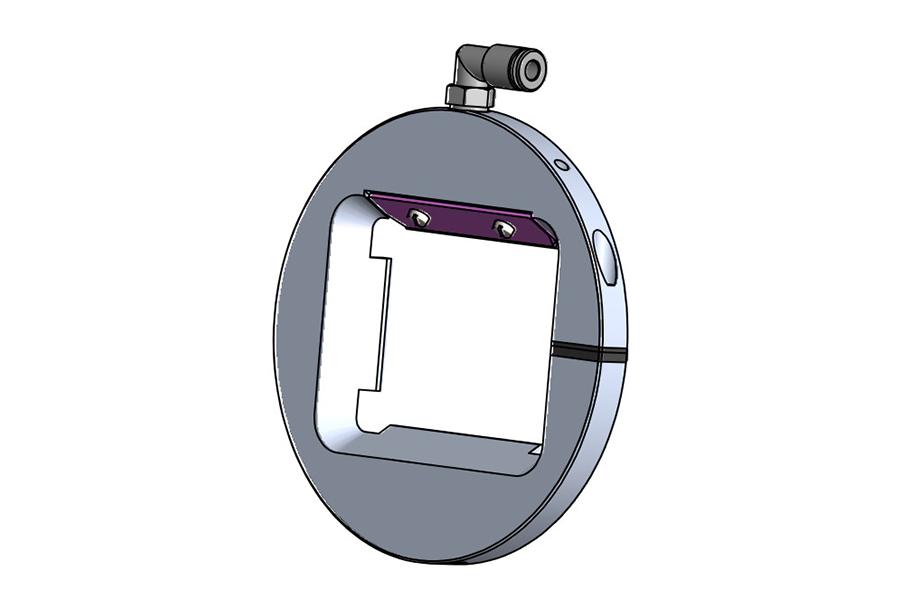

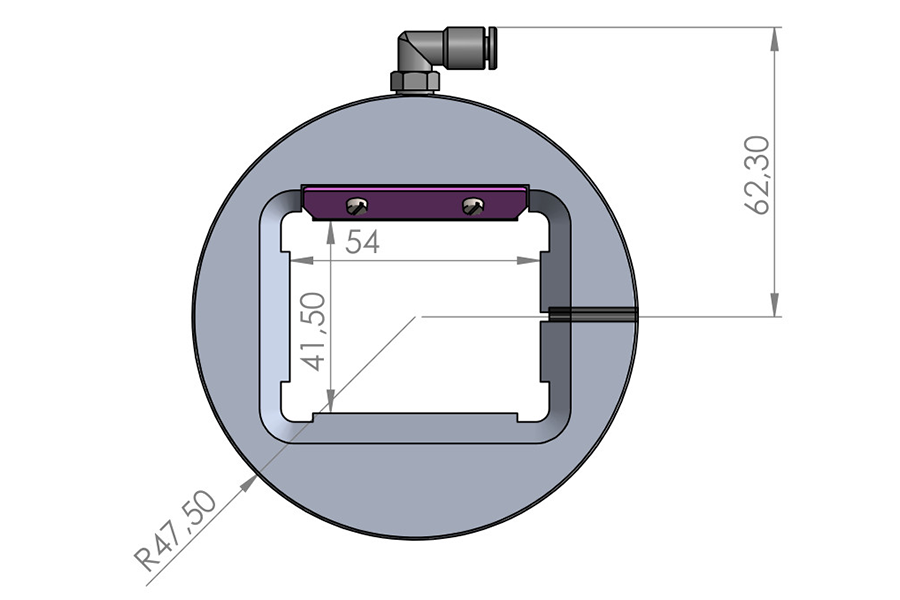

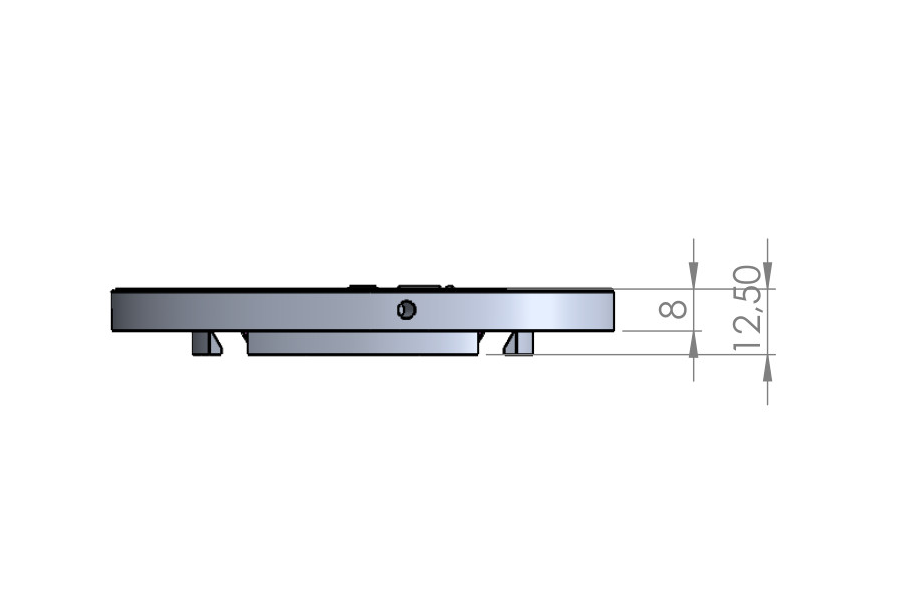

| 3" wind curtain (Chameleon L) 50.100.011 |
|
|
|
|||

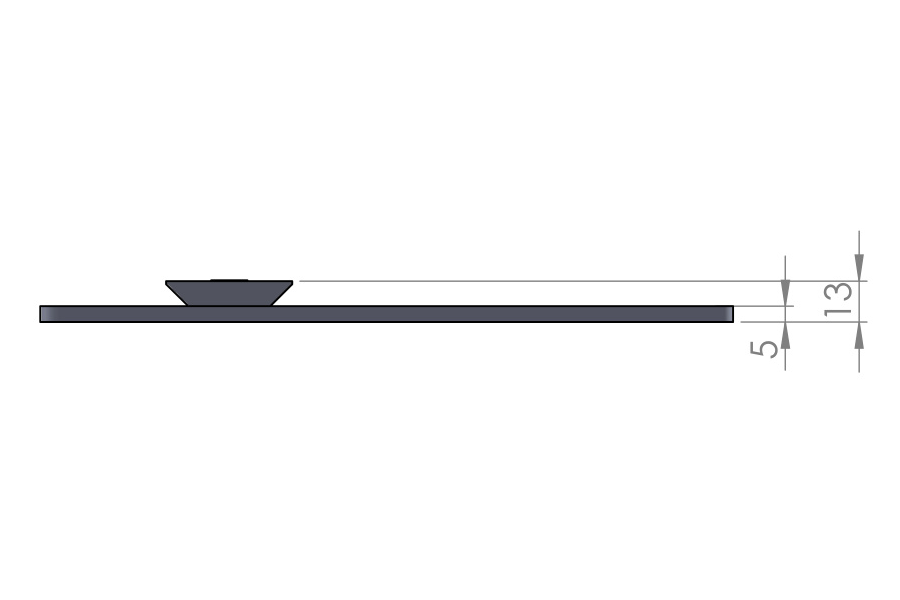

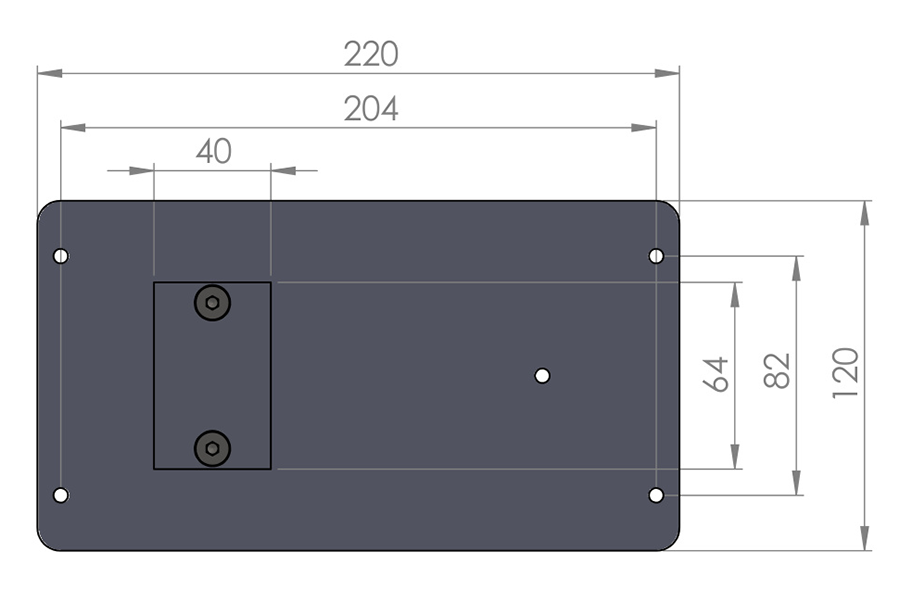

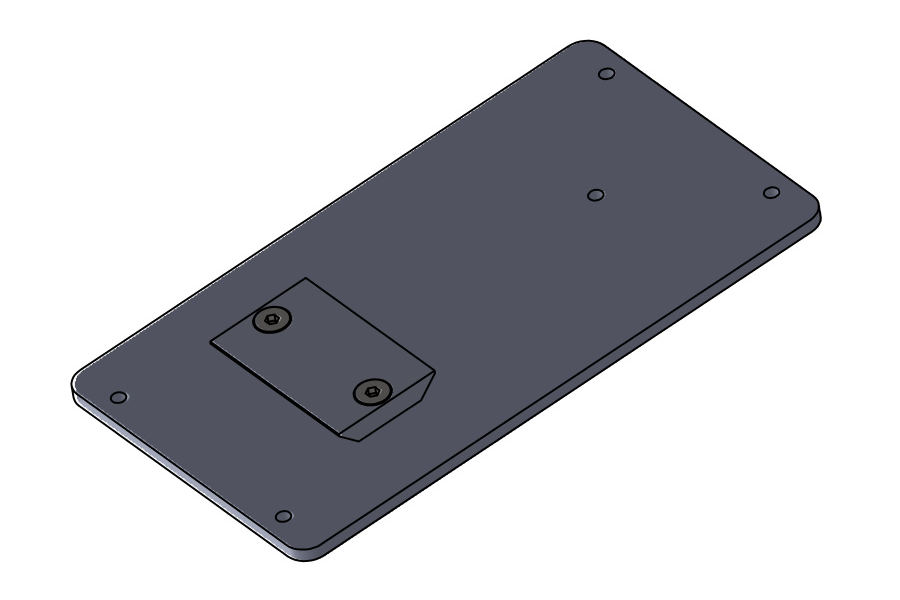

| Mounting plate Chameleon L with crosswise dovetail 20.105.998 |
|
|
|
|||

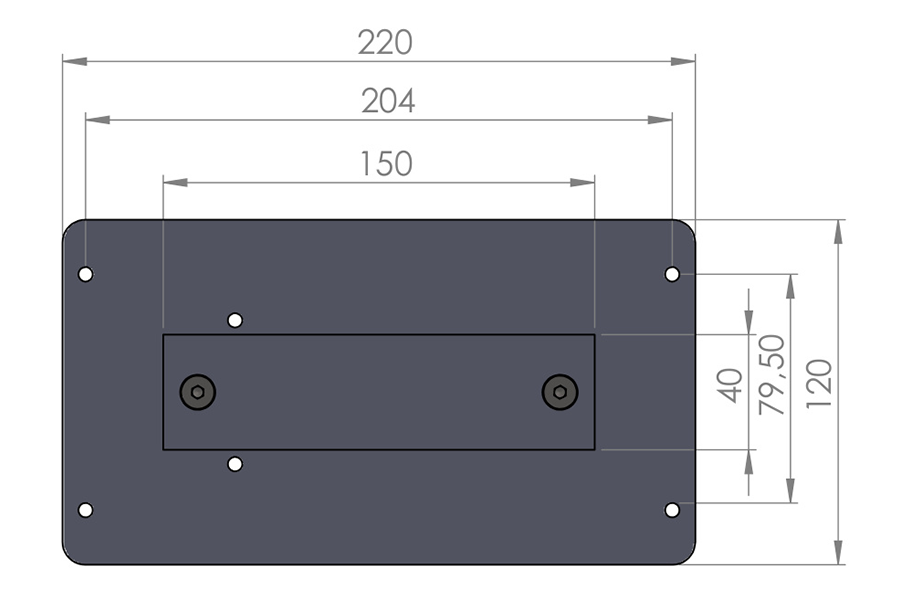

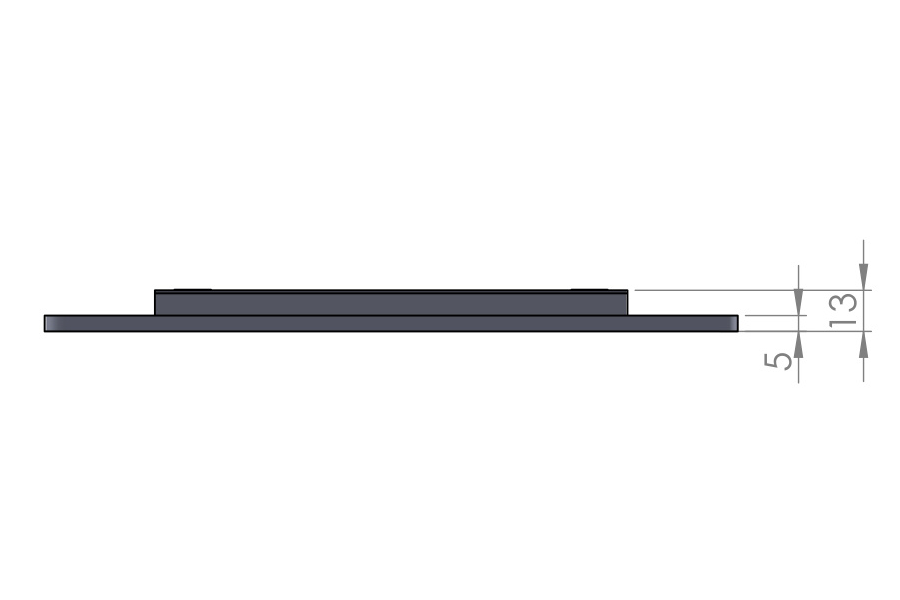

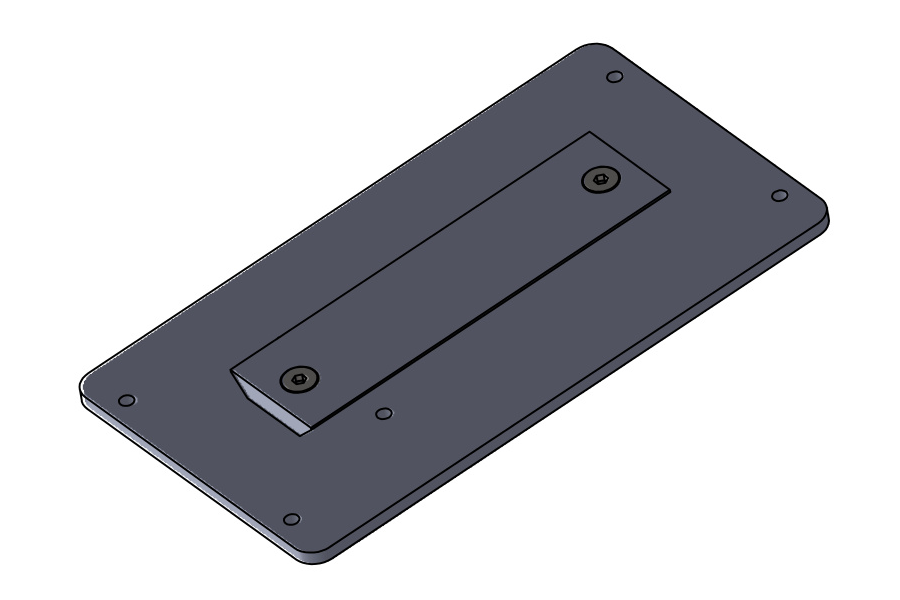

| Mounting plate Chameleon L with lengthwise dovetail 20.105.999 |
|
|
|
|||

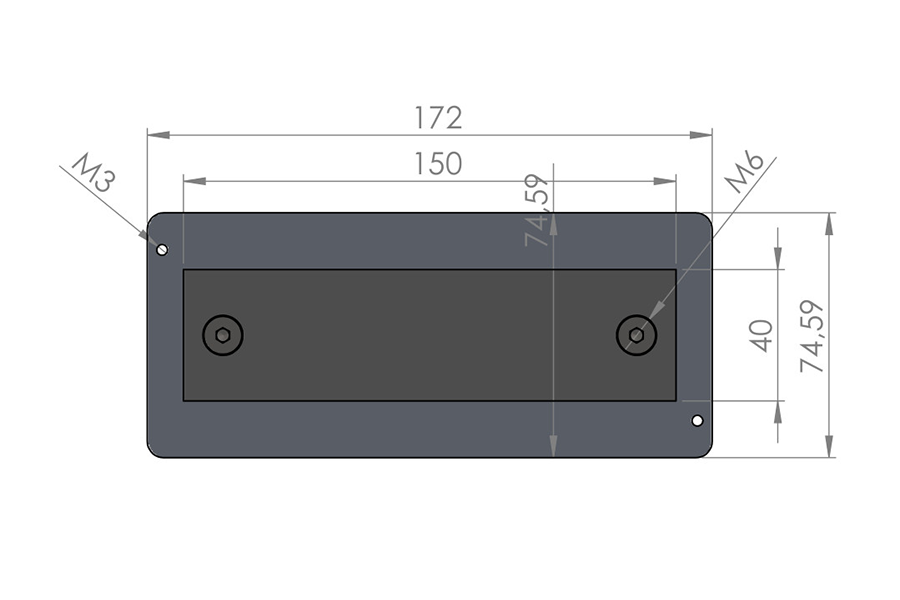

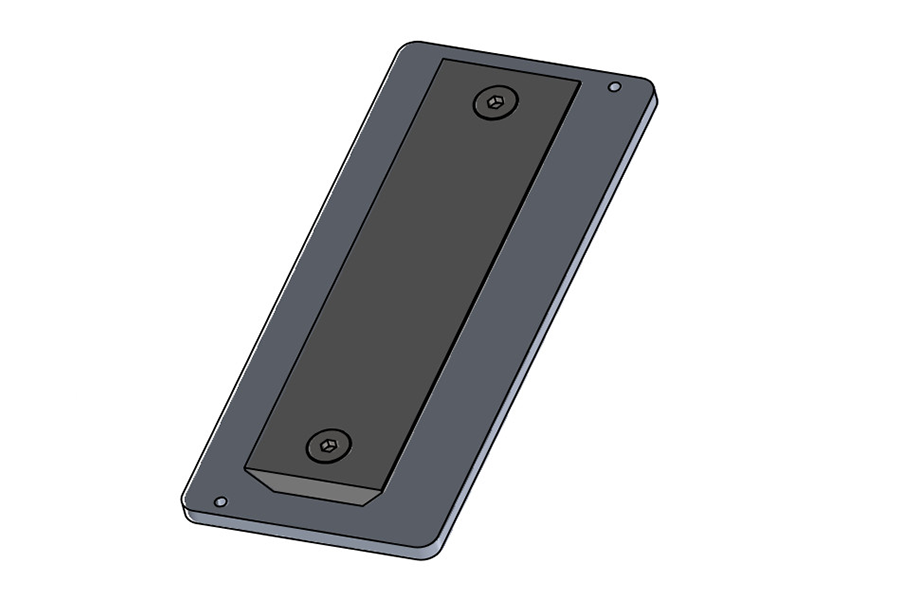

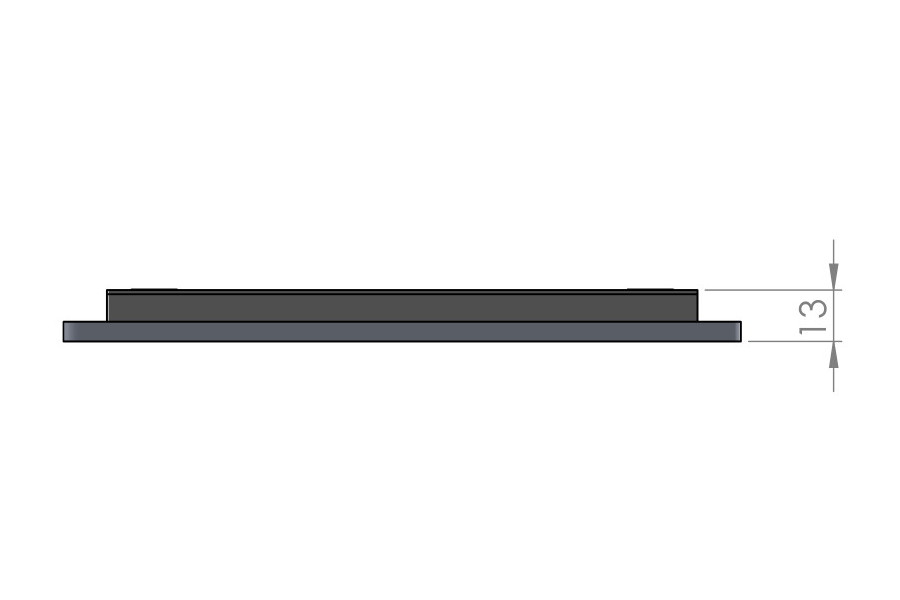

| Mounting plate Chameleon S 20.105.997 |
|
|
|
| Order number | Layout | Step | eDrawings | |||
|---|---|---|---|---|---|---|

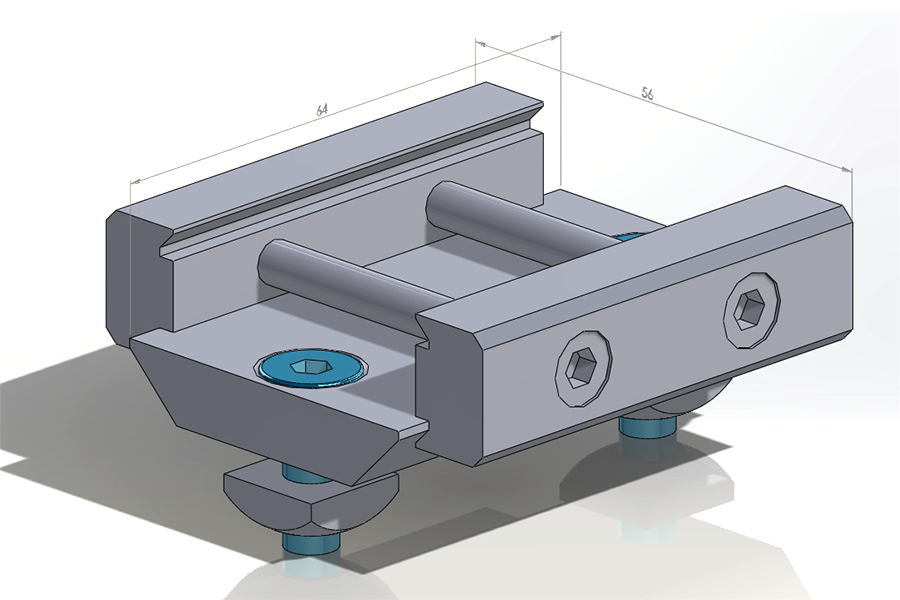

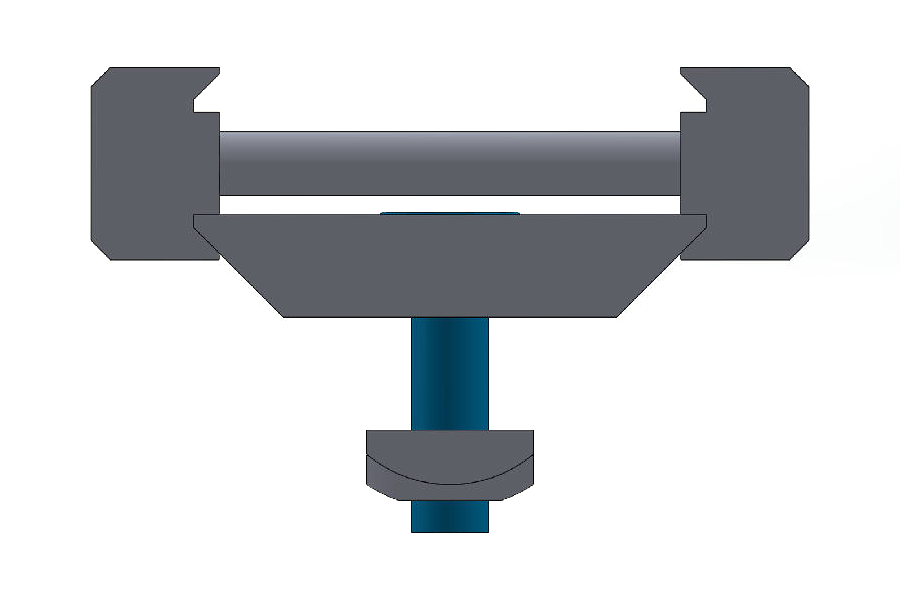

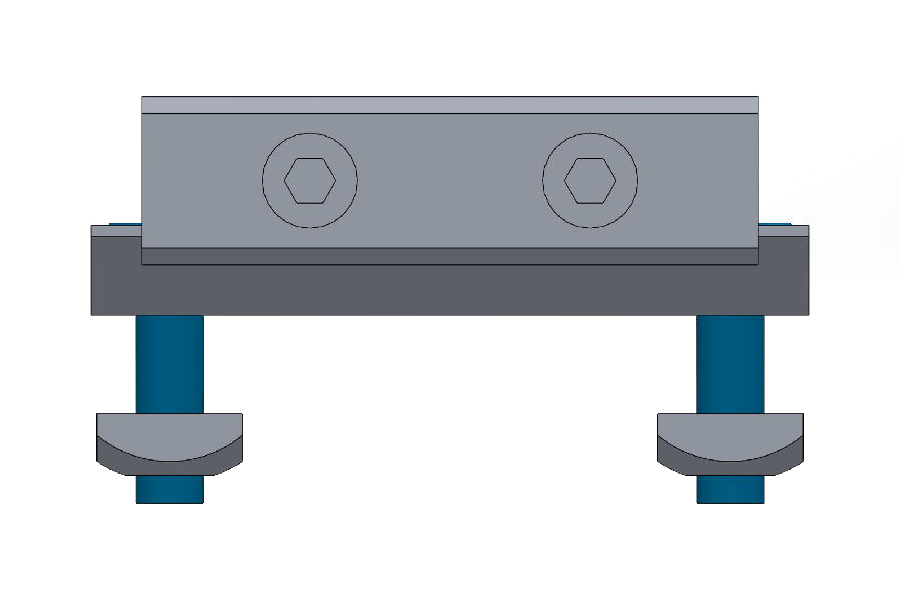

| Mounting Kit 1 5.010.000 |
|
|
|
|||

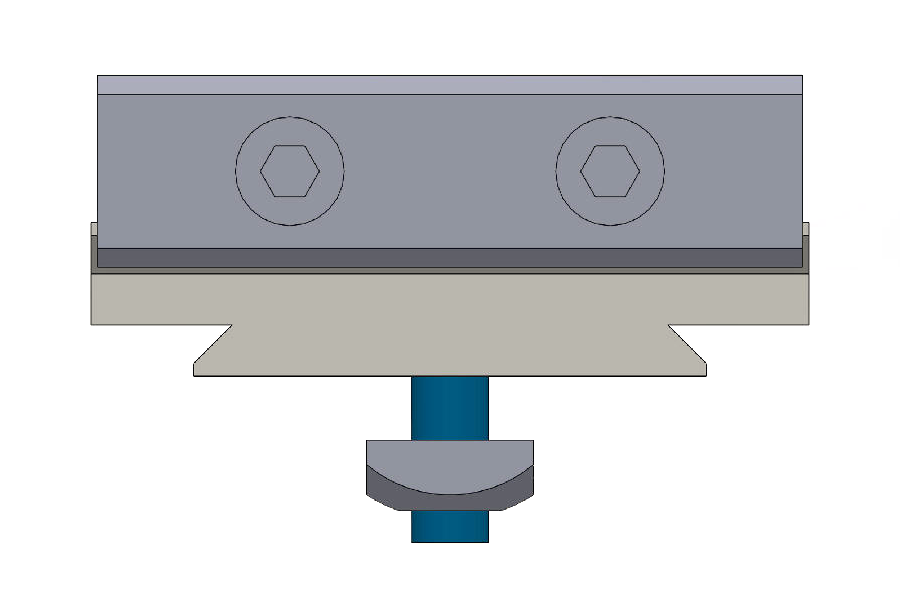

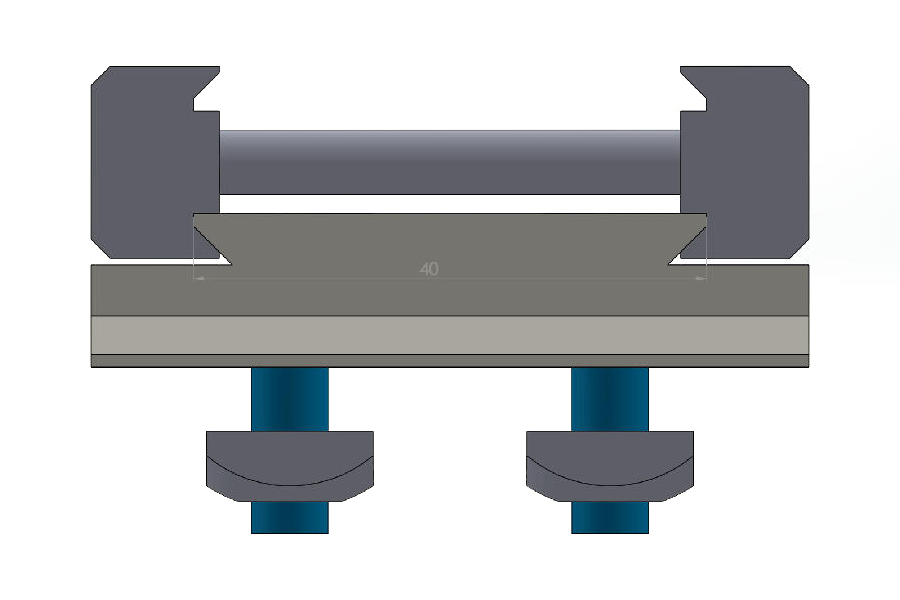

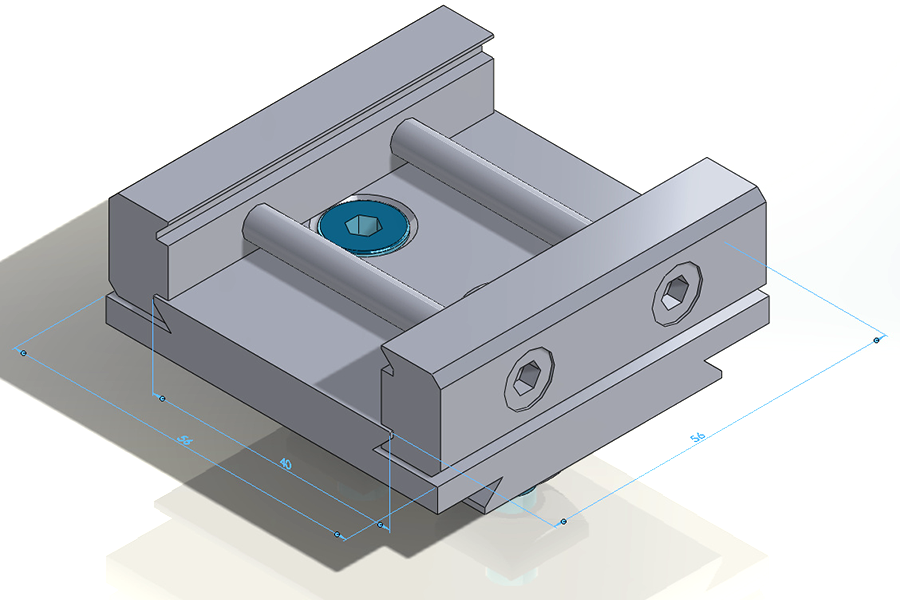

| Mounting Kit 2 5.020.000 |
|
|
|
|||

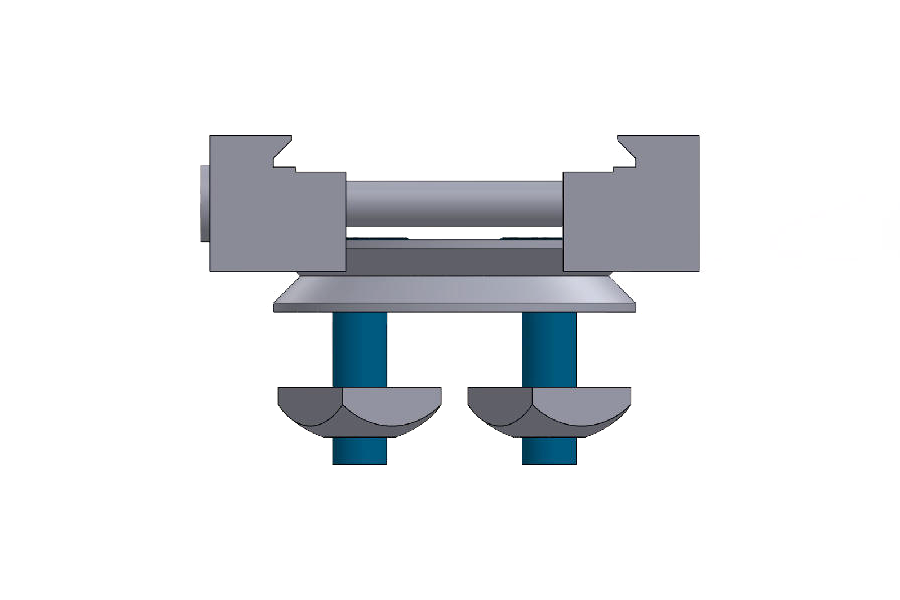

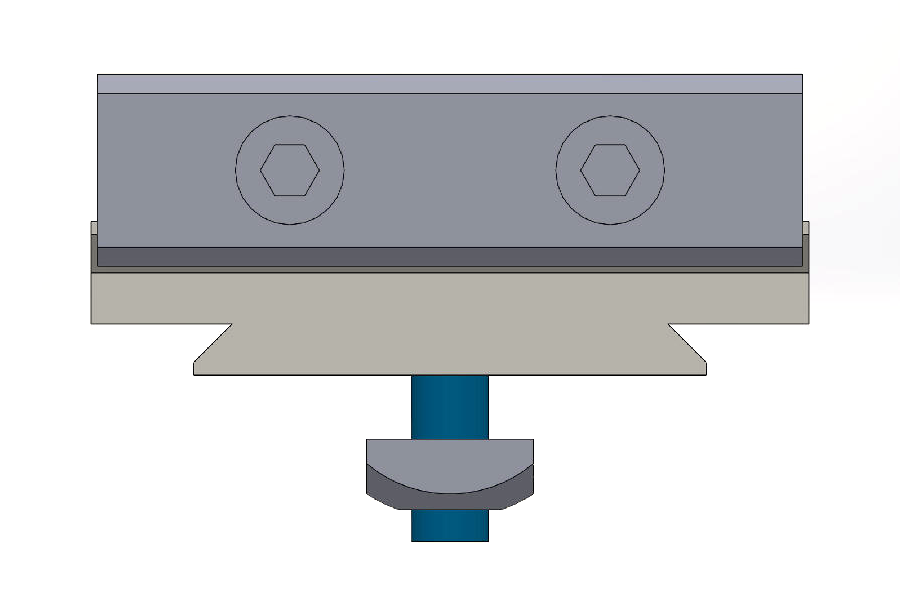

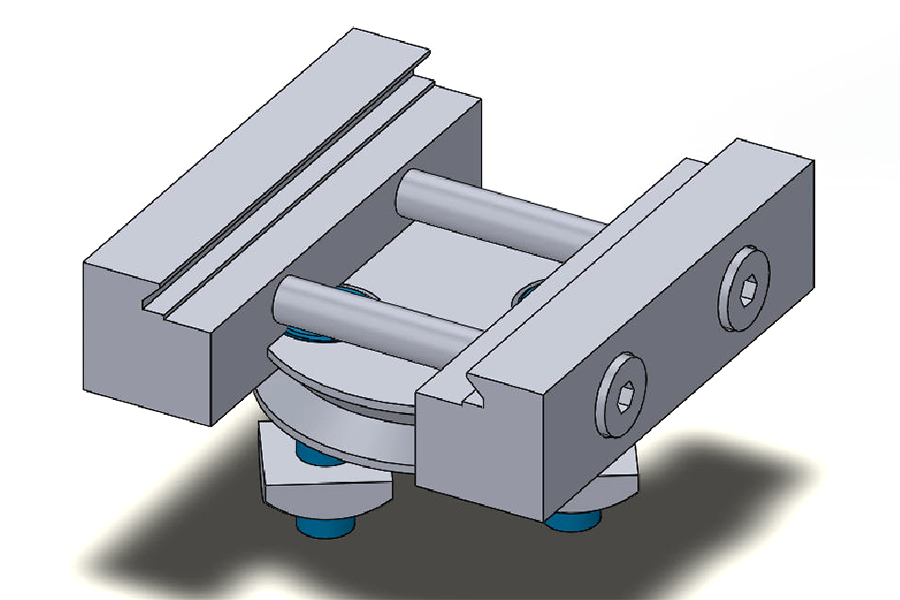

| Mounting Kit 6 5.060.000 |
|
|
|
|||

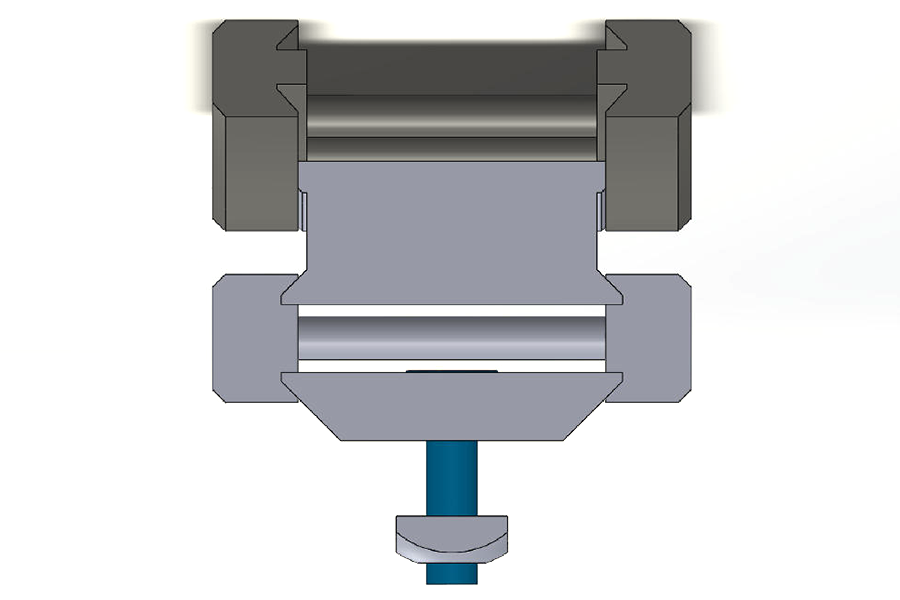

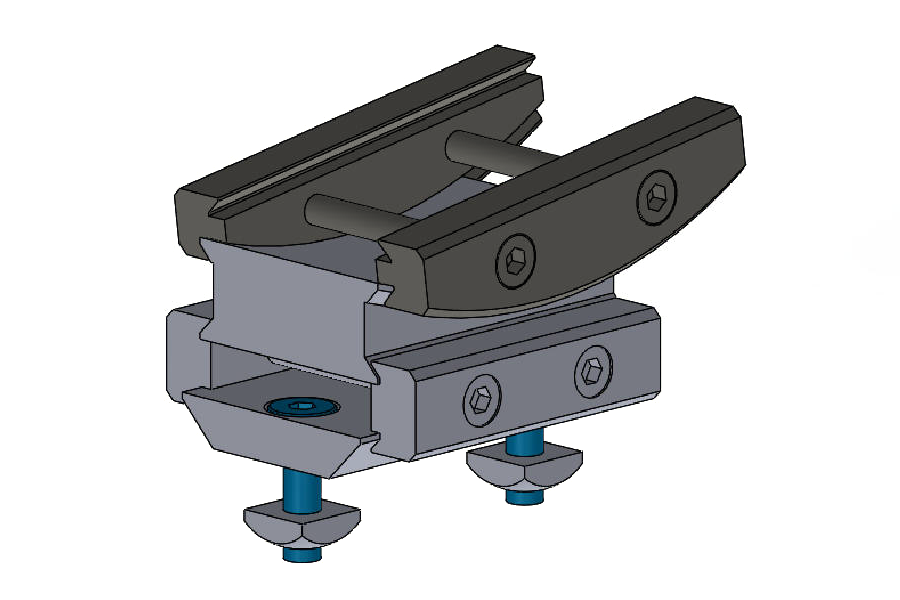

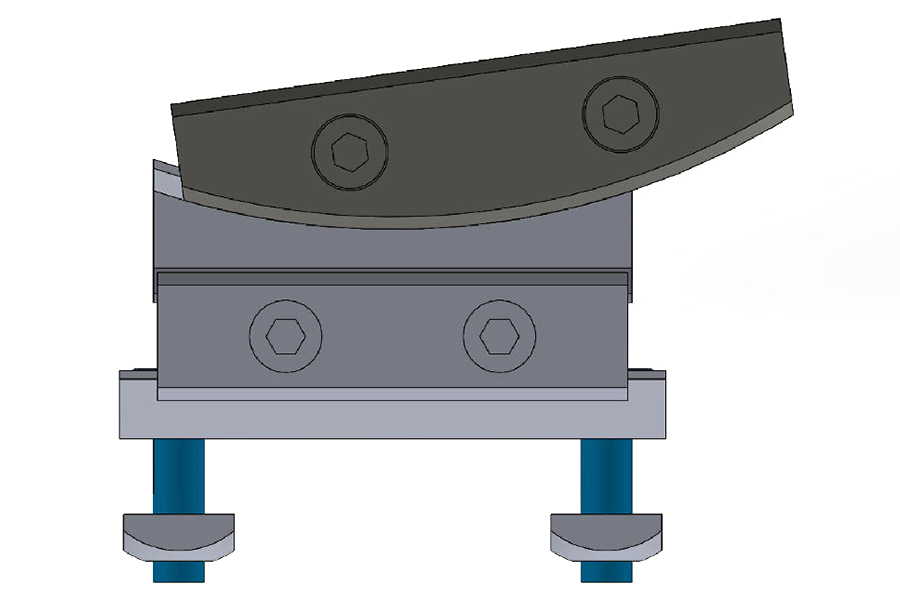

| Mounting Kit 7 5.070.000 |
|
|
|
|||

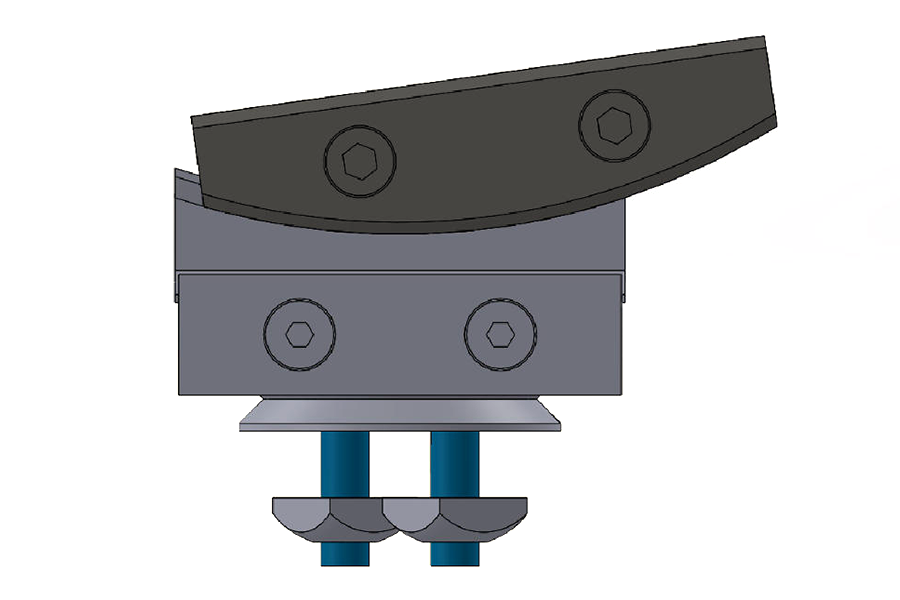

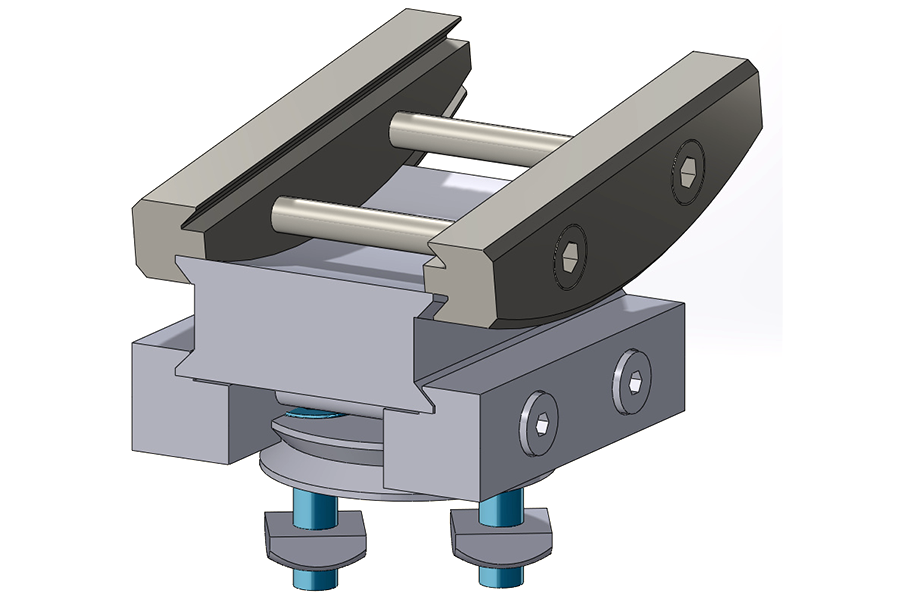

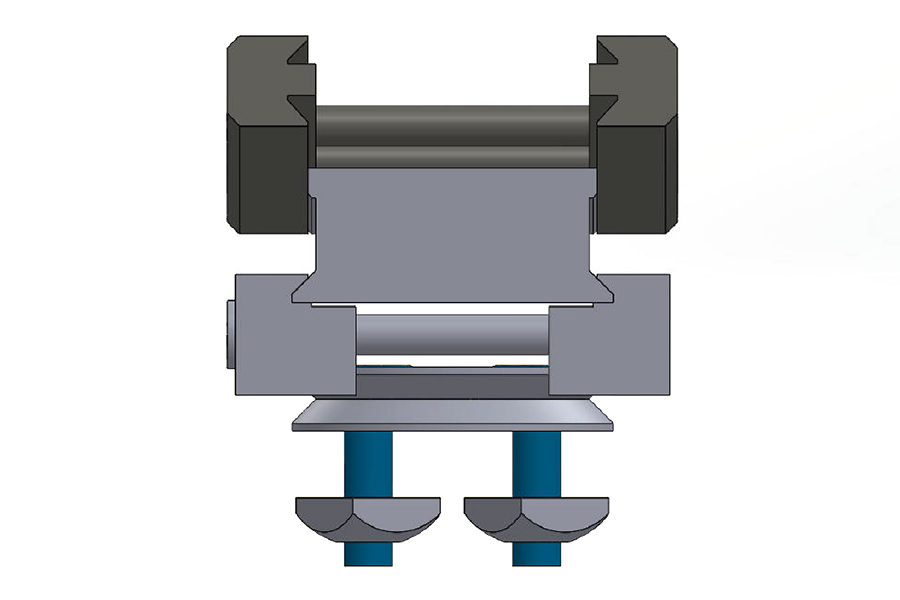

| Mounting Kit 9 5.090.000 |
|
|
|
|||

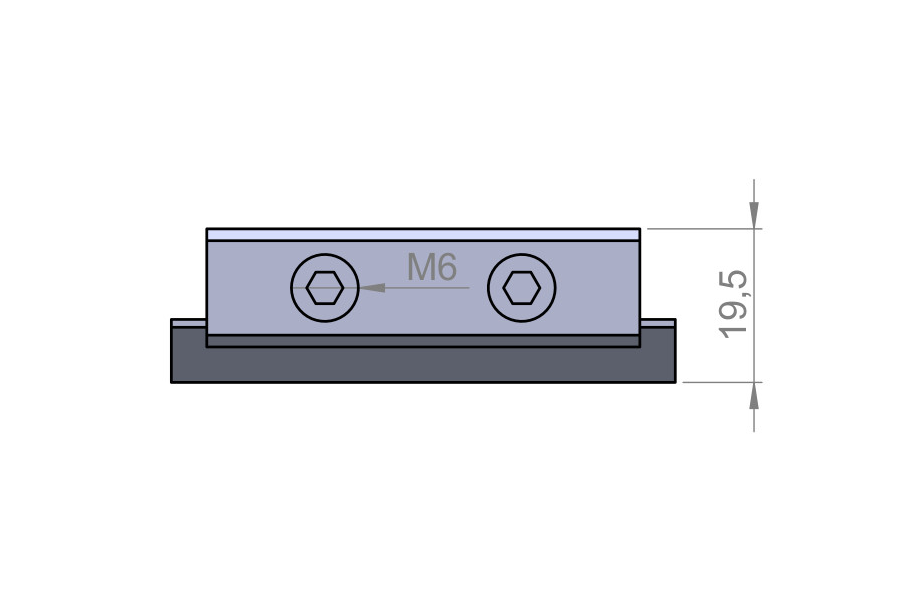

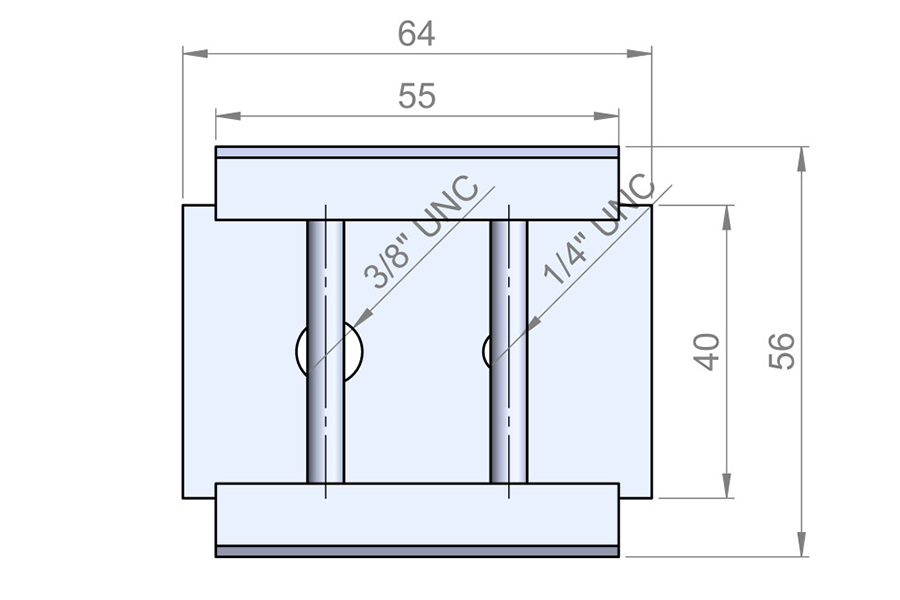

| Mounting Kit 10 5.100.000 |
|
|
|
|||

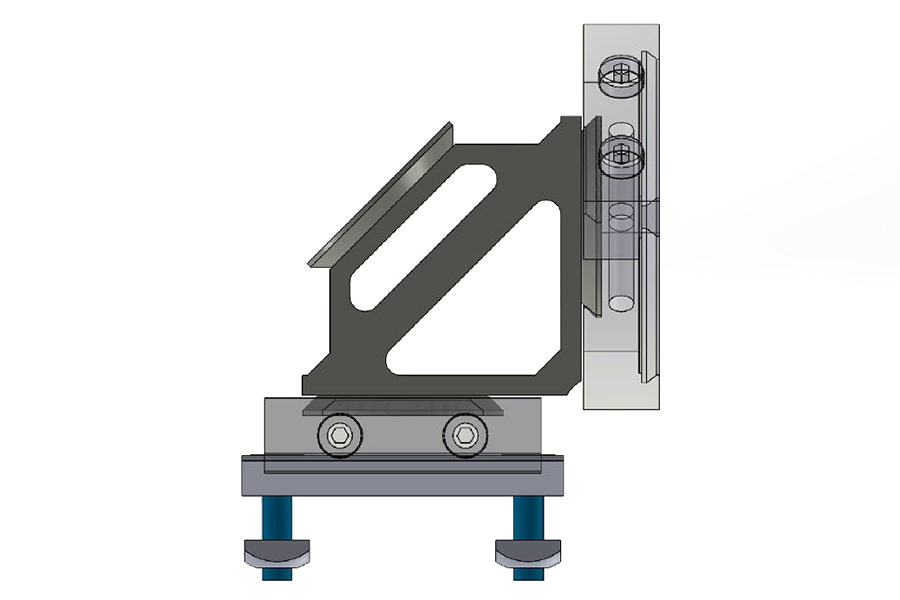

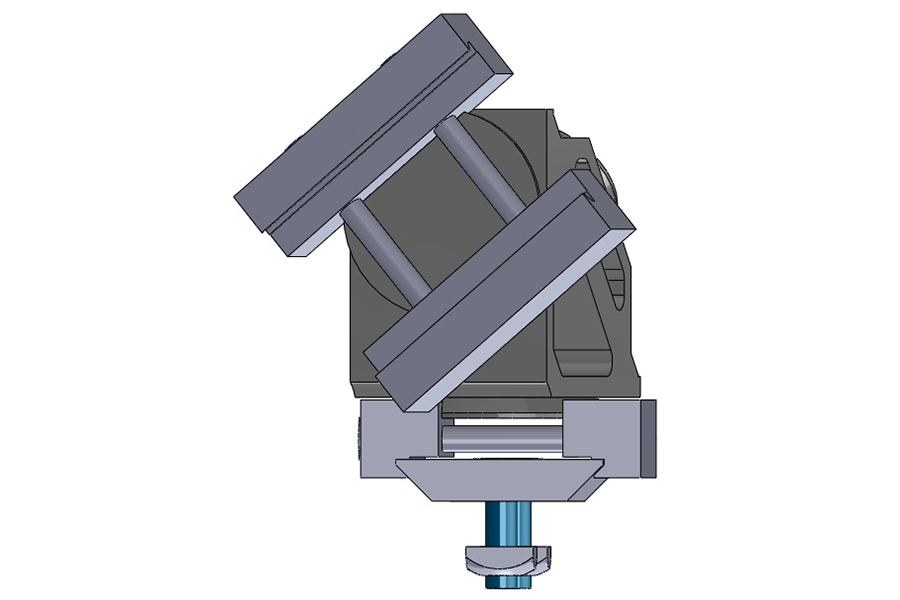

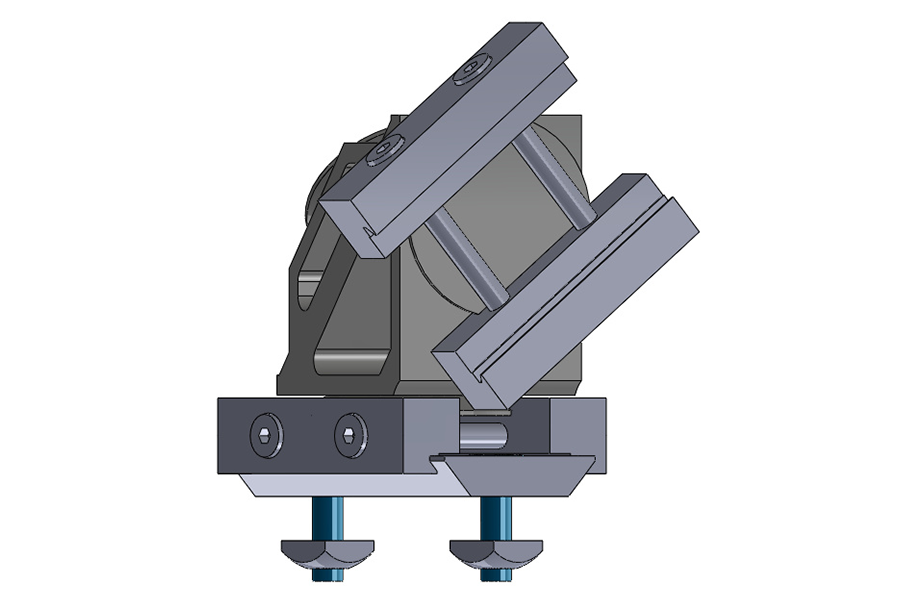

| Mounting Kit 15 5.150.000 |
|
|
|
|||

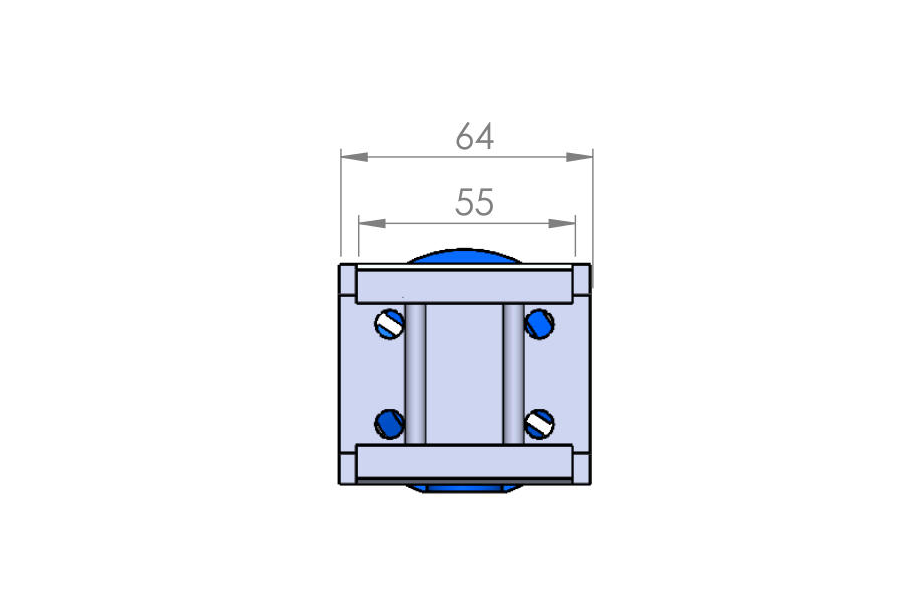

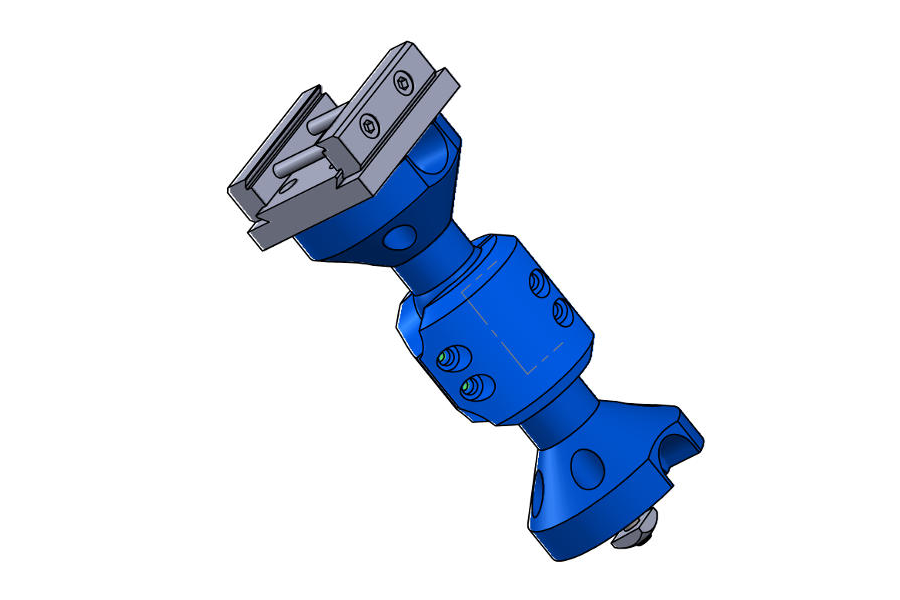

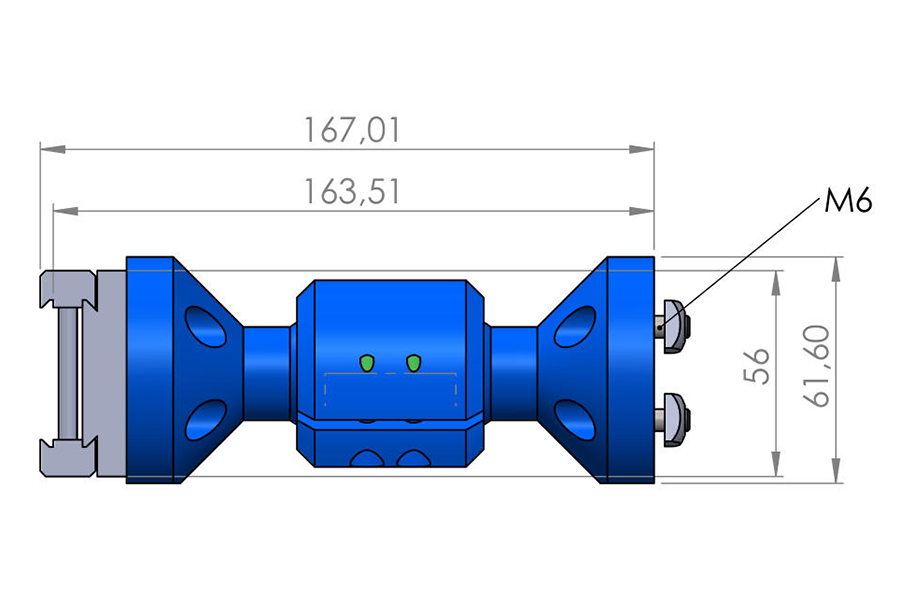

| Mounting Kit 16 5.160.000 |
|
|
|
|||

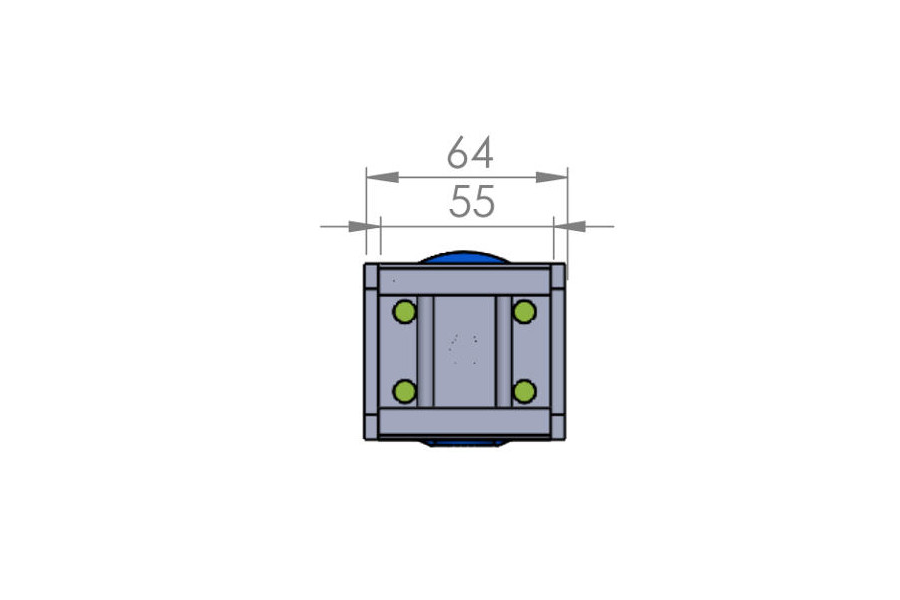

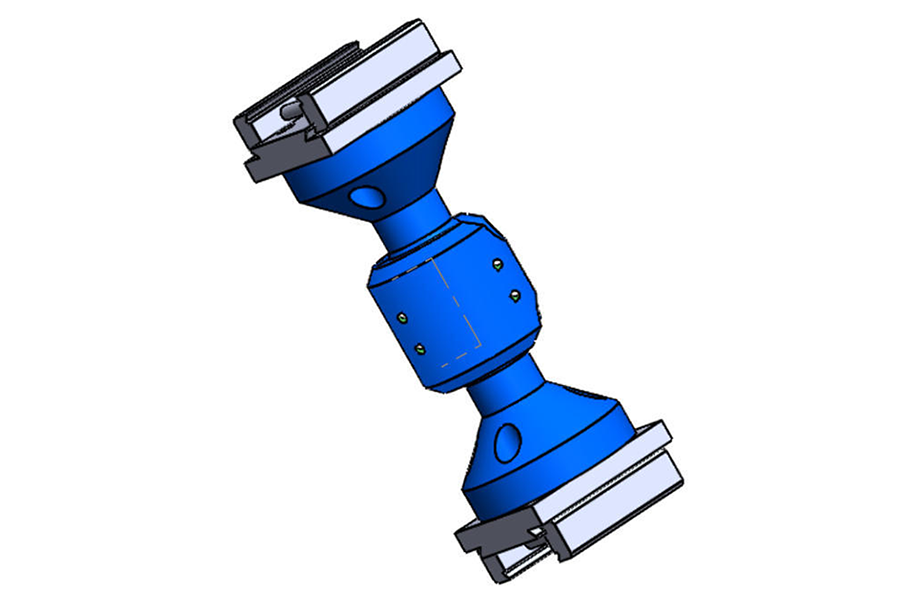

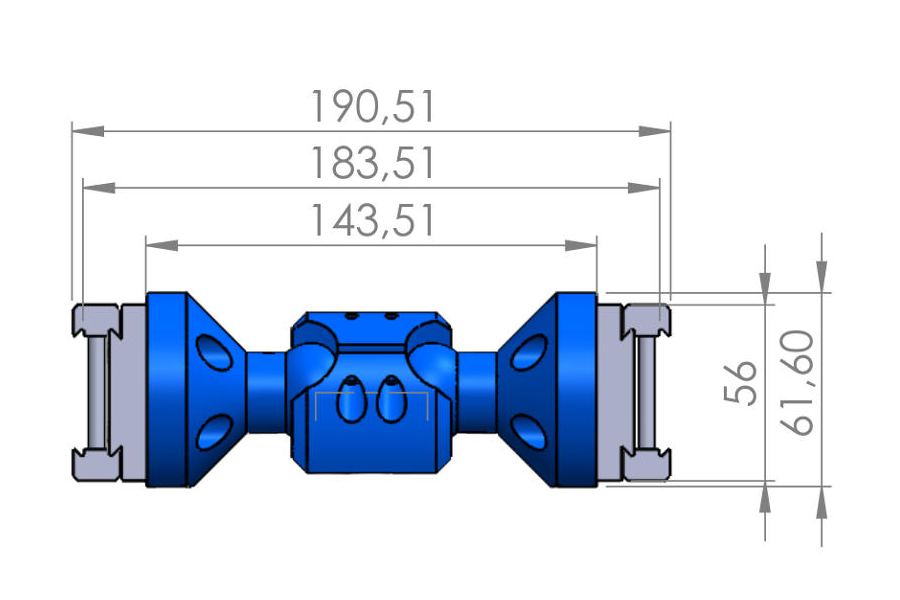

| Mounting Kit 17 5.170.000 |
|
|
|
技術資料
データシート
