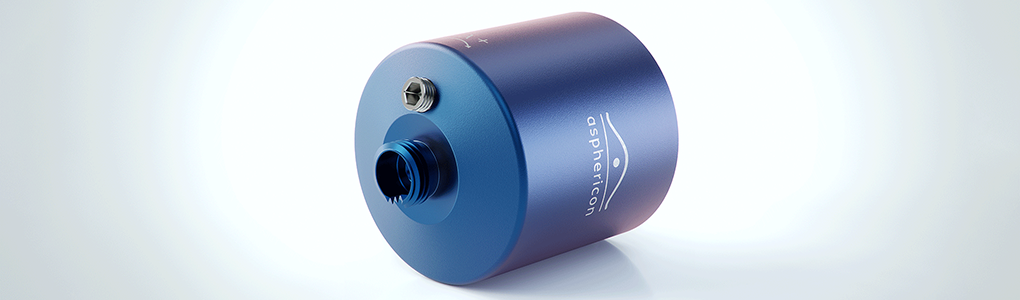

ファイバーコリメーター アスフェリコルについて
アスフェリコン社の Beam Tuning シリーズに光ファイバーからのビームを導入するための調整式ファイバーコリメーターです。
FC/PC コネクタ付き、最大 NA 0.275 までのシングルモードファイバーパッチコードを接続できます。
アスフェリコルから出力されるビーム径が十分大きいので、追加のレンズなしに BeamTuning シリーズ ビームエキスパンダに接続できます。
Episode 1 ファイバーコリメーター
非球面レンズのファイバーコリメーターの使い勝手はどんな感じ？
商品担当のサブリナさん自らが説明します。
仕様
- NA 最大 0.275 までのファイバーを接続
- 焦点距離 f=20 mm、⌀e= 11,5 mm
- 波長 350～1600 nmに適応 （異なるモデルで）
- 簡単な波長調整
- 回折限界（Strehl > 0.95）の性能でコリメート（FC/PC コネクタで）

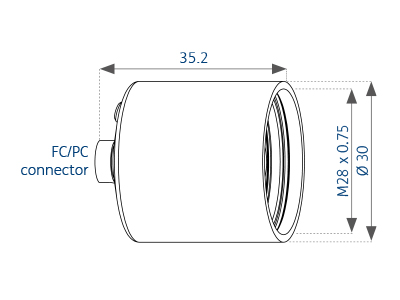

寸法図（mm）

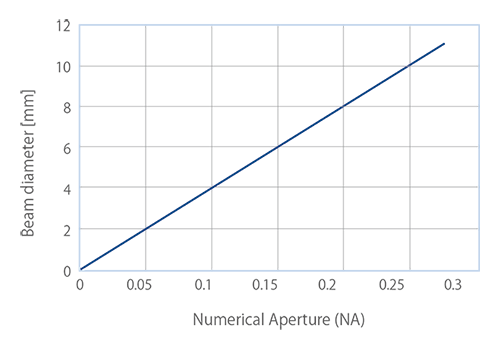

出力ビーム径
アスフェリコルから出力されるビーム径はファイバーの NA に依存します。

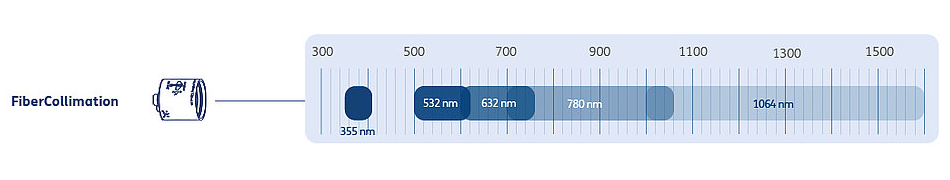

波長範囲
各モデルの対応波長域は下図をご参照ください。
光学性能

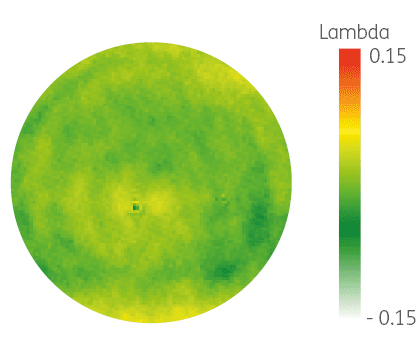

この図は 632 nm 用アスフェリコルの波面の測定マップです。

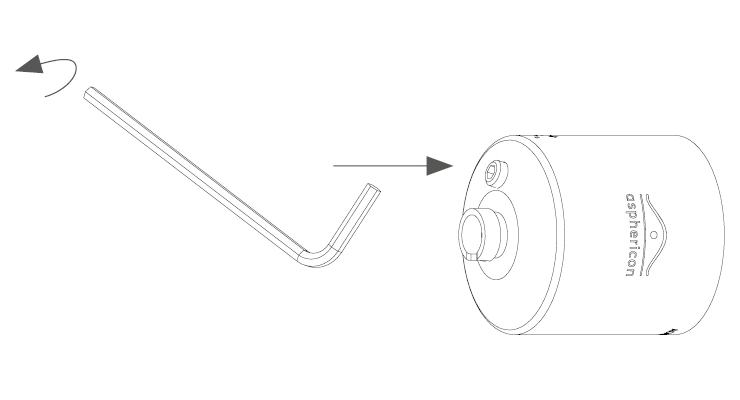

波長の調整
波長と拡がり角の調整は六角レンチ（SW2）で行います。
