精密固定用接着剤
NTT-AT社の精密接着剤は、サブミクロンオーダーでの接着固定を可能にする極めて少ない固定位置変動と、2％以下の硬化収縮率を特徴としています。
この接着剤は、温度変化に強く、硬化後も透明を保つ特性があり、ヒートサイクル試験（-40～85℃）および260℃のはんだリフロー処理にも耐える高耐熱性を持ちます。
マイクロボールレンズの固定など、精密なアプリケーションに最適です。
特長
-
硬化時や温度変化に対する固定位置変動が極めて少ないため、サブミクロンオーダの接着固定が可能
硬化収縮率が小さい（3% 以下）
熱膨張係数が小さい（4×10-5 / ℃以下）
- AT9290F は硬化後に透明化
-
ヒートサイクル試験（-40～85℃）に耐える高信頼性
ハンダリフロー処理に耐える高耐熱性（260℃）
使用例

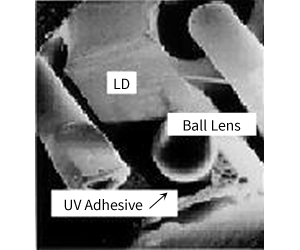

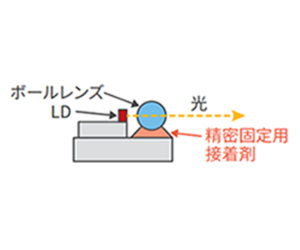

マイクロボールレンズの固定

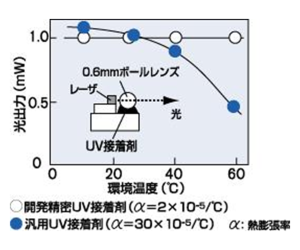

LDモジュールの温度特性
仕様
| 型番[主成分] | 硬化条件（UV）：照射強度（mW/cm2） | 硬化条件（UV）：時間（min） | 硬化収縮率（％） | 粘度（mPa * s） | ガラス転移温度（℃） | 熱膨張係数（ppm/℃） | 接着強度（kgf/cm2 ） | 特長 |
|---|---|---|---|---|---|---|---|---|
| AT4291A[エポキシ] *1 *2 | 100 | 10 | 2 | 25,000 | 206 | 23 | > 116 | 低粘度 |
| AT9290F[エポキシ] *1 *2 | 100 | 10 | 1 | 45,000 | 140 | 31 | > 200 | 硬化後透明（硬化深度大） |
| AT3862P[エポキシ] *1 *2 | 100 | 2 | 0.5 | 500,000 | 195 | 20 | > 210 | 硬化収縮率小 高粘度 |
| AT3916P[エポキシ] *1 *2 | 100 | 5 | 0.9 | 20,000 | 233 | 18 | > 220 | 低粘度 |
-
*1医薬用外劇物該当製品（アンチモン系の光重合開始材を使用）
-
*2冷凍保管（輸送）対象品
-
※表の特性値はサンプル測定値であり保証値ではございません。
製品含有化学物質情報・製品安全データシートについて
以下リンクより、メーカーサイトにて直接お申し込みください。
この製品に関するお問合せフォーム
フォームが表示されるまでしばらくお待ちください。
しばらくお待ちいただいてもフォームが表示されない場合、恐れ入りますが こちら までお問合せください。
