光路結合用接着剤
NTT-AT社の光路結合用接着剤は、屈折率の精密な制御が可能で、1.456から1.567の範囲（589 nmで±0.005の精度）を提供します。
この接着剤は、高湿度に強く、260°Cのリフローはんだ処理にも耐えるため、PLCやファイバー接続、シリコンフォトニクスの結合に最適です。
エポキシとアクリレートベースの複数の接着剤があり、粘度、硬化条件、ガラス転移温度、光透過性、接合強度の異なる製品ラインナップを取り揃えています。
PLC・ファイバー接合に用いられた光学接着剤
シリコンフォトニクスへの適用例

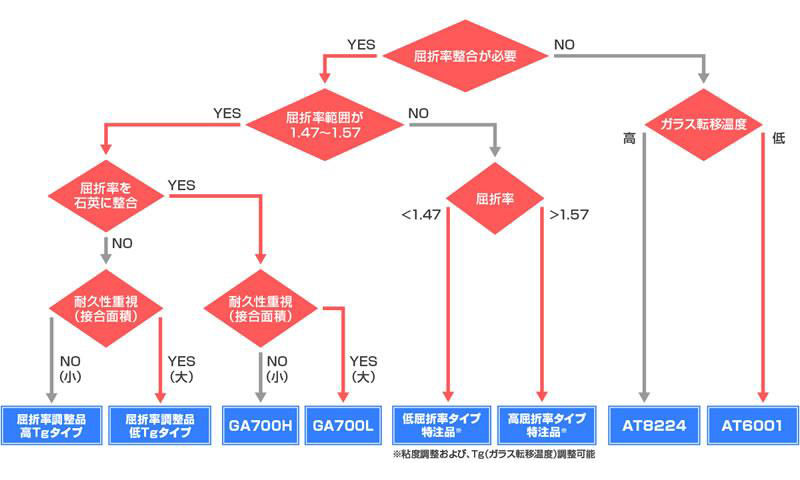

選定方法
どのタイプの接着剤をお探しですか？
仕様
| 型番 [主成分] |
粘度 (mPa・s) |
硬化条件 [照射強度, 時間] |
屈折率*1 | ガラス転移温度 Tg (℃) |
光透過率% [1µm] |
接着強さ (kgf/cm2) |
特長 |
|---|---|---|---|---|---|---|---|
| 屈折率調整品 高Tgタイプ [エポキシ] *2 |
250～2000 | 30mW/cm2 10min |
1.458～1.567 | 140～150 | 89～90 | > 100 | 屈折率を指定値に調整 透明性良 |
| 屈折率調整品 低Tgタイプ [エポキシ] |
200～560 | 10mW/cm2 10min |
1.458～1.567 | 40～50 | 86～90 | > 100 | 屈折率を指定値に調整 透明性良 |
| GA700H（高Tg） [エポキシ] *2 |
280 | 30mW/cm2 10min |
1.458 | 145 | 91 | > 247 | λ1.5µmで石英ガラスの屈折率に整合 |
| GA700L（低Tg） [エポキシ] |
250 | 10mW/cm2 10min |
1.456 | 46 | 94 | > 154 | λ1.5µmで石英ガラスの屈折率に整合 |
| AT6001 [アクリレート] |
470 | 10mW/cm2 10min |
1.505 | 0 | 91 | > 99 | テレコディア規格 （高温高湿）に対応、柔軟性 |
| AT8224 [アクリレート] |
145 | 10mW/cm2 10min |
1.505 | 115 | 89 | > 209 | テレコディア規格 （高温高湿）に対応、高Tg |
-
*1硬化後、ナトリウム D 線
-
*2「医薬用外劇物」含有製品です。（取扱いに関しては、SDS（MSDS）をご参照ください）
-
※表の特性値はサンプル測定値であり保証値ではございません。
