ポイント測定

DataRay のすべてのビームプロファイラ（ビームプロファイリングカメラやスキャニングスリットビームプロファイラ）は、ポインティングを測定することができます。

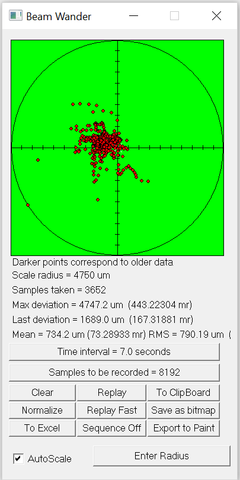

ビーム源から既知の距離で、ビーム重心の変位を測定します。

特に、特許取得済みの BeamMap2 は、ビームが Z 方向の複数の平面を通過する際の重心位置の変化に基づいて、リアルタイムにmrad精度でポインティングを測定することができます。

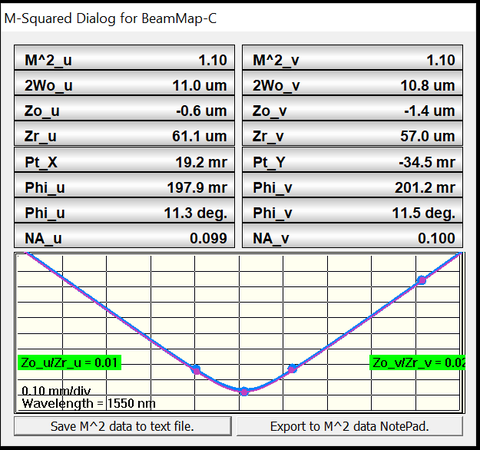

DataRay の M2DU 移動ステージは、ステージ上で M2 またはダイバージェンス測定中に重心をトラッキングすることで、mrad 精度でポインティングを直接測定します。
