一定 励起 / ドライブAFM
| 用途 | 接触および非接触 AFM、ケルビンプローブフォース顕微鏡（KPFM）、高速イメージング、動的力分光法 |
|---|---|
| 目的 | ロックイン増幅、カンチレバー周波数トラッキングを複数のモードで、さまざまな高調波で同時に実行 |
| 利点 | ２つのフェーズロックループ、２つのロックインアンプ、２つの周波数発生器を含む、 高速イメージング用の統合ソリューション |
HF2PLL 一定励起 / 一定駆動 AFMモード
この AFM アプリケーションでは、カンチレバーは一定の振幅と可変周波数の信号によって共振で駆動されます。
カンチレバーとサンプル間の相互作用により、検出器での信号は振幅と位相の両方で変化します。

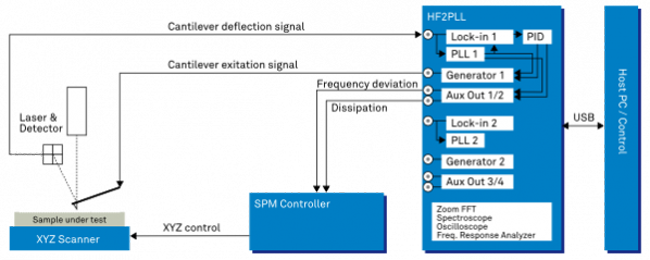

カンチレバーを共振状態に保つために、位相シフトは高速位相ロックループ（PLL）で追跡され、駆動信号は検出信号と比較して 90 度シフトされます。
PLL の周波数偏差は、トポグラフィの直接的な測定です。
このアプリケーションの HF2PLL フェーズロックループの主な機能
- ２つのフェーズロックループ
- ２つのロックインアンプ
- ２つの信号発生器
- 1 µHz ～ 50 MHz の周波数範囲
- 最大 50 kHz の PLL レギュレーション帯域幅
- ６個のデュアルフェーズ復調器
- 統合された周波数応答アナライザ、FFT スペクトラムアナライザ、オシロスコープ
