統合型Z軸ステージ / Z軸アクチュエーター
顕微鏡対物レンズの高精度なZ軸制御に

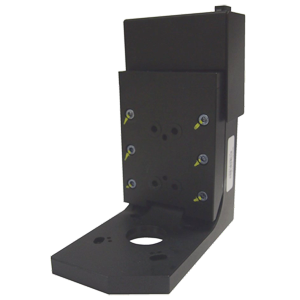

WDIの統合型Z軸アクチュエーターは、顕微鏡対物レンズを高精度かつ自動でZ軸方向に移動させるための電動ステージです。
高い位置決め精度、繰り返し性、信頼性を備え、顕微鏡システム、検査装置、画像計測装置など、精密なフォーカス制御が求められるアプリケーションに適しています。
外部コントローラを不要にする統合型設計により、装置への組み込みをシンプルにしながら、高速フォーカストラッキングにも対応。単一対物レンズ用から、複数対物レンズ、レンズチェンジャー、大視野対物レンズに対応するモデルまで、用途や光学構成に合わせて選定できます。
Integrated Z-axis Stage – iZAA -SO/-MO
Integrated Z-axis Power Stage (iZPS)
特長
- 強力なステッパモーターを搭載し、コギング（脈動）を除去する設計で、最大速度10mm/s、および最大加速度120mm/s²の高速動作が可能
- 新しい統合型エレクトロニクスにより、追加の外部コントローラーやケーブルが不要となり、大幅なコスト削減が実現
- 単体での使用やWDI社のAFセンサーとの統合使用が可能
- 従来世代のアクチュエーターと比較して、Z軸解像度が4倍向上
- リニア、またはロータリー式のレンズチェンジャーに対応し、1.5Aの照明を2台、または3Aの照明を1台サポート
製品一覧

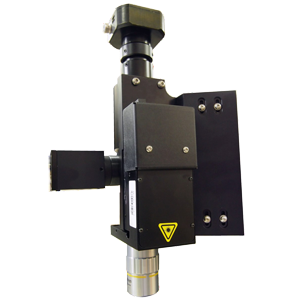

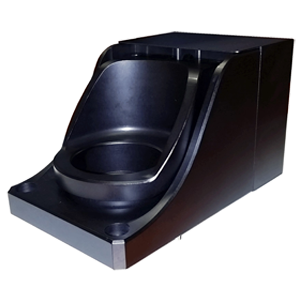

iZAA-SO
単一対物レンズ向けの標準モデル
M26標準ねじの単一対物レンズに対応した、シンプルなZ軸ステージです。
単一対物レンズを高精度に位置決めしたい顕微鏡システムや検査装置に適しています。

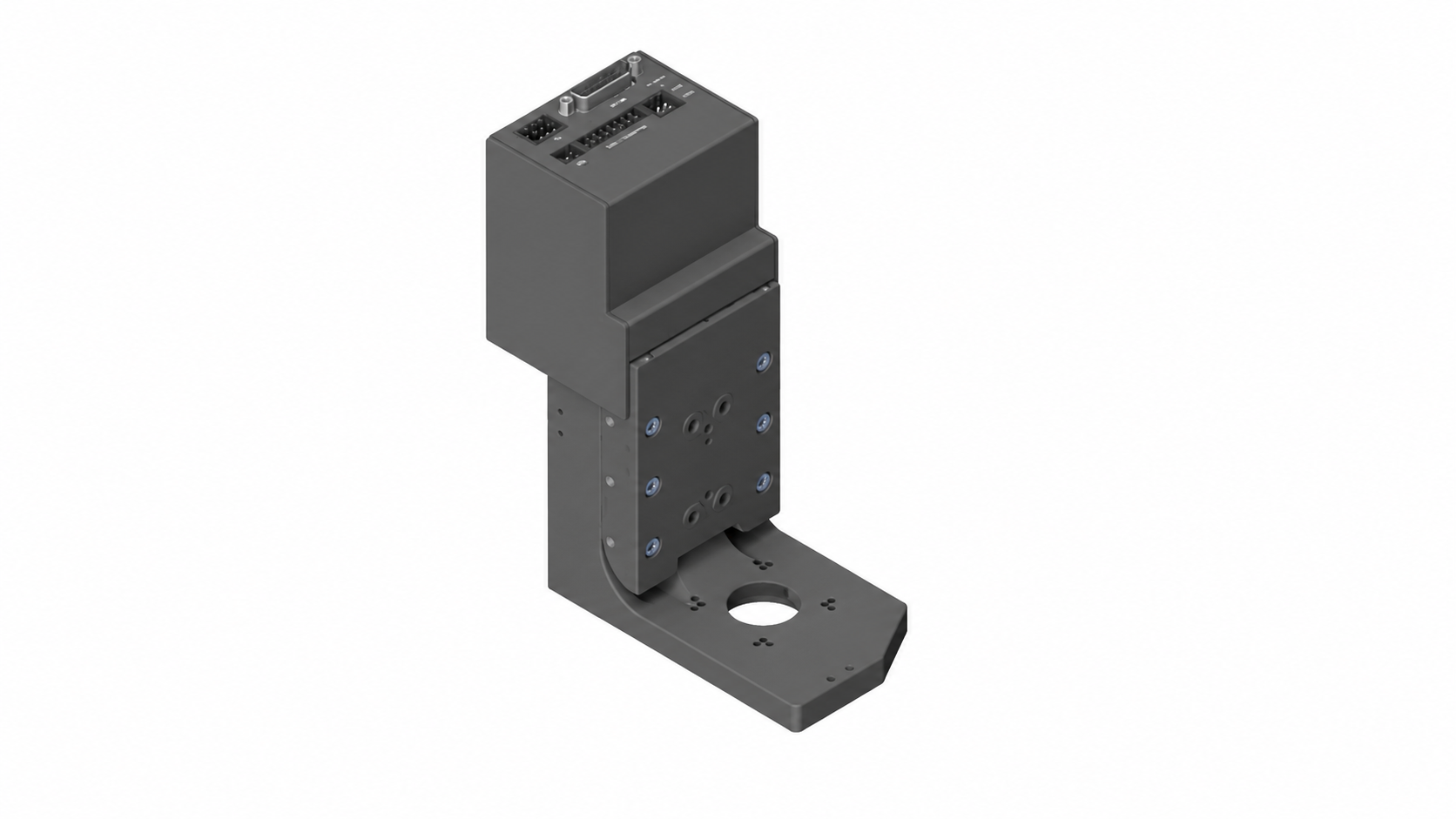

iZAA-MO
単一・複数対物レンズに対応する汎用モデル
単一対物レンズに加え、WDIのリニアレンズチェンジャーを用いた複数対物レンズ構成にも対応します。
対物レンズの切り替えや、将来的な構成変更を見据えたシステムに適しています。

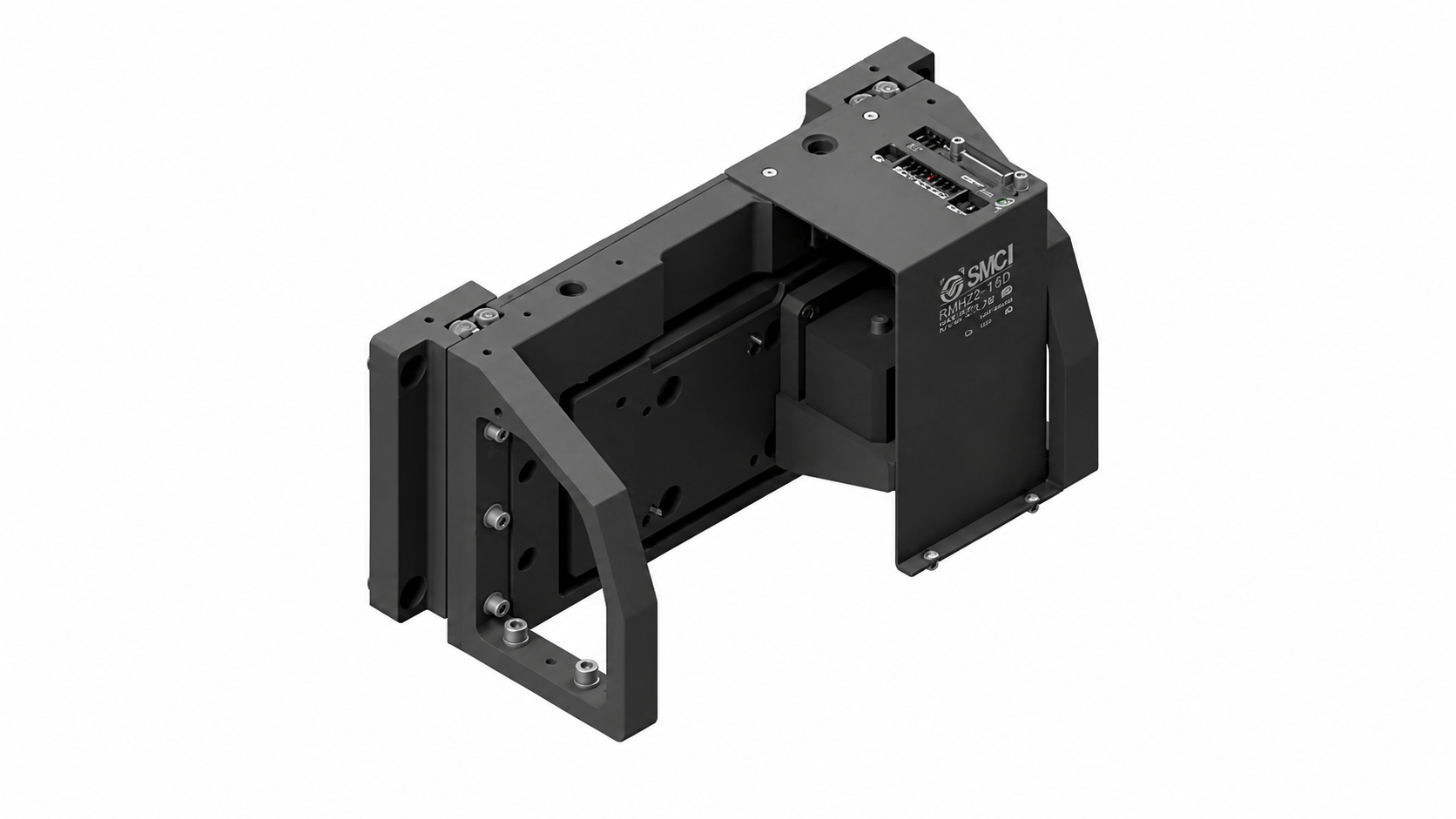

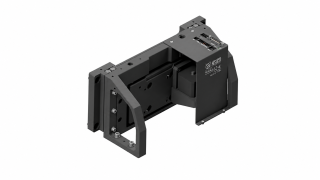

iZPS
大型レンズチェンジャー向けパワーステージモデル
WDIの大型リニアレンズチェンジャーやロータリーレンズチェンジャーの駆動に適したモデルです。
複数の対物レンズを切り替えながら、高精度にZ軸位置決めしたい自動化システムに適しています。
仕様
| Integrated Z-Stages | iZAA-SO | iZAA-MO | iZPS |
|---|---|---|---|
| Objectives/Compatible Lens Changers | Single Objective (No Lens Changer) |
Single Objective or LLC2, LLC3, iLLC-SM, sLLC-SM | iLLC-LG, sLLC-LG, Rotary |
| Motion Type | 2 Phase Stepper with Integrated Controller | 2 Phase Stepper with Integrated Controller | 2 Phase Stepper with Integrated Controller |
| Travel Range | 10 mm (± 5 mm) | 10 mm (± 5 mm) | 10 mm (± 5 mm) |
| Maximum Resolution (1/64 microstep) | 39 nm/step | 39 nm/step | 47 nm/step |
| Maximum Load | 1.0 kg | 3.5 kg | 6.5 kg |
| Illuminator Support ※ | Two 1.5 A or One 3 A LED Illuminator | Two 1.5 A or One 3 A LED Illuminator | Two 1.5 A or One 3 A LED Illuminator |
-
※広帯域SWIR照明、単一波長SWIR照明、または可視光照明は、それぞれ1.5 Aの1チャネルとして扱われます。
すべての照明オプションは、内蔵Zステージまたは別体コントローラーから駆動できます。
