リニアレンズチェンジャー
次世代リニアレンズチェンジャー
WDI社のリニアレンズチェンジャー（Liner Lens Changer）は、複数の顕微鏡対物レンズを高速かつ高い再現性で切り替えるためのモーター駆動式レンズチェンジャーです。
高解像度の光学エンコーダーとデジタルサーボコントローラーにより、対物レンズの正確な位置決めと安定したレンズ交換を実現。顕微鏡自動化システム、検査装置、画像計測装置など、倍率や観察条件を切り替えながら測定を行う用途に適しています。
ラインアップには、コントローラー一体型の iLLC、分離型コントローラーを採用した sLLC、2本または3本の対物レンズ切替に対応する LLC2 / LLC3 などがあります。装置内のスペース、対物レンズの本数、使用するレンズの種類に合わせて、最適なモデルを選択できます。
iLLCおよびsLLCモデルは、モジュール式インサートにより、Mitutoyo、Olympus、Zeiss、Nikon、Leica、mag.xなど、幅広い対物レンズに対応。WDIのモジュラー顕微鏡システムやオートフォーカスセンサー、Z軸アクチュエーターと組み合わせることで、多対物レンズ構成の自動化システムを構築できます。
特長
-
最新鋭のデジタルサーボコントローラーにより、性能が向上し、
全体のコストが削減されます -
高解像度の光学エンコーダーを搭載し、
±0.25 μmの繰り返し精度で高精度・高精密な動作を実現します -
iLLC、およびsLLCモデルは、モジュール式インサートを使用することで、
Mitutoyo、Olympus、Zeiss、Nikon、Leica、mag.x を含むほぼすべての
対物レンズに対応しています - WDIのPFA-LNモジュラー顕微鏡システム（MMS）および単体アプリケーションに対応
- 要に応じて機械的なクリアランスを確保できる分離型コントローラーモデルもご用意しています
製品一覧

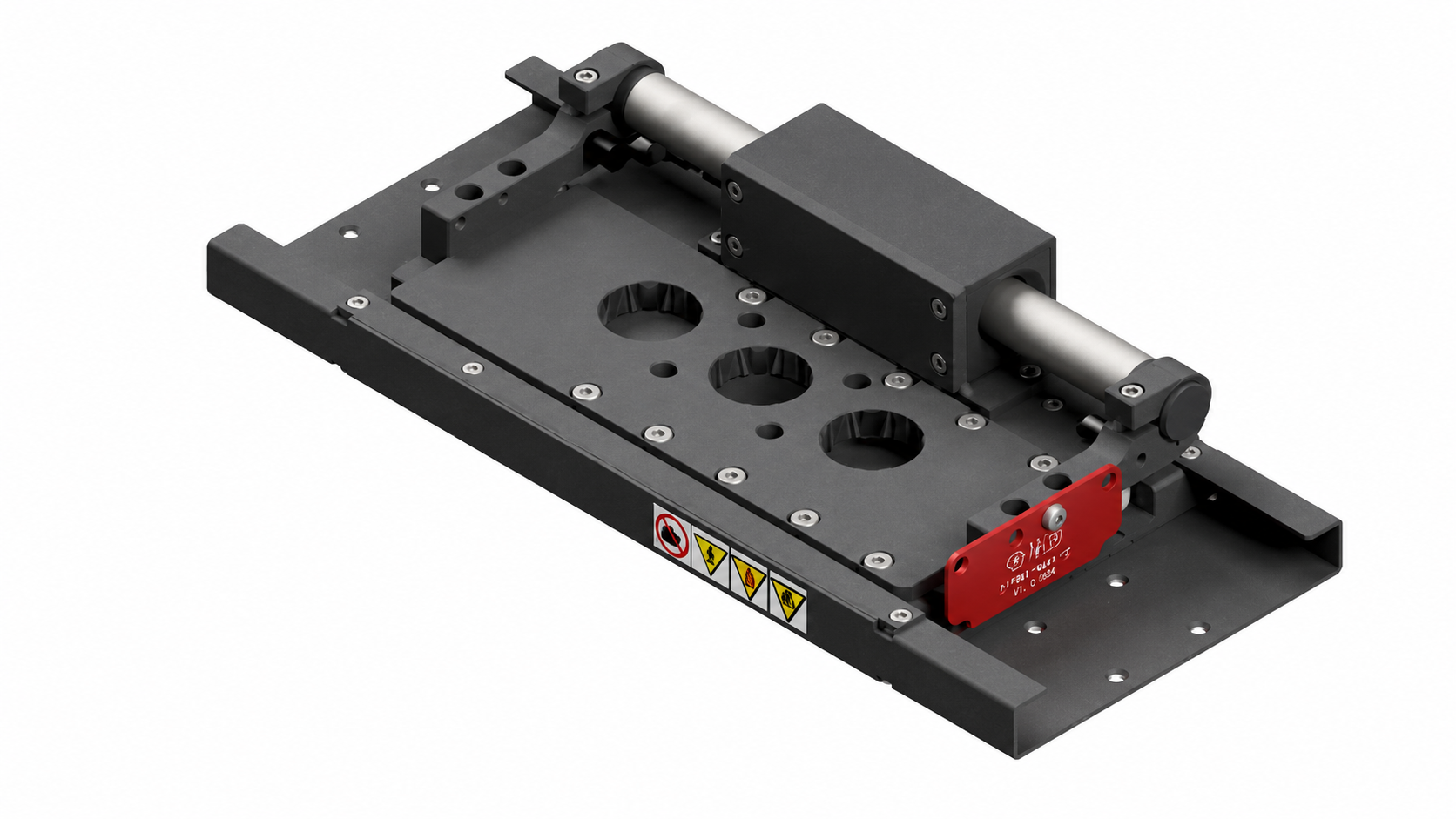

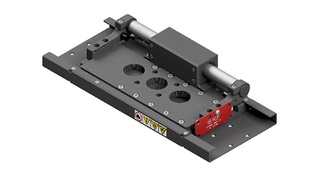

LLC2 / LLC3
2本・3本の対物レンズ切替に対応
2本または3本の対物レンズを切り替えるためのリニアレンズチェンジャーです。
Mitutoyo対物レンズを標準的にサポートし、スレッドアダプタにより他の対物レンズにも対応できます。シンプルな複数レンズ構成に適したモデルです。

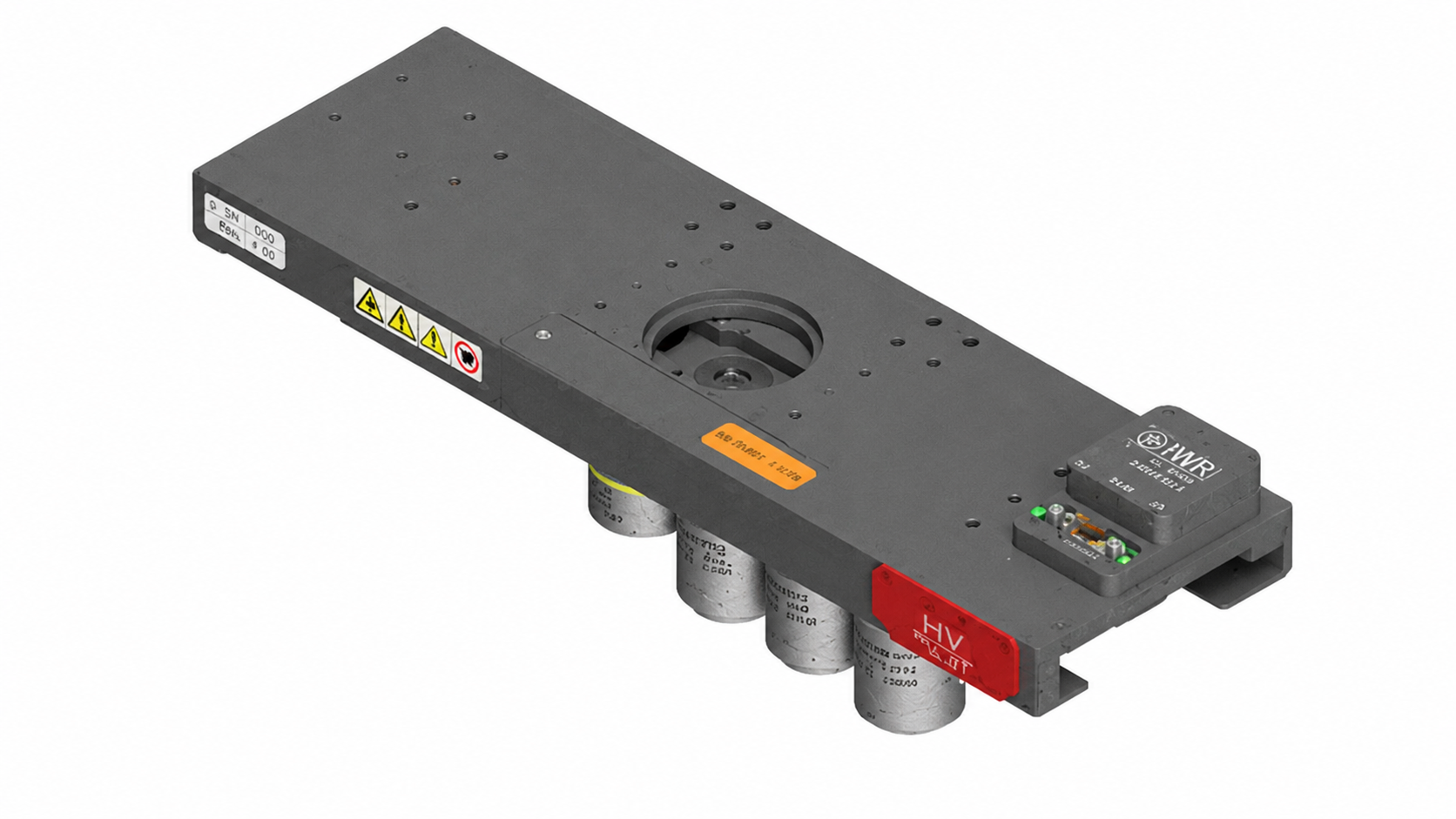

iLLC-SM / sLLC-SM
小型リニアレンズチェンジャー
小型構成に適したリニアレンズチェンジャーです。
モジュラーインサートにより、主要メーカーの対物レンズに幅広く対応し、顕微鏡システムや単体装置での高速・高再現性なレンズ切替に適しています。

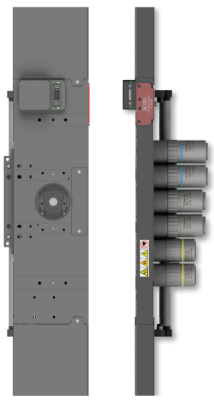

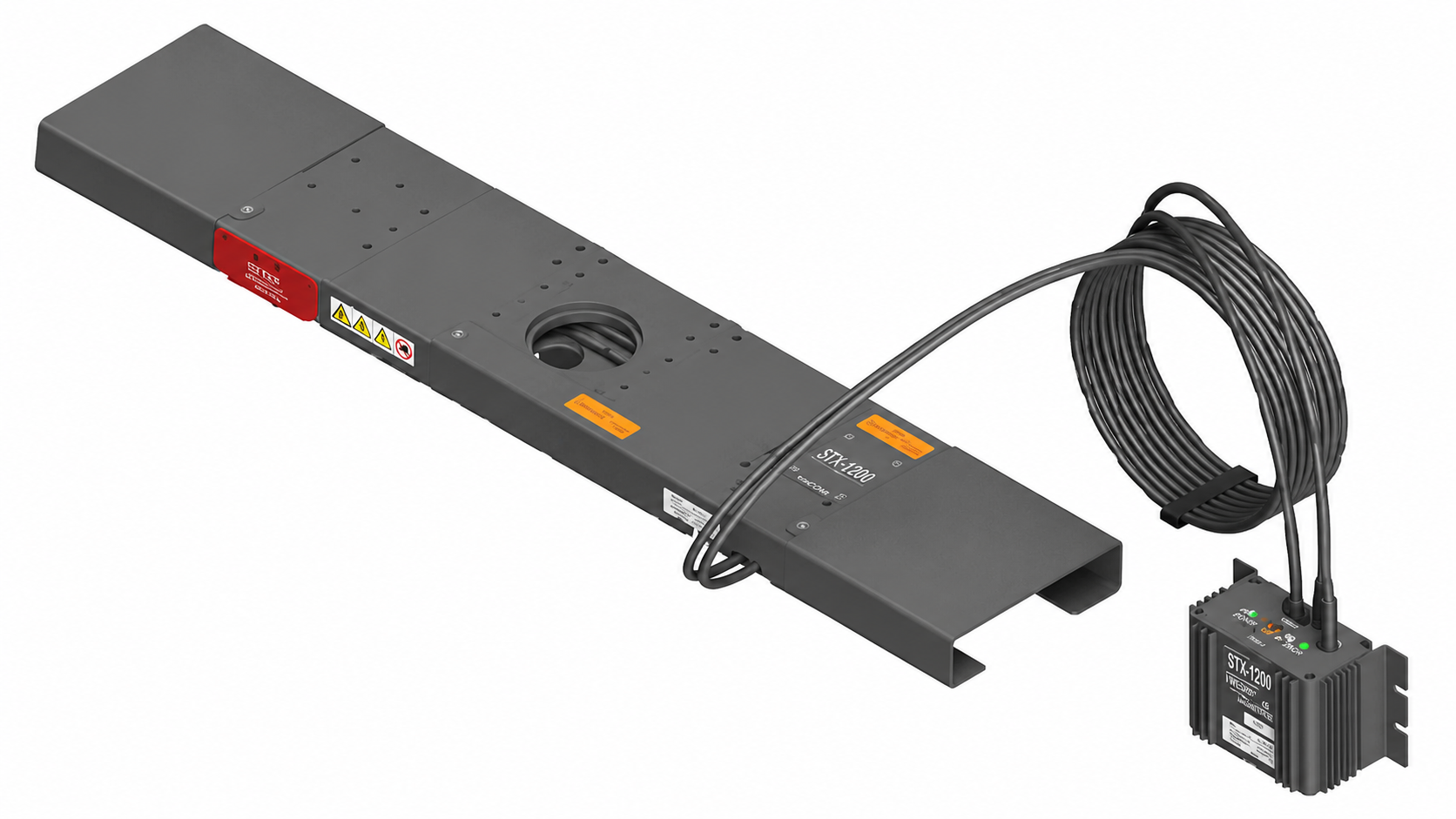

iLLC-LG / sLLC-LG
多様な対物レンズに対応の大型モデル
多様な対物レンズに対応する、大型タイプのリニアレンズチェンジャーです。
Mitutoyo、Olympus、Zeiss、Nikon、Leica、mag.xなどの対物レンズに対応し、柔軟なレンズ切替が求められるシステムに適しています。

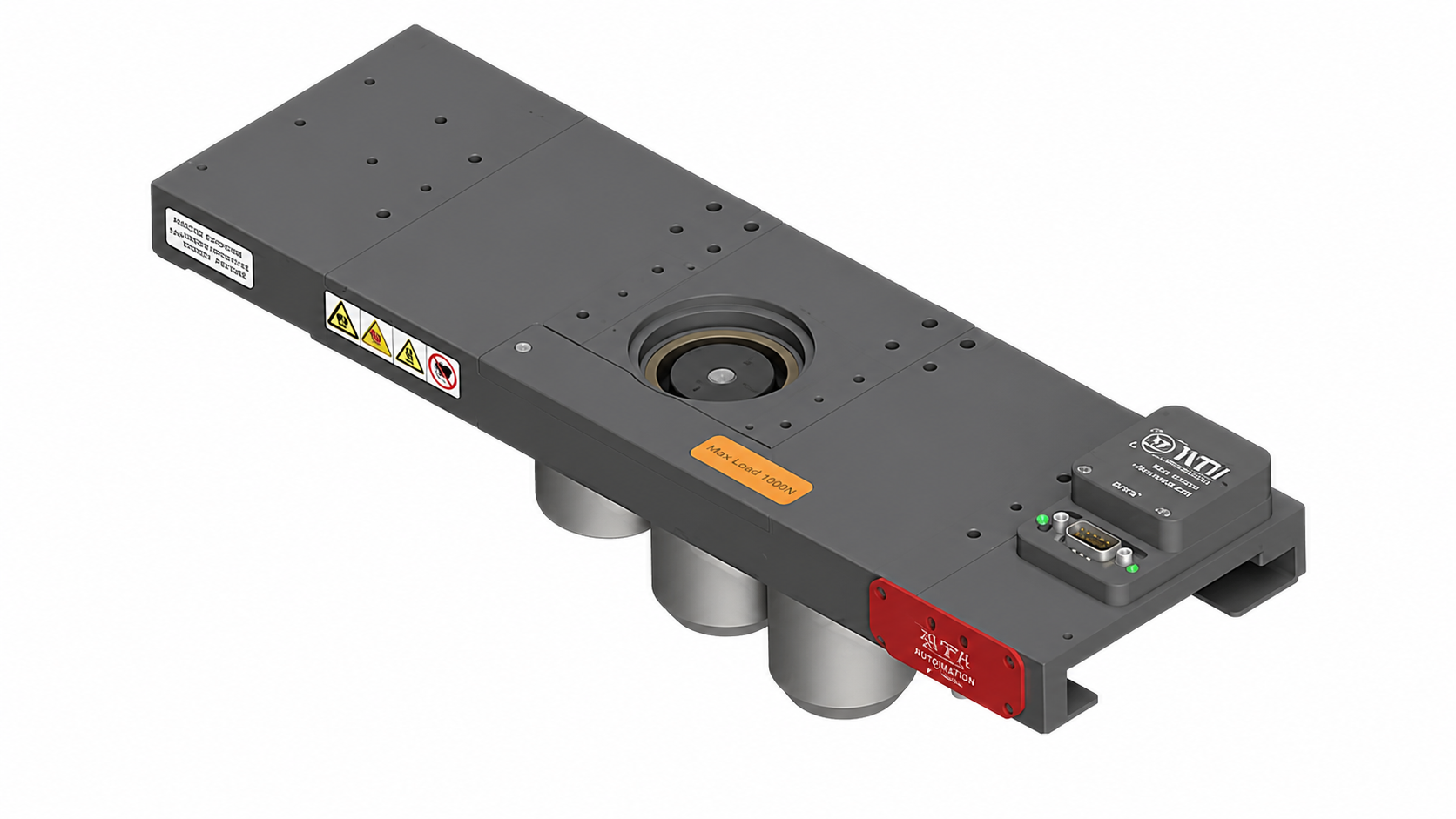

iLLC-3MBD
明視野・暗視野対物レンズ向けモデル
Mitutoyoの明視野・暗視野対物レンズに対応したリニアレンズチェンジャーです。
WDIの明視野・暗視野照明との組み合わせに適しており、照明条件を切り替えながら高精度な観察・検査を行う用途に向いています。
仕様
| Linear Lens Changer | LLC2 | LLC3 | iLLC-SM | iLLC-LG |
|---|---|---|---|---|
| Maximum # of Objectives | 2 | 3 | 3 to 5 | 3 to 6 |
| Objectives Supported ※ | Typically Mitutoyo | Typically Mitutoyo | Mitutoyo, Olympus, Zeiss, Nikon, Leica, mag.x, etc. | Mitutoyo, Olympus, Zeiss, Nikon, Leica, mag.x, etc. |
| Motion Type | Direct Drive Linear Motor | Direct Drive Linear Motor | Direct Drive Linear Motor | Direct Drive Linear Motor |
| Encoder | Linear Incremental Optical Encoder 78 nm Resolution | Linear Incremental Optical Encoder 78 nm Resolution | Linear Incremental Optical Encoder 78 nm Resolution | Linear Incremental Optical Encoder 78 nm Resolution |
| Positioning Repeatability | +/-0.25 µm | +/-0.25 µm | +/-0.25 µm | +/-0.25 µm |
| Bearings | High Precision Crossed-Roller with Anti-Creep | High Precision Crossed-Roller with Anti-Creep | High Precision Crossed-Roller with Anti-Creep | High Precision Crossed-Roller with Anti-Creep |
-
※その他の対物レンズアダプターについては、お問合せください。
