高出力ダブルクラッドファイバーレーザー用
FBG反射鏡

高出力なファイバーレーザー用に TeraXion 社から、最大 3kW のレーザーパワーに対応可能な FBG が製品化されました。

製造可能波長域は、1060 nm ～ 1080 nm で全反射ミラー用と出力ミラー用の２種の FBG があります。

ご相談・お問合せ

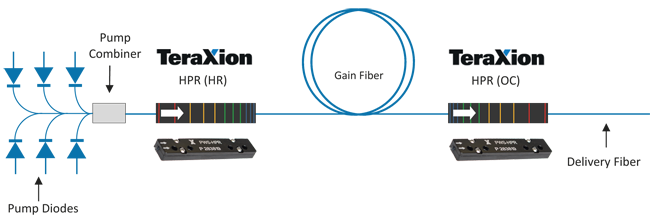

High Power Fiber Laser Block Diagram
仕様
技術資料

High Power Fiber Laser Block Diagram

仕様

High-Power Reflector Specifications ⁽¹⁾

中心波長 @Room T ⁽²⁾	1060 - 1080 nm	1060 - 1080 nm
グレーティングタイプ	全反射ミラー	出力ミラー
全反射ミラーと出力ミラーの波長ミスマッチ＠20-23℃	≤0.2 nm	≤0.2 nm
反射帯域	0.5 - 5.0 nm @95%	0.2 - 0.3 nm @50%
反射率	≥ 99.5 %	6 - 50 %
ファイバー長（両側）	1 m	1 m
パッケージタイプ	Recoated or TeraXion's HeatDissipation Package	Recoated or TeraXion's HeatDissipation Package

(1) Other wavelength ranges available upon request. Contact TeraXion for more details.
(2) Room temperature : between 20℃ and 23℃

Standard Fiber Types ⁽³⁾

クラッド径	Standard Power Handling ⁽⁴⁾ Pump Power	Standard Power Handling ⁽⁴⁾ Signal Power	Extended Power Handling ⁽⁴⁾ Pump Power	Extended Power Handling ⁽⁴⁾ Signal Power
125 µm	400 W	300 W	800 W	600 W
250 µm	1000 W	700 W	2000 W	1400 W
400 µm	1500 W	1100 W	3000 W	2100 W
500 µm	2500 W	1800 W	3000 W	2100 W

(3) Other fiber types available upon request. Contact TeraXion for more details.
(4) Power handling specifications are met when the operating temperature is maintained between 15℃ and 40 ℃

技術資料

データシート

高出力ダブルクラッドファイバーレーザー用 FBG 反射鏡
