420nm～480nm オプティクス
銅をはじめとする非鉄金属加工に向いた 400nm 帯高出力レーザ加工用の
非球面レンズとｆシータ（fθ）レンズが発売となりました。
ｆシータ (fθ) レンズ
| 型番 | focal length [mm] |
wavelengt range[nm] |
scan area [mm x mm] |
max. beam-⌀ [mm] |
aperture stop [mm] |
working distance [mm] |
max. outside-⌀ [mm] |
length [mm] |
mounting thread |
|---|---|---|---|---|---|---|---|---|---|
| S4LFT4125/373 | 128.9 | 420 - 480 | 40 x 40 20 x 20 |
20.0 30.0 |
40.5 46.0 |
162.0 | 106.0 | 106.3 | M85x1 |
| S4LFT3170/373 | 168 | 420 - 480 | 75 x 75 45 x 45 |
20.0 30.0 |
40.5 46.0 |
228.3 | 127.0 | 103.7 | M85x1 |
| S4LFT3250/373 | 240.9 | 420 - 480 | 115 x 115 80 x 80 |
20.0 30.0 |
40.5 46.0 |
304.7 | 159.0 | 91.3 | M85x1 |
| S4LFT1330/373 | 338.9 | 420 - 480 | 180 x 180 115 x 115 |
20.0 30.0 |
37.5 46.0 |
268.2 | 106.0 | 174.6 | M85x1 |

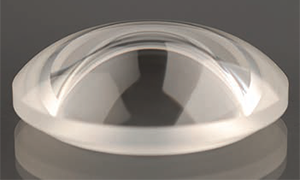

非球面レンズ
2022年7月より特注対応のみとなります。
| 型番 | focal length [mm] |
lens-⌀ [mm] |
center thickness [mm] |
working distance [mm] |
|---|---|---|---|---|
| S1ADX4350/373 | 50.0 | 38.1 | 14 | 41.9 |
| S1ADX4360/373 | 60.0 | 38.1 | 12 | 53.1 |
| S1ADX4370/373 | 70.0 | 38.1 | 11 | 63.7 |
| S1ADX4380/373 | 80.0 | 38.1 | 10 | 74.3 |
-
※製品詳細はお問合せください。
