RTP 結晶
Rubidium Titanyl Phosphate
RTP は KTP 結晶と同じ結晶構造です。
顕著なRTPの電気光学的性質は高いダメージ閾値と相まって広い領域（医学、産業、防衛など）でのハイパワーなレーザー応用製品への利用を可能にしています。
電気光学の応用製品として500nm～3000nm のスペクトルレンジで最良の材料
1999 年以来 RAICOL CRYSTALS は RTP 結晶をベースとした電気光学素子を開発・販売しています。
RTP の顕著な性質は EO 素子を軍事、医療、産業応用などのさまざまなレーザシステムで信頼できるデバイスとしています。
RAICOL CRYSTALS は RTP EO 結晶と素子をOEM量産しています。

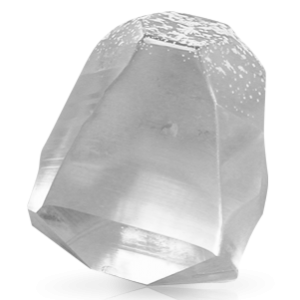

RTP (Rubidium Titanyl Phosphate)
RTP EO Devices
RTP for Electro-Optics (EO)
特長
RTP 材料は以下の特長が広く認められています。
- 信頼できる均質性
- 高いレーザーダメージ閾値
- 潮解性なし
- 低い吸収損失
- 共鳴リンギングなし
- 広い温度範囲での安定性（-50℃～+70℃）
仕様
| Aperture | up to 60 x 60 mm2 |
|---|---|
| Length | up to 70 mm along X ax |
| Flatness | up to L/10 @1064 nm |
| Roughness | <3A RMS |
| Parallelism | Up to 5 arc sec. |
| Perpendicularity | up to 5 arc min. |
|---|---|
| Scratch/dig | 2/1 up to 0/0 per custom demand |
| AR coatings | dual band R < 0.1 % |
| Absorption coefficient |
Bulk (1064nm) =2-4 ppm/cm Surface (1064nm) = 1-2 ppm Bulk (532nm) = 8ppm/cm Surface (532nm) = 1-2 pp |
| Guaranteed Damage threshold |
2500 MW/cm2 at 1064 nm 1000 MW/cm2 at 532 nm 500 MW/cm2 at 355 nm For 10 ns pulses |
EO用RTP
RTP EO結晶とデバイス
RTP (Rubidium Titanyl Phosphate) は強固な結晶材料であり、電気光学の広範囲な応用製品に適しています。

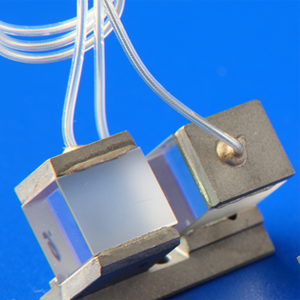

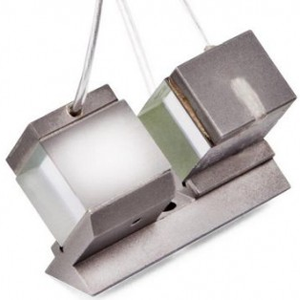

電気光学素子（ポッケルスセル）は温度補正設計のため２個の RTP エレメントをベースにしています。
それによって、-60℃から +70℃までの広い温度範囲でデバイスを利用可能にしています。
RTP EO素子応用製品
- Qスイッチ
- 位相変調器
- 振幅変調器
- パルスピッカー
- キャビティダンパ
- シャッター
- アッテネータ
- 偏向器
EO結晶 比較表
| 性質 | LiNbO3 | RTP X-cut |
RTP Y-cut |
KRTP | KD*P | BBO |
|---|---|---|---|---|---|---|
| 半波長電圧@1064 nm for L=d(kV) | 9 | 8 | 6.5 | 7 | 9 | 48 |
| Dielectric constant Ɛ | 27.9 | 11 | 11 | 11 | 48 | 8 |
| Average power density(W/cm2) | 150 | 300 | 200 | 800 | 250 | 1,000 < |
| Damage threshold(MW/cm2) | 280 | 600 | 600 | 600 | 500 | 1,000 < |
| Available Aperture(mm) | > 8x8 | 2x2 to 16x16 | 2x2 to 6x6 | 2x2 to 6x6 | 5x5 to 20x20 | 1x1 to 12x12 |
| Extinction ratio(dB) | < 23 | 23-35 | 23-30 | 23-30 | 23-30 | 30 < |
| 温度安定性焦電効果 | Not stable at T<-20℃ | -50℃ to 70℃ | -50℃ to 70℃ | -50℃ to 70℃ | Not stable | Good |
| Acoustic Ringing | 10kHz | > 1 MHz | > 1 MHz | > 1 MHz | 10kHz | 25kHz |
| Hygroscopic | No | No | No | No | Yes | Yes |
| Mechanically stable | Medium | Good | Good | Good | NG | Good |
RTP vs 他の結晶
- 低い半波長電圧によりコンパクト設計可能
- 高いダメージ閾値（600MW/cm2以上、典型的には 1GW/cm2）
- 30 dB までの高い消光比
- 1MHz 以下で acoutic ringing（共鳴リンギング）がないことにより、3～5MHz の使用に適している
- 広い適用温度範囲（-50℃から70℃）より、軍事や宇宙空間への応用にも適している
- 非常に良好な温度係数
- 潮解性なしの材料 – 密閉されたハウジングのクリーニング不要で、素子のウィンドウを通過可能
- お客様ごとに御希望のサイズで使用可能
- 低い伝導性
- 非常に速い応答：立ち上がり時間 > 1ns
